Standaard instellingen

Onderlegger

Algemeen

Voor het tekenen van wanden kunnen een aantal instellingen worden opgegeven.

• Algemeen:
  • Vanaf welke wanddikte ramen en deuren dubbelwandig getekend worden;
    Bij deuren/ramen in dunne wanden kunnen bij 1:100 de vele lijnen een lelijke tekening geven. Met deze instelling worden minder lijnen van deur en raam getekend.
  • Of wanden t.p.v. alle te plaatsen deuren moeten worden onderbroken
    Bij deuren in de gevel worden de spouw- en wandlijnen altijd onderbroken (en vervangen door hulplijnen op een aparte laag.
    Deze optie kan ook voor de binnenwanden worden gebruikt. Bij het wijzigen van deuren in deze wanden zal dan echter ook de wandopening moetyen worden bijgewerkt. De 'mooiere' tekening kost dus wat meer tijd bij het wijzigen van de tekening.
• t.b.v. wandaansluitingen en automatisch plaatsen hulplijnen voor ruimtedefinities:
  • zoekbereik (in mm) voor bepalen bijbehorende wandlijnen
  • zoekbereik (in mm) voor bepalen bijbehorende wandlijnen van gevels

Wandinstellingen aanpassen

1. Klik (Defaults...)  in:
   • panel 'Onderlegger' op Ribbontab 'Onderlegger/Basis'
     of
   • menu 'Applicatie'
2. Selecteer aan te passen instelling in venster
   • Dubbellijnige deuren/ramen vanaf wanddikte:
   • Boxgrootte voor wandselectie:
     Zoekbereik in mm voor maken T-aansluitingen.
     Als wandlijnen buiten dit zoekbereik vallen moeten bijbehorende wandlijnen handmatig worden geselecteerd.
   • Boxgrootte voor gevelselectie:
     Zoekbereik in mm voor maken T-aansluitingen.
     Als wandlijnen buiten dit zoekbereik vallen moeten bijbehorende wandlijnen handmatig worden geselecteerd.
   • Openbreken alle wanden bij plaatsen deur?
     Gevels worden altijd onderbroken t.p.v. ramen en deuren.

Terug naar Inhoudsopgave

3D-Presentatie

Algemeen

In Onderlegger wordt 2-D getekend. Het is mogelijk de wandlijnen een 'hoogte' mee te geven, zodat een 3D-presentatie mogelijk is.

• Voor wanden en deuren kan een afwijkende hoogte worden opgegeven;
• Voor ramen kunnen borstweringhoogte en raamhoogte worden opgegeven.

Deze gegevens kunnen ook weer uit de tekening worden verwijderd.

Instellen Verdieping-, deur- en borstweringhoogte

1. Klik (2D naar 3D) in:
   • panel 'Weergave' op Ribbontab 'Onderlegger - Bewerk'
     of
   • menu 'Bewerk' en submenu '3D'

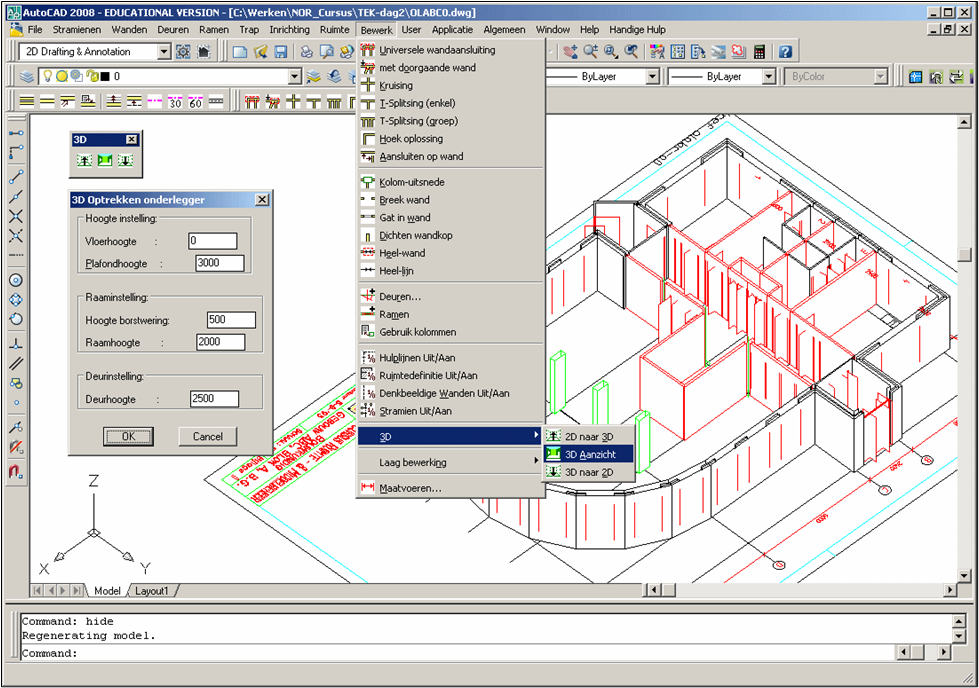

2. Geef waarden op in venster '3D Optrekken onderlegger'
3. Klik [ OK ]


3D zichtbaar maken

1. Klik (3D aanzicht) in:
   • panel 'Weergave' op Ribbontab 'Onderlegger - Bewerk'
     of
   • menu 'Bewerk' en het submenu '3D'

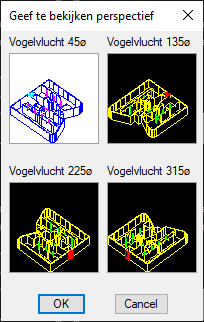

2. Selecteer in venster 'Geef te bekijken perspectief' het gewenste aanzicht:
   • Vogelvlucht 45: vanaf 45° richting oorsprong (0,0)
     Kijken naar 'zuidwest'
   • Vogelvlucht 135: vanaf 135° richting oorsprong (0,0)
     Kijken naar 'zuidoost'
   • Vogelvlucht 225: vanaf 225° richting oorsprong (0,0)
     Kijken naar 'noordoost'
   • Vogelvlucht 315: vanaf 315° richting oorsprong (0,0)
     Kijken naar 'noordwest'
3. Klik [ OK ]
4. Type <HIDE>
   Opmerking: Selecteer bij het plotten van de 3D-presentatie de optie 'Hidden'.

Verwijderen 3D-presentatie

1. Klik (3D naar 2D) in:
2. panel 'Weergave' op Ribbontab 'Onderlegger - Bewerk'
   of
3. menu 'Bewerk' en het submenu '3D'
   De opgetrokken wanden en kolommen verdwijnen.
   De plattegrond wordt 'recht' gezet.
