Lucht-installatie, kanaalontwerp


Kanaalontwerp, enkellijnig


Algemeen

Nadat roosters geplaatst zijn en voorzien zijn van debietgegevens kan een enkellijnig kanaalontwerp gemaakt worden en vervolgens een kanaalberekening uitgevoerd worden. Voorafgaand aan de berekening kunnen voor kanaaldelen begrenzingen worden opgesteld t.a.v. vorm, afmeting en luchtsnelheid.

Na afloop van de berekening worden de verschillende kanaaldiameters in verschillende kleuren getoond: de rechthoekige kanalen met een dikke kleurmarkering, de ronde kanalen met een dunnere kleurmarkering.

De kanaaldiameters/afmetingen worden bij de kanalen geplaatst.

Roosters en kanalen kunnen op Z=0 of op peil geplaatst/getekend worden. De aftakkanalen naar de roosters kunnen op 4 manieren gegenereerd worden.

De kanalen kunnen enkellijnig in 3D worden opgezet en getoond.

De kanalen kunnen als model in 3D-view worden gegenereerd.

Het is beperkt mogelijk een 2D dubbellijnige tekening te genereren vanuit het kanaalontwerp.

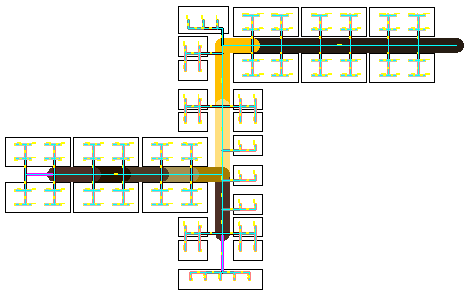

  • Enkellijnig met kleurmarkering na berekening:

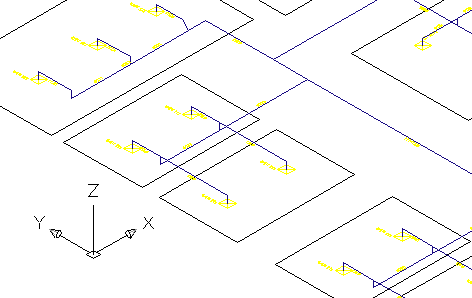

  • 3D-zicht enkellijnig kanaaltracé:

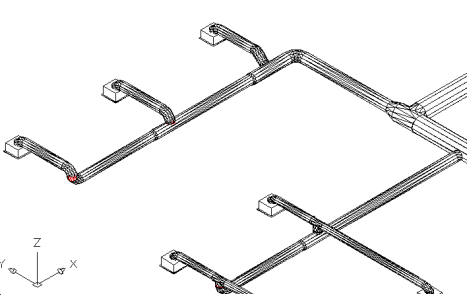

  • 3D-view gegenereerd met ronde kanalen (ook rechthoekige kanalen worden als ronde kanalen getoond):


Terug naar Inhoudsopgave


Kanaal opzet


Algemeen

De hoofd- en de verdeelkanalen kunnen enkellijnig worden getekend; de aftakkingen naar roosters kunnen worden gegenereerd.


Hoofd- en verdeelkanalen enkellijnig opzetten

  • Roosters zijn reeds geplaatst en voorzien van debietgegevens.

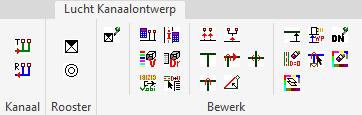

  1. Klik op knop:
    • (Kanaal opzetten Aanvoer)
      of
      selecteer 'Kanaal opzetten Aanvoer' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
    • (Kanaal opzetten Retour)
      of
      selecteer 'Kanaal opzetten Retour' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  2. Teken het kanaal tracé: de hoofd en verdeelkanalen
  3. Geef eventueel de juiste peilmaat op voor de verschillende kanalen:
    1. Klik op knop (Wijzig Peilmaat WP)
      of
      selecteer 'Wijzig peilmaat WP' in menu 'Kanaal ()' en het vervolgmenu 'Kanaal ontwerp'
      of
      toets WP
    2. Selecteer de kanalen
    3. Geef de peilmaat op
  4. Klik op knop (Genereer T-stukken en Valleid.)
    of
    selecteer 'Gener. T-stukken en Valleid.' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  5. Selecteer de leidingen met de <crossing>-optie
    Alleen waar een lijnstuk eindigt op een doorgaande lijn (z-waarde mag verschillend zijn) wordt de doorgaande lijn opgeknipt. Indien er verschil in z=waarde is wordt tevens een verticale lijn geplaatst.
  6. Klik op knop (Kruissingen)
    of
    selecteer 'Gener. kruissingen' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  7. Selecteer twee kruisende leidingen
    Ter plaatse van de kruising worden de kruisende lijnen (z-waarde mag verschillend zijn) opgeknipt. Indien er verschil in z=waarde is wordt tevens een verticale lijn geplaatst.
  8. Herhaal dit voor alle kruisingen


Aftakkingen naar de roosters genereren (kam)

  • Roosters zijn reeds geplaatst en de (verdeel- en hoofd)kanalen zijn enkellijnig getekend.
  1. Klik op knop (Genereer aftakkingen naar roosters )
    of
    selecteer 'Genereer aftakkingen naar roosters' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'

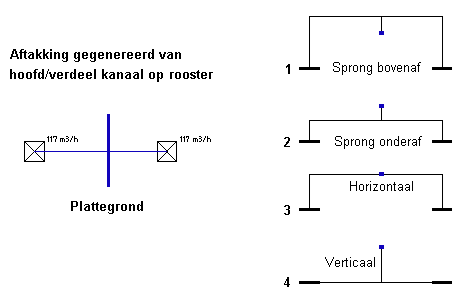

  2. Geef de wijze van aftakken op:
    • 1 Sprong Bovenaf
    • 2 Sprong Onderaf
    • 3 Horiz. naar aansl.
    • 4 Vert. naar aansl.
  3. Bij keuze voor '1 Sprong Bovenaf' of '2 Sprong Onderaf':
    • Geef de spronghoogte op
  4. Selecteer de roosters en kanalen
    De aftakkingen worden gegenereerd op het dichtstbijzijnde (geselecteerde) kanaal.


Aftakkingen naar de roosters genereren (vork)

  • Roosters zijn reeds geplaatst en de (verdeel- en hoofd)kanalen zijn enkellijnig getekend.
  1. Klik op knop (Genereer Vork patroon naar roosters)
    of
    selecteer 'Genereer Vork patroon naar roosters GKP'  in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
    of
    typ GKP
  2. Selecteer het enkellijnig kanaal
  3. Selecteer de roosters
    De aftakkingen worden gegenereerd op het dichtstbijzijnde (geselecteerde) kanaal.


Terug naar Inhoudsopgave


Kanaalbegrenzingen vastleggen


Algemeen

Voor de berekening van de kanaalafmetingen kunnen per kanaaldeel begrenzingen worden vastgesteld

De begrenzingen betreffen

  • Afdwingen van rond of rechthoekig kanaal
  • Vaste of minimum/maximum afmetingen
  • Maximum luchtsnelheid

Gecontroleerd kan worden welke kanalen begrensd zijn.

Begrenzingen kunnen worden opgeheven.

Deze functie kan ook vanuit de functie Kanaalberekening worden aangeroepen.



Begrenzen kanaalafmetingen

  1. Klik op knop (Begrens kanaalafmetingen)
    of
    selecteer 'Begrens kanaalafmetingen' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'

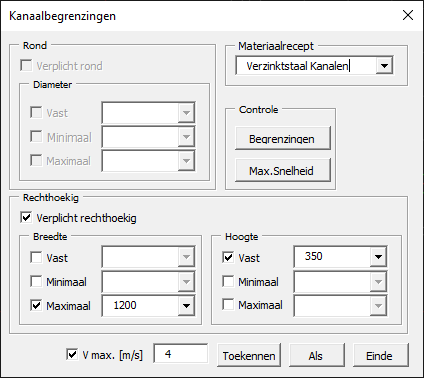

    Venster 'Kanaalbegrenzingen' verschijnt
  2. Geef de begrenzingen op:
    • Verplicht rond, al dan niet met vaste afmetingen, minimum of maximum afmetingen en al dan niet met een maximum snelheid
    • Verplicht rechthoekig, al dan niet met vaste afmetingen, minimum of maximum afmetingen en al dan niet met een maximum snelheid
    • Maximum snelheid
    • Voor overnemen begrenzing uit de tekening:
      1. Klik op knop [ Als ]
      2. Selecteer de leiding waarvan de begrenzingen moeten worden overgenomen
        De gegevens worden in het venster geplaatst.
  3. Klik op knop [ Toekennen ]
  4. Selecteer de kanalen waarop de begrenzing van toepassing moet worden
    Venster 'Kanaalbegrenzingen' verschijnt
  5. Klik op knop [ Einde ] om het venster te verlaten


Controle welke kanalen begrensd zijn

  1. Klik op knop (Begrens kanaalafmetingen)
    of
    selecteer 'Begrens kanaalafmetingen' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
    Venster 'Kanaalbegrenzingen' verschijnt.
  2. Klik op
    • Knop [ Begrenzingen ] voor controle op afmetingbegrenzing
    • Knop [ Max. snelheid ] voor controle op maximum luchtsnelheid
  3. Indien :
    • geen kanalen zijn begrensd blijft het venster actief
    • er kanalen zijn begrensd worden deze in kleur getoond
      Melding verschijnt: Controle weer verwijderen?
    • Klik op knop [ Ja ] om de kleur te verwijderen
    • Klik op knop [ Nee ] om de kleur te behouden
  4. Klik op knop [ Einde ] om het venster 'Kanaalbegrenzingen' te verlaten


Kanaalbegrenzing verwijderen

  1. Klik op knop (Begrens kanaalafmetingen)
    of
    selecteer 'Begrens kanaalafmetingen' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
    Venster 'Kanaalbegrenzingen' verschijnt.
  2. Maak alles blanco in het venster (vinkjes uitvinken)
  3. Klik op knop [ Toekennen ]
  4. Selecteer de kanalen waarvan de begrenzing moet worden verwijderd
  5. Klik op knop [ Einde ] om het venster 'Kanaalbegrenzingen' te verlaten


Terug naar Inhoudsopgave


T-stukken en kruisingen bewerken


Algemeen

Voor het berekenen van de kanalen moet een aaneensluitend lijnwerk bestaan.

Bij het tekenen in 2D (op Z=0) zullen T-aansluitingen eenvoudig zijn gemaakt (uiteinde lijn op doorgaande lijn.)

Indien de aansluitende en de doorgaande lijn verschillende peilmaten hebben zal een verticaal lijnstuk moeten worden gegenereerd.

Bij een kruising zullen de lijnen t.p.v. de kruising geknipt moeten worden. Indien de kruisende lijnen een verschillend peil hebben zal bovendien een verticaal lijnstuk moeten worden toegevoegd.

Toevoegen T-stukken en verticale lijnstukken

  • Hoofd- en verdeelkanalen zijn reeds getekend
  • Peilmaten zijn, indien van toepassing, aan kanalen toegekend.
  1. Klik op knop (Gener. T-stukken en Valleid.)
    of
    selecteer 'Gener. T-stukken en Valleid.' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  2. Selecteer de leidingen met de <crossing>-optie
    Alleen waar een lijnstuk eindigt op een doorgaande lijn (z-waarde mag verschillend zijn) wordt de doorgaande lijn opgeknipt. Indien er verschil in z=waarde is wordt tevens een verticale lijn geplaatst.
Opmerking:
Indien de kanalen nog niet berekend zijn kan het voorkomen, dat er verloopsymbolen worden geplaatst op plaatsen waar ze niet horen.
Na het berekenen en het opnieuw uitvoeren van de functie Val- Stijgsymbolen Valleid. worden de verlopen op de juiste positie geplaatst.


Kruising bewerken en verticale lijnstuk toevoegen

  • Hoofd- en verdeelkanalen zijn reeds getekend
  • Peilmaten zijn, indien van toepassing, aan kanalen toegekend.
  1. Klik op knop (Gener. Kruissingen)
    of
    selecteer 'Gener. Kruissingen' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  2. Selecteer twee kruisende leidingen
    Ter plaatse van de kruising worden de kruisende lijnen (z-waarde mag verschillend zijn) opgeknipt. Indien er verschil in z=waarde is wordt tevens een verticale lijn geplaatst.
  3. Herhaal dit voor alle kruisingen


Terug naar Inhoudsopgave


Kanalen berekenen


Algemeen

Als het enkellijnig getekende kanaaltracé is bewerkt voor de T-aansluitingen, kruisingen en aftakkingen op de roosters, en bij de roosters het debiet is opgegeven kan het aaneengesloten kanaalsysteem worden berekend. Met de functie Kanaalbegrenzingen kunnen extra randvoorwaarden aan vorm, afmeting en luchtsnelheid voor bepaalde kanaaldelen worden opgegeven.

Bij de berekening kunnen twee methodieken, eventueel gecombineerd, gebruikt worden:

    Berekening op maximaal drukverlies

    Berekening op constante snelheid

    Combinatie

Een startpunt moet op een begin-kanaal worden aangegeven; het daarop aansluitende kanaaltracé wordt dan berekend. Het is mogelijk meerdere kanaaltracé’s voor de berekening op te geven.

Verschillende controlemogelijkheden op het aaneensluiten van de vervolgkanalen zijn mogelijk via

Na afloop van de berekening worden de berekende kanalen in verschillende dikten en in alternatieve kleuren getoond:

    Ronde kanalen met een verdikte lijn

    Rechthoekige kanalen met een zeer dikke lijn

    Elke afmeting in een afwijkende kleur

De kleurmarkering is te verwijderen.



Bereken kanalen

  1. Klik op knop (Berekenen kanaalafmetingen)
    of
    selecteer 'Bereken kanaalafmetingen' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  2. Geef het beginpunt van het te berekenen tracé aan op het hoofdkanaal
    Meerdere tracé’s kunnen worden aangewezen.

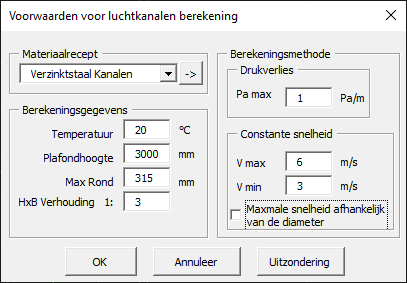

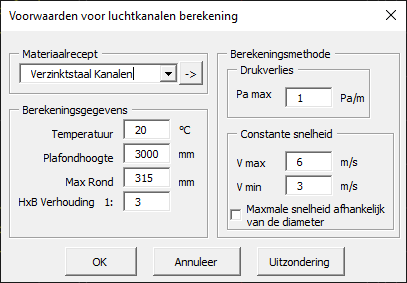

  3. Selecteer in venster 'Voorwaarden voor luchtkanalen berekening' het leidingsysteem
  4. Vul de gegevens in:
    • Voor de berekeningsgegevens
    • Voor de berekeningsmethode
  5. Geef eventueel uitzonderingen voor kanaaldelen op via knop [ Uitzondering ]
    Venster 'Kanaalbegrenzingen' wordt dan geopend. Zie 'Kanaalbegrenzingen vastleggen'.
  6. Klik op knop [ OK ]
    Het kanaaltracé wordt doorgerekend. Na afloop van de berekening worden de kanalen in kleur gezet, de ronde kanalen met een verdikte lijn en de rechthoekige kanalen met een zeer dikke lijn.


Tooltip voor Diameter en luchtsnelheid activeren

  1. Klik op knop (Tooltip Diam en Snelheid )
    of
    selecteer 'Tooltip Diam en Snelheid' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  2. Wijs, zonder te klikken, een lijn van het kanaaltracé aan
    In de tooltip wordt de berekende diameter en luchtsnelheid getoond.
  3. Toets <Esc> om de functie uit te schakelen


Verwijderen kanalen met diameter/afmetingen = 0

  1. Klik op knop (Verwijder kanaal met D=0)
    of
    selecteer 'Verwijder kanaal met D=0' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
  2. Venster met vraag: Weet u het zeker?
  3. 2.    Klik op knop [Ja]
  4. Alle kanalen op de tekening met diameter = 0 worden verwijderd.


Verwijderen kleurmarkering

  1. Klik op knop (Verwijder Kleurmarkering VKM)
    of
    selecteer 'Verwijder kleurmarkering VKM' in menu 'Kanaal ()' en het vervolgmenu 'Kanaalontwerp'
    of
    selecteer 'Verwijder kleurmarkering VKM' in menu 'Prefab'
    of
    type VKM
