INHOUDSOPGAVE

• 1. Algemeen
  • 1.1 Inloggen
• 2. Layout
  • 2.1 Taakbalk
    • 2.1.1 Menu
    • 2.1.2 Kaartlagen
    • 2.1.3 Zoekbalk
    • 2.1.4 Filteren
    • 2.1.5 Selectie-menu
    • 2.1.6 Bewonersinformatie
    • 2.1.7 Terugmeldingen en Metingen
  • 2.2 Viewvenster
  • 2.3 Tabelweergave
    • 2.3.1 Eén vensterweergave
    • 2.3.2 Bufferselectie
    • 2.3.3 Exporteren
  • 3. Informatie van een locatie bevragen
  • 4. Afdrukken
  • 5. Importeren
  • 6. Eigen kaarten
  • 7. Browser afhankelijkheden

1. Algemeen

NedGlobe is een door Cadac ontwikkelde applicatie die kaartmateriaal bruikbaar maakt voor de desktop, tablet en touch-table, op basis van OGC services.

Meldingen uit het veld
NedGlobe Mobile maakt het mogelijk om waar dan ook kaartmateriaal in te zien en erop terug te melden of metingen te maken. Zo kan er live gecommuniceerd worden tussen gebruikers in het veld en de medewerkers achter het bureau via teksten of foto’s van de daadwerkelijke situatie.

In ontwikkeling
De NedGlobe applicatie is nog in ontwikkeling. Diverse gebruikers reiken ons momenteel nuttige ideeën aan voor de verdere ontwikkeling ervan. Heeft u vragen en/of suggesties dan horen wij die graag.
 

1.1 Inloggen

Om NedGlobe Mobile te kunnen gebruiken moet de gebruiker inloggen met een account dat bekend is in het NedGlobe Dashboard. Welke achtergrondslagen, thema’s en opslaglagen (metingen en terugmeldingen) er beschikbaar zijn worden bepaald door het profiel waaronder de gebruiker valt. Het maakt daarbij niet uit of de gebruiker een beheerder van NedGlobe is. Inloggen gebeurt via de link: https://nedglobe.nedgraphicscs.nl/mobile

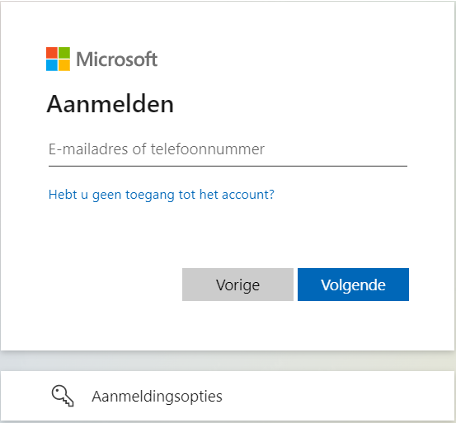

Inlogscherm na bij het benaderen van de URL

Is de gebruiker al ingelogd met een account zonder toegang tot NedGlobe Mobile dan komt daarover een melding. Door uit te loggen of geschiedenis te wissen en met het juiste account in te loggen wordt de toegang wel verleend.

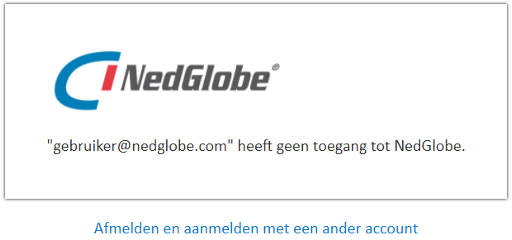

Melding bij het proberen in te loggen met een account zonder toegang tot NedGlobe Mobile

Terug naar Inhoudsopgave

2. Layout

NedGlobe Mobile is bij het opstarten onderverdeeld in een taakbalk, viewvenster, tabelweergave en een aantal losse knoppen zoals de zoomfuncties.

2.1 Taakbalk

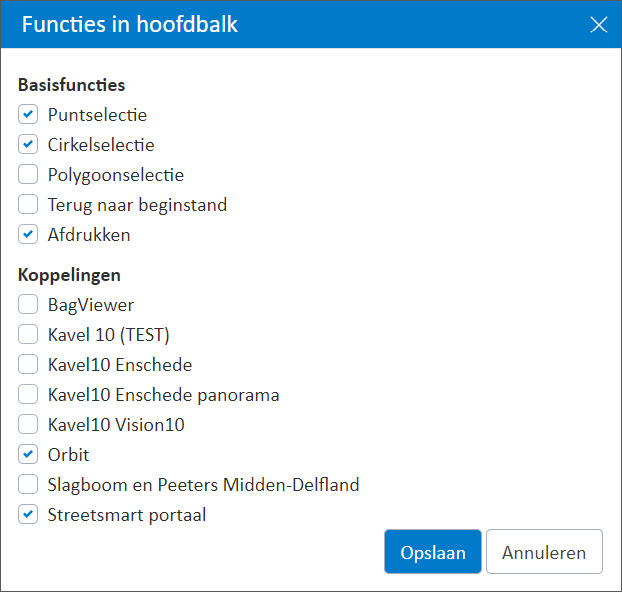

De taakbalk is weer onderverdeeld in verschillende knoppen. Sommige knoppen kunnen afwezig zijn, afhankelijk van rechten van de gebruiker.

Overzicht van de knoppen van de taakbalk

2.1.1 Menu

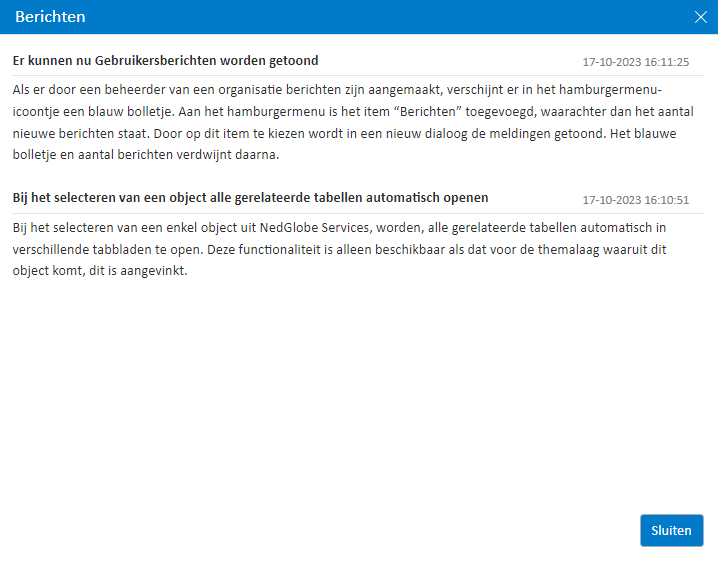

Via het menu kan er terug naar beginstand gegaan worden. Dat houdt in dat er volledig uitgezoomd wordt naar de organisatiepolygoon zoals ingesteld is in het NedGlobe Dashboard. De legenda kan worden geraadpleegd en bevat alleen de informatie van de themalagen en opslaglagen die actief staan. Het afdrukken wordt in hoofdstuk 3 nader uitgelegd. Verder kan er via het menu de gebruiker zich afmelden.

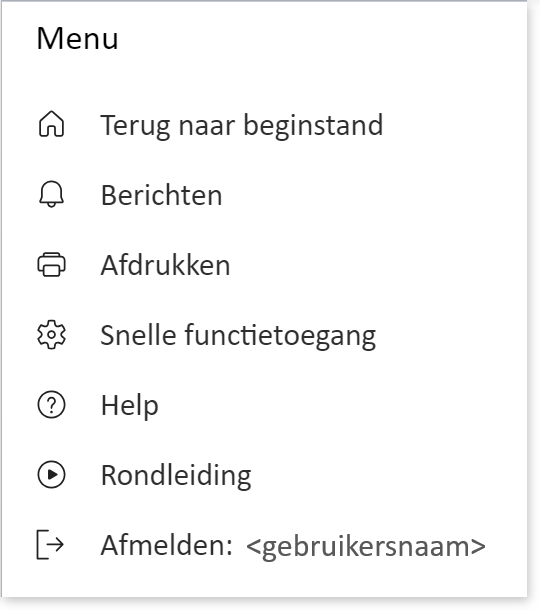

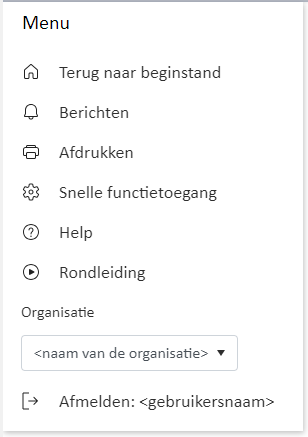

Overzicht van de knoppen van het menu

2.1.2 Kaartlagen

De zoekbalk maakt het mogelijk om te zoeken binnen alle kaartlagen op naam en in het NedGlobe Dashboard aangegeven trefwoorden te zoeken.

De kaartlagen zijn onderverdeeld in een aantal hoofdgroepen. De hoofdgroepen ‘Metingen’ en ‘Terugmeldingen’ zijn vaste hoofdgroepen. Daarnaast is iedere themagroep die in het Dashboard ingesteld is een hoofdgroep onder kaartlagen. Thema’s die niet aan een themagroep toegekend zijn worden automatisch in de hoofdgroep Overig geplaatst.

Onder metingen staan alle voor de gebruiker beschikbare metingslagen.

Onder terugmeldingen staan zowel Mobile- als Webterugmeldingen en zijn afhankelijk van de rechten aan te passen en te verwijderen.

Elk thema, zowel in een eigen themagroep, als onder de hoofdgroep Overig, bevat één of meerdere themalagen. Bevat een thema slechts één themalaag dan kan het thema niet worden uitgeklapt en fungeert de titel van het thema als themalaag.

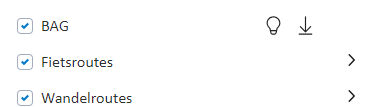

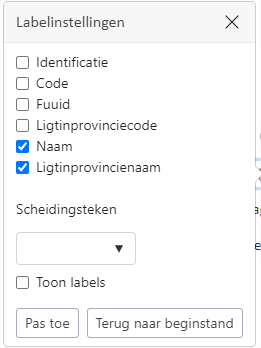

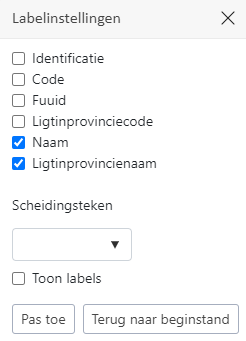

Bij elke kaartlaag kan, wanneer actief, de doorzichtigheid worden ingesteld doormiddel van het lampje.

Bij kaartlagen waarvoor dat in NedGlobe dashboard ingesteld is kan de metadata opgevraagd worden door op het informatie icoon te klikken.

Ook data importeren (hoofdstuk 5) en het toevoegen, wisselen en aanpassen van eigen kaartlagen (hoofdstuk 6) is hieronder te vinden.

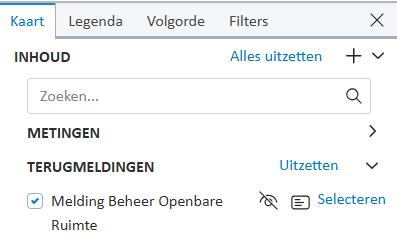

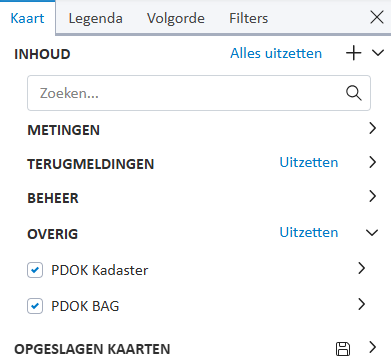

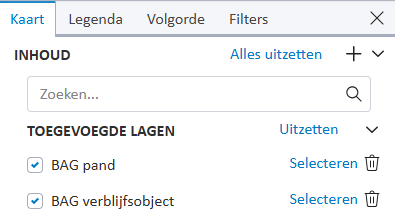

Voorbeeld van het kaartlagenmenu (afgeknipt)

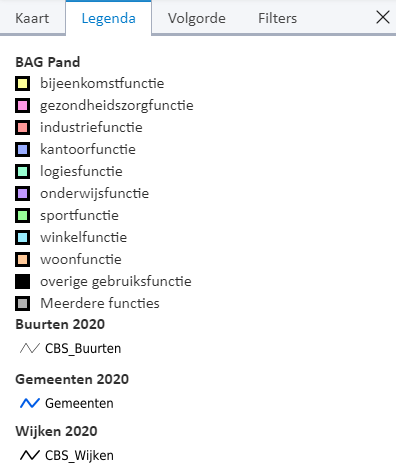

Wanneer ten minste twee kaartlagen, dit zijn metingen, terugmeldingen en/of thema’s, actief gezet worden is het mogelijk om het schuifje voor laagvolgorde wijzigen aan te zetten. De niet actieve lagen worden weg gefilterd waardoor direct zichtbaar is in welke volgorde de kaartlagen afgebeeld worden. Namen van de actieve themalagen worden vervangen door de naam van het thema waaronder de themalagen vallen. De bovenste kaartlaag in het rijtje is ook de bovenste laag in het viewvenster. Door een kaartlaag van positie te verschuiven wordt deze, afhankelijk van de actie, meer naar boven of onderen getoond.

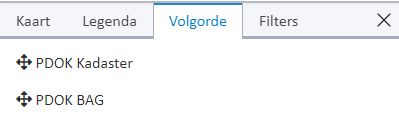

Voorbeeld van een lijst met actieve kaartlagen wanneer laagvolgorde wijzigen aan staat

LET OP! De volgorde van de themalagen binnen een thema kunnen niet gewijzigd worden in NedGlobe Mobile. Neem contact op met de applicatiebeheerder wanneer de volgorde aangepast moet worden.

Met een klik op de knop wordt het venster geopend om een bestand als kaartlaag te importeren. Zie daarvoor verder hoofdstuk 5.

Met een klik op de knop wordt het venster geopend om de kaart te bewerken. Daarmee kan het huidig weergegeven kaartbeeld als standaard ingesteld worden. Zie daarvoor hoofdstuk 6.

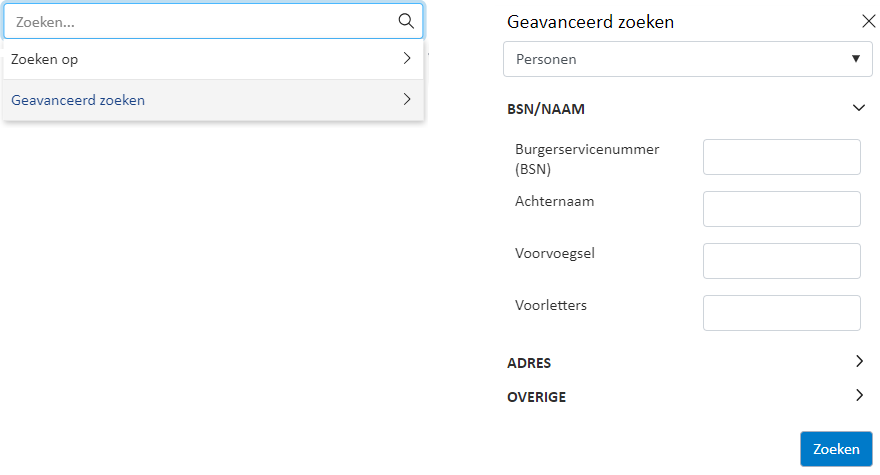

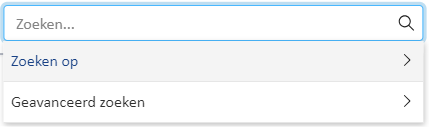

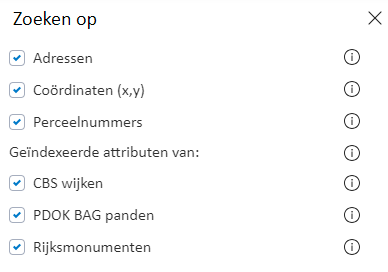

2.1.3 Zoekbalk

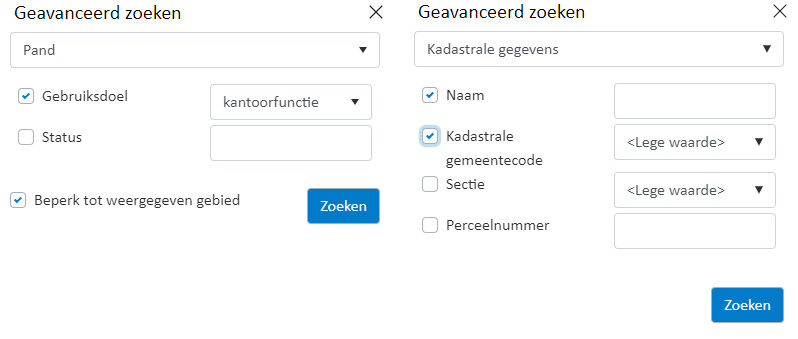

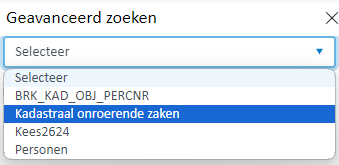

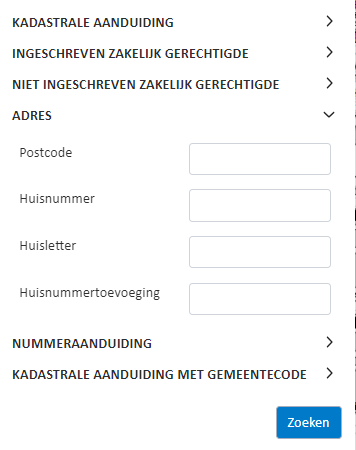

In de zoekbalk kunnen zoekopdrachten gegeven worden op basis van:

• RD-coördinaten
• Adressen
• Invoervelden van opslaglagen
• Eigenschappen van themalagen

LET OP! Het zoeken op RD-coördinaten kan op twee manieren; bijvoorbeeld "200000,400000" of "200000 400000" zonder de aanhalingstekens. Daarnaast worden alle zoekopdrachten alleen binnen het organisatie polygoon wanneer deze buiten het kaartbeeld vallen.

2.1.4 Filteren

Wanneer er filters zijn ingericht voor de actieve themalagen, terugmeldlagen en metingen dan worden de opties onder het filtermenu getoond. Het is daarbij mogelijk om onder één laag meerdere filters toe te passen. Daarbij filtert het de resultaten op basis van beide waarden. Zijn er geen filters beschikbaar dan wordt daar een melding voor gegeven.
Selecteer zichtbare items selecteert alle objecten die binnen het huidige kaartbeeld vallen. Wordt het kaartbeeld verschoven dan zal er opnieuw op toepassen geklikt moeten worden om een nieuwe selectie te maken waarbij de oude selectie verdwijnt.

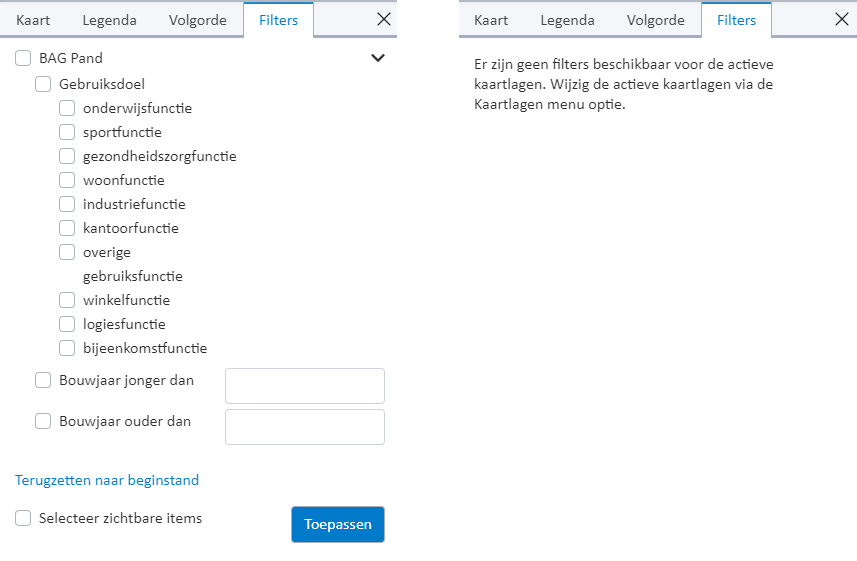

Voorbeeld van toe te passen filters en een filtermenu waarbij er geen filters aanwezig zijn

2.1.5 Selectie-menu

Standaard staat bij het gebruik van NedGlobe Mobile puntselectie aan. Onder het Selectie-menu is het mogelijk om te kiezen voor een straalselectie en polygoonselectie. Tevens kan een selectie ongedaan gemaakt worden door de selectie te wissen. Na het afronden van een straalselectie of polygoonselectie wordt automatisch teruggegaan naar puntselectie.

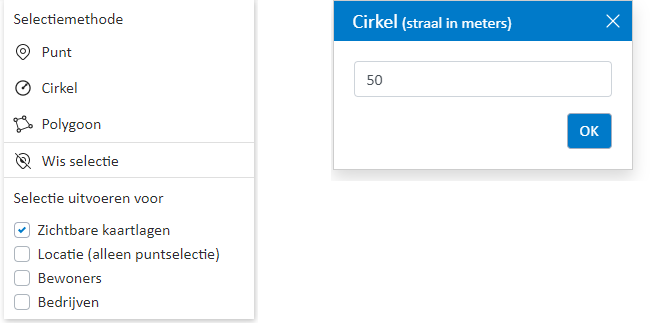

Het selectie-menu uitgeklapt                                                            Het venster waarin de straal wordt opgegeven

Bij het kiezen van een straalselectie wordt er voor het plaatsen van het punt gevraagd wat de straal moet worden. Het is ook mogelijk om een bufferselectie uit te voeren. De uitleg hierover is terug te vinden in hoofdstuk 2.3.1.

2.1.6 Bewonersinformatie

Met de functies onder Bewoners in gebied is het mogelijk om een lijst met personen op te vragen die binnen een opgegeven gebied wonen. Daarbij wordt gebruik gemaakt van de StUF-BG API van de VNG.

LET OP! Voor het opvragen van bewonersinformatie is een aparte licentie vereist.

LET OP! Er is een maximumaantal adressen ingesteld dat opgevraagd mag worden. Een NedGlobe consultant kan dat aantal aanpassen.

Als aan alle voorwaarden voldaan is, dan zijn die functies beschikbaar onder in het selectiemenu.

De bewoners kunnen opgevraagd worden met een straal-, of een polygoonselectie.

2.1.7 Terugmeldingen en Metingen

Voor zowel terugmeldingen als metingen is een aparte knop naast het selectiemenu aanwezig, mits er tenminste één laag beschikbaar is. Onder deze twee knoppen is het mogelijk om terugmeldingen en metingen aan te maken en bij voldoende rechten ook terugmeldingen te wijzigen/verwijderen. Metingen kunnen altijd gewijzigd/verwijderd worden en zijn, afhankelijk van de inrichting, persoonlijk of openbaar. Het is niet mogelijk om terugmeldingen voor Web aan te maken.

Na het kiezen van een terugmeldings- of metinglaag kan er begonnen worden met tekenen van de gewenste geometrie; punten, (poly)lijnen en vlakken. Niet toegestane geometrietypes worden uit gegrijsd.

Wanneer er tenminste één WFS thema-, terugmeldings- of metinglaag actief staat kan doormiddel van snappen op bestaande geometrie aangesloten worden. Daarnaast is er op basis van huidige locatie mogelijk geometrie getekend worden. De zoekbalk wordt vervangen met informatie over de geometrie.

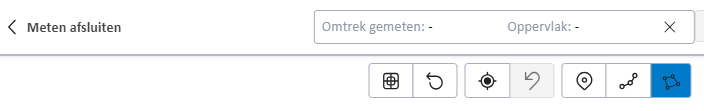

Links de terugmelding- en metingknoppen, rechts de functiebalk met snappen en (poly)lijnen actief

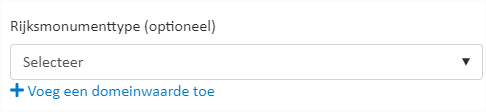

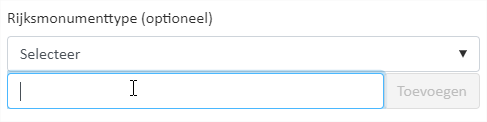

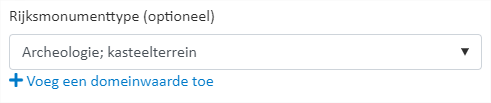

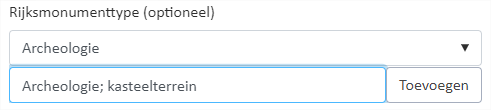

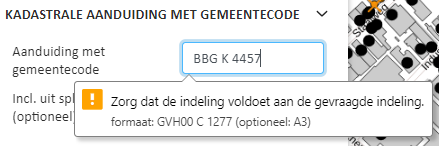

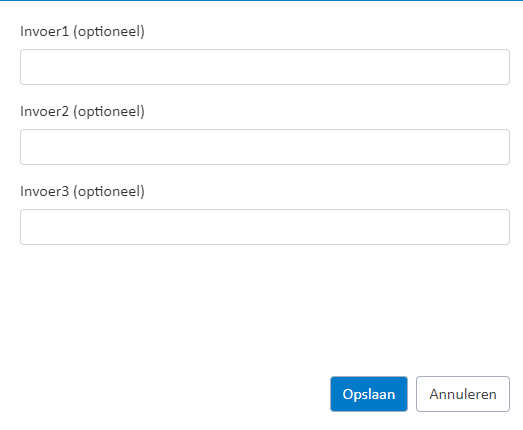

Na het afronden van de geometrie wordt er, mits ingericht, een formulier zichtbaar. Het aantal en type velden in het formulier kan verschillen per laag. Ditzelfde formulier wordt ook getoond wanneer een object gewijzigd wordt. Klik na het invullen van de velden op opslaan.

Als een object geselecteerd wordt, dan wordt de tabelweergave geopend (zie paragraaf 2.3). Als daarna doorgeklikt wordt op één record in de tabel, dan worden daarvan de details getoond (zie paragraaf 2.3.1). Als het object een terugmelding, of meting is, dan worden in de één-venster-weergave twee extra knoppen geplaatst.

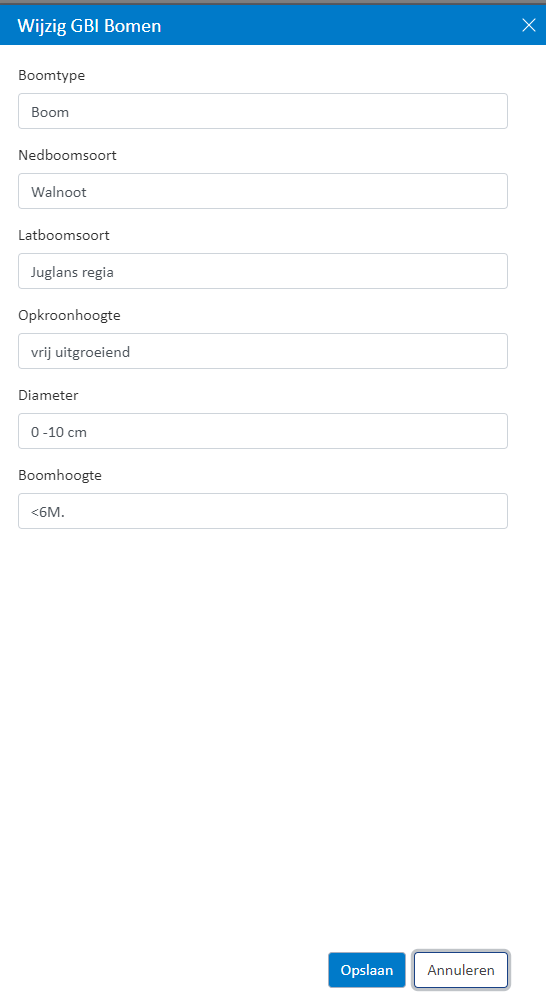

Met de knop Wijzigen kunnen de attribuutwaarden en de locatie van het object gewijzigd worden. Dat laatste door middel van slepen in de kaart.

Met de knop Verwijderen kan de terugmelding, of meting verwijderd worden.

2.2 Viewvenster

In het viewvenster zijn een aantal knoppen aanwezig die het beeld direct beïnvloeden. Linksboven is het mogelijk om in en uit te zoomen en kan de kaart meebewegen en zelfs roteren. Rechtsboven kan met de knop volledig scherm het viewvenster inclusief de taakbalk van NedGlobe het beeldscherm volledig vullen of wanneer dit is toegepast weer terugzetten naar de originele stand.

LET OP! Het meebewegen en roteren van het viewvenster is alleen mogelijk bij het gebruik van een tablet of mobiele telefoon dat beschikt over GPS en niet aangesloten is op een wifi-netwerk.

Niet alle besturingssystemen ondersteunen de functie volledig scherm.

Linksonder kan er tussen achtergronden geschakeld worden. De volgorde van de achtergronden wordt in het NedGlobe Dashboard bepaald. Bij afwezigheid van deze knop betekent dat er minder dan twee achtergronden voor de gebruiker aanwezig is.

Verder bevinden er de teksten voorwaarden en kaartgegevens. In de voorwaarden zijn de afhankelijkheden van NedGlobe opgenomen. Onder kaartgegevens zijn de gegevens per actieve laag te lezen die in het NedGlobe Dashboard zijn opgenomen. Ontbreken er kaartgegevens of is deze tekst afwezig dan is het verstandig de beheerder op de hoogte te brengen.

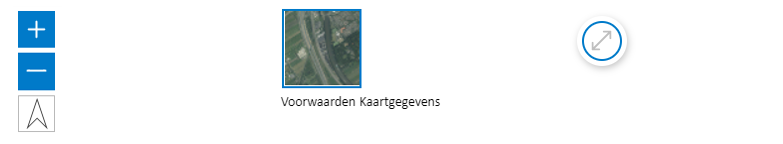

De knoppen in het viewvenster: Links zoomen en roteren, midden wisselen achtergrond, voorwaarden en kaartgegevens, rechts volledig scherm

2.3 Tabelweergave

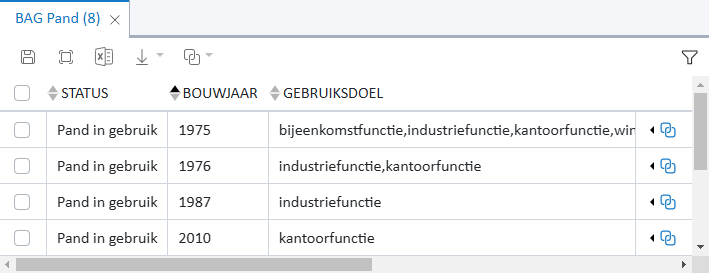

De tabelweergave staat standaard ingeklapt en klapt automatisch uit zodra er één of meerdere objecten geselecteerd zijn. Uitgeklapt worden de beschikbaar gestelde gegevens van de geselecteerde objecten getoond. Wanneer er geen objecten geselecteerd zijn klapt de tabelweergave automatisch in.

Bij het selecteren van objecten uit meerdere lagen worden er tabbladen naast elkaar geopend. De tabbladen hebben dezelfde naam als de laag waarin deze objecten zich bevinden.

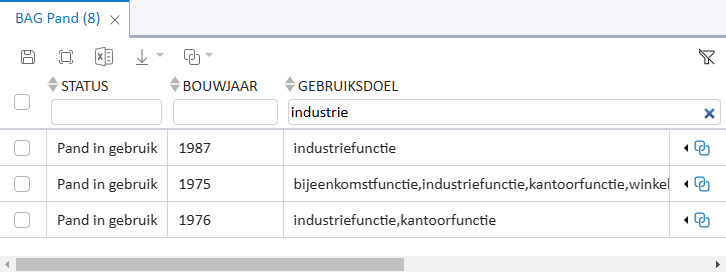

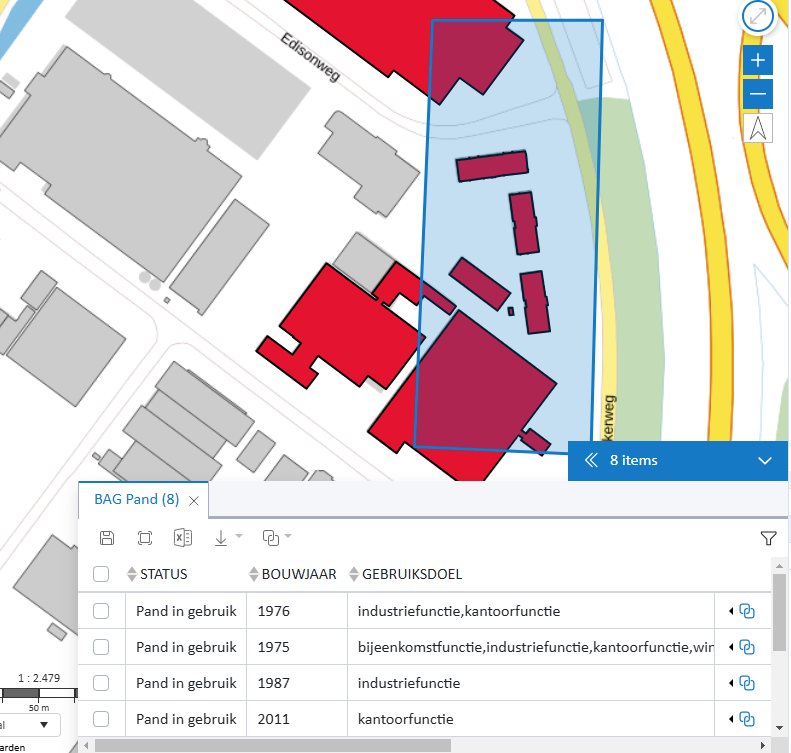

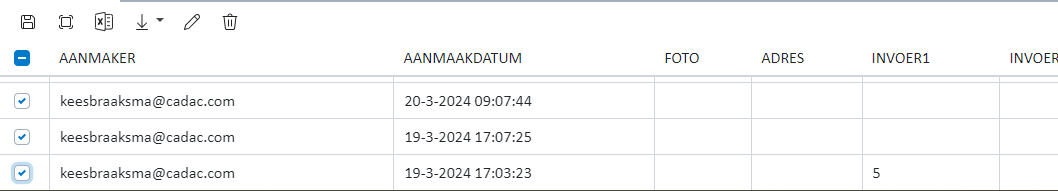

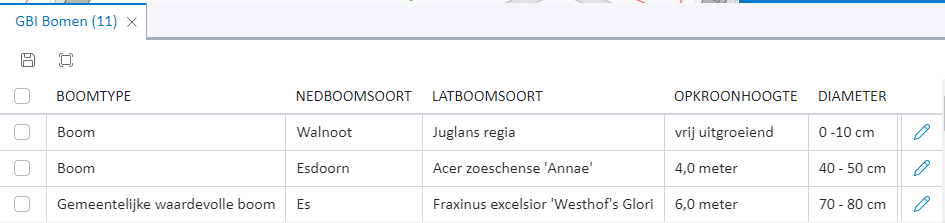

Voorbeeld van een selectie op één laag waarbij de tabelweergave getoond wordt

Afhankelijk van de instellingen van de laag is het mogelijk om de geselecteerde objecten voor het huidig kaartbeeld te kunnen opslaan, een bufferselectie te maken of te exporteren met de functies die onder de tabbladen staan.

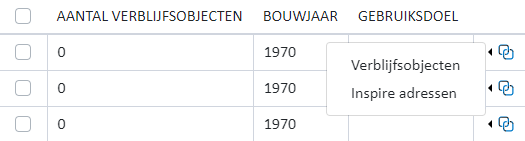

Wanneer er een koppeling tussen themalagen aanwezig is komt er een hyperlinktekst achter elke regel in de tabelweergave. Door erop te klikken worden de objecten uit de andere themalaag in een nieuwe selectie geselecteerd.

Met de pijltoets [<<] aan de linkerkant van het blokje dat het aantal objecten weergeeft kan de tabel over de gehele breedte van het venster weergegeven worden.

Met de pijltoets [v] aan de rechterkant van het blokje dat het aantal objecten weergeeft kan de tabel ingeklapt worden zonder dat de selectie verloren gaat.

De pijltoetsen aan weerszijde van het blokje dat het aantal objecten weergeeft

2.3.1 Eén vensterweergave

Door te klikken op een van de resultaten wordt de één vensterweergave getoond. Afhankelijk van de beschikbare gegevens worden de attributen onder elkaar per object getoond. Met de navigatieknoppen kan er door de andere geselecteerde objecten genavigeerd worden. Wanneer er objecten van verschillende lagen geselecteerd zijn, worden deze achter elkaar geplaatst. Tijdens het navigeren wordt er ook op het object ingezoomd.

2.3.2 Bufferselectie

Worden een of meer regels aangevinkt in de tabelweergave dan komt de bufferselectie beschikbaar. In het venster dat getoond wordt kunnen een of meerdere actieve lagen gekozen worden waarop de bufferselectie moet gaan plaatsvinden, de bufferafstand en het criterium. Deze functie is altijd beschikbaar.

Instellingenvenster van de bufferselectie

2.3.3 Exporteren

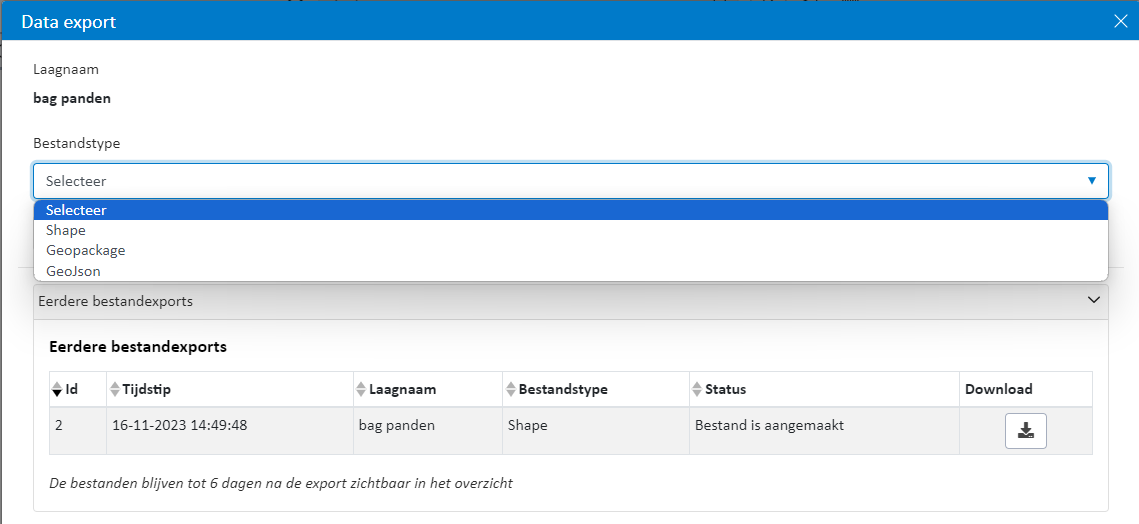

Wanneer een kaartlaag de beschikking heeft tot exporteren worden de exporteerknoppen zichtbaar. Door een of meer regels aan te vinken kunnen deze regels geëxporteerd worden naar onderstaande formaten:

• CSV (ook bruikbaar in Excel)
• GeoJSON
• GML
• Shape

Overzicht van de exportknoppen met links export naar Excel en de andere keuzemogelijkheden

Terug naar Inhoudsopgave

3. Informatie van een locatie bevragen

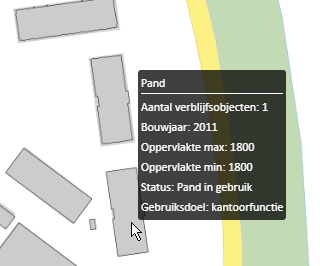

Door een muisknop, of vinger op een touchscreen, op een locatie ingedrukt te houden wordt de tabelweergave geopend met daarin de gegevens van de locatie, het adres, het perceel en alle door de beheerder beschikbaar gestelde mogelijkheden zoals Kadastrale en Bewoners informatie. Ook connecties met externe bronnen is daarbij mogelijk. Denk hierbij aan cyclorama’s en Ruimtelijke Plannen (IMRO). De externe bronnen worden altijd in een nieuw tabblad van de webbrowser geopend.

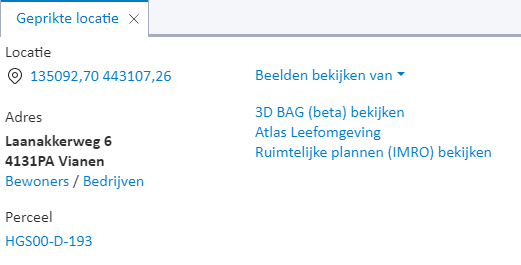

Voorbeeld van een geprikte locatie met daarbij toegang tot verschillende data

TIP! De getoonde coördinaten zijn tevens een hyperlink, zodat op ieder gewenst moment naar de geprikte locatie toe gezoomd kan worden.

Terug naar Inhoudsopgave

4. Afdrukken

Onder de menuknop (hoofdstuk 2.1.1) bevindt het afdrukken. Er opent vervolgens een venster met daarin de beschikbare instellingen. Wanneer er een selectie op een themalaag, terugmeldlaag en/of metingenlaag is gemaakt komt afdruk selectie beschikbaar, mits er tenminste één van deze lagen afgedrukt mag worden.

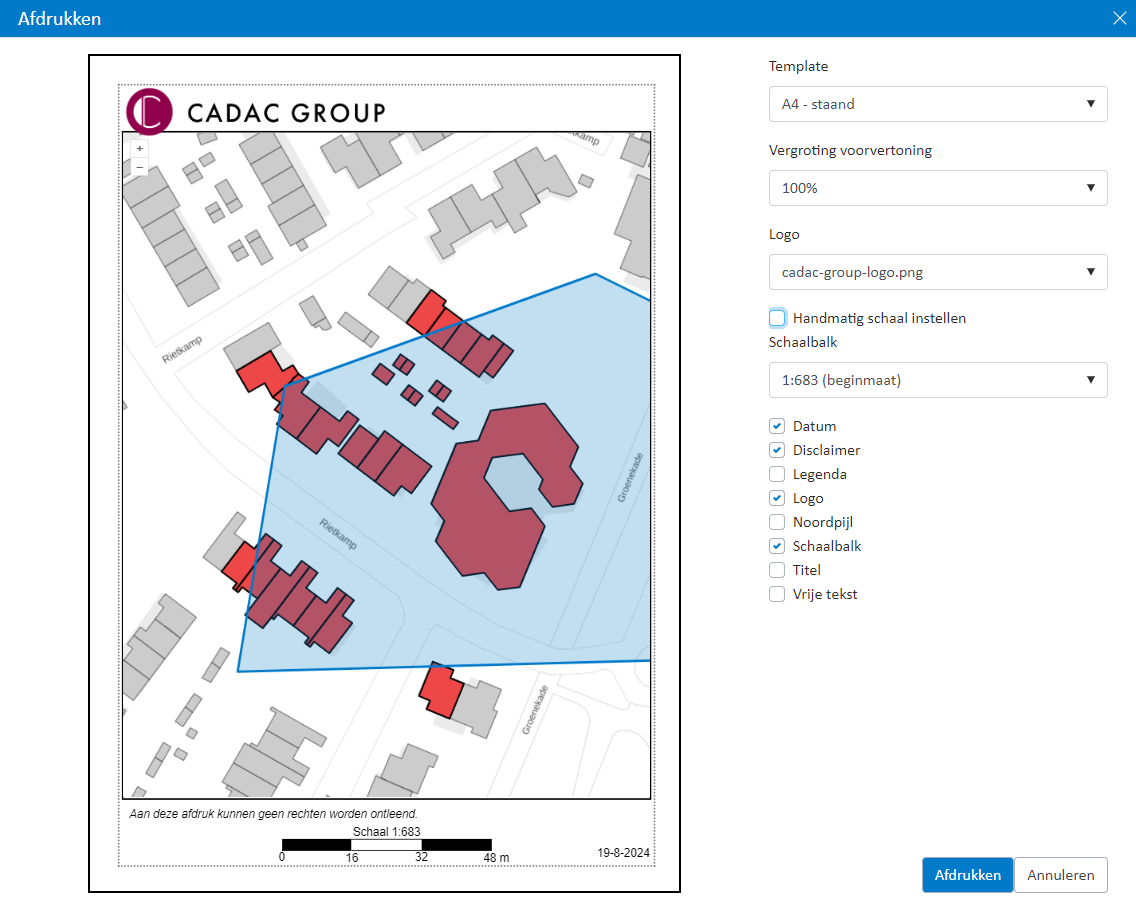

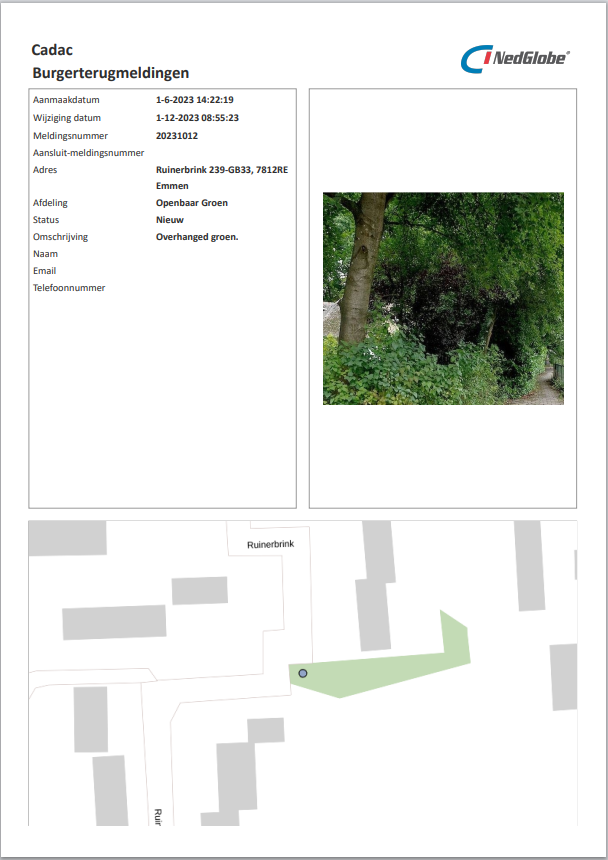

Voorbeeld van een afdrukvoorbeeld met een actieve selectie

LET OP! Selecties kunnen niet binnen het afdrukken gewijzigd worden. Lagen waarvan het niet is toegestaan deze af te drukken komen niet in de resultatentabel.

Ontbreekt er een papierformaat of zijn gewenste instellingen niet aanwezig neem dan contact op met de applicatiebeheerder.

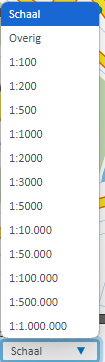

Naast de keuze tussen vaste schalen is het ook mogelijk om het kaartbeeld te verplaatsen door op de kaart te klikken en vervolgens de aanwijzer te verplaatsen over het scherm. Nadat alles is ingesteld wordt er op afdrukken geklikt. De afdruk wordt vervolgens voorbereid en printerinstellingen, van het apparaat waarop wordt gewerkt, wordt geopend.

De stappen van het voorbereiden van het afdrukken worden getoond

Selecteer in deze stap de gewenste printer, papierformaat (dezelfde als in de vorige stap is gekozen), zet de marges uit en druk op afdrukken.

LET OP! Wordt er niet voor het juiste papierformaat gekozen dan wordt de afdruk te klein of over meerdere pagina’s afgedrukt.

Zet de printmarges uit om te voorkomen dat de afdruk verschaald wordt en bij sommige papierformaten in liggend formaat een lege tweede pagina geven.

TIP! Zet lagen die niet nodig zijn uit voordat er afgedrukt gaat worden. Dit voorkomt onnodige belasting van het apparaat waarop gewerkt wordt.

Hoe groter het papierformaat hoe lager de DPI ingesteld moet worden. Bij een groot papierformaat met te hoge DPI kan de printer vastlopen.

Terug naar Inhoudsopgave

5. Importeren

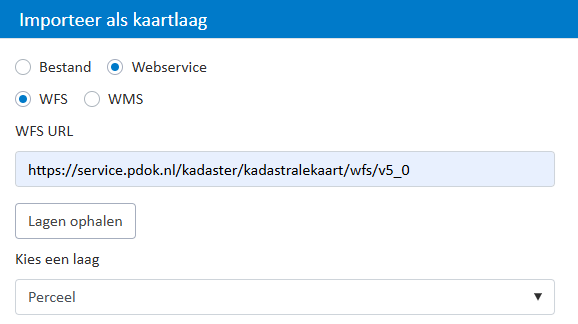

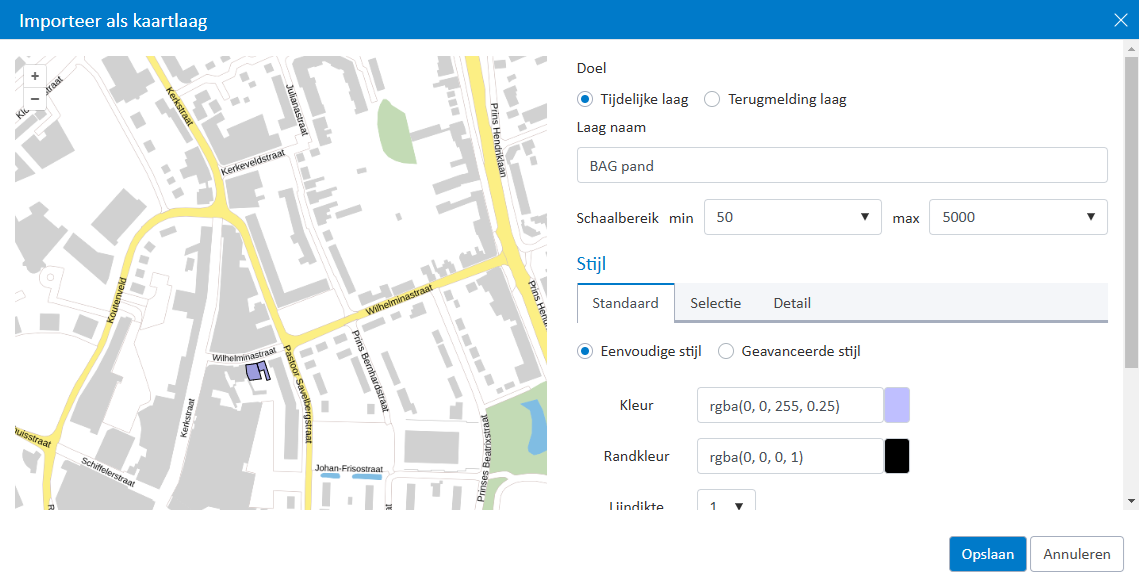

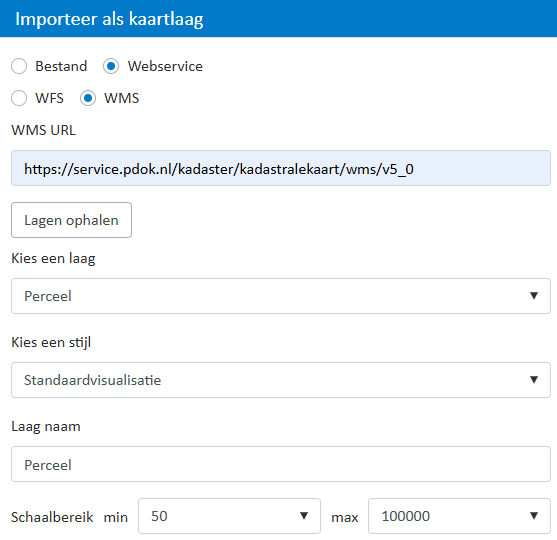

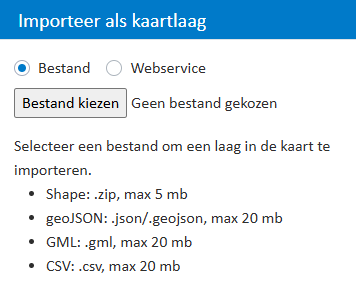

Via kaartlagen (hoofdstuk 2.1.2) is het mogelijk om data te importeren van het formaat shape, geoJSON, GML en CSV. Deze data kan zowel in een tijdelijke-, als in een terugmeldingslaag geïmporteerd worden.

Tijdelijke lagen worden bij het verversen of opnieuw openen van de webbrowser verwijderd.

Door de data in een terugmeldingslaag in te lezen wordt de data toegevoegd aan de laag. Bestaande data in de terugmeldingslaag wordt niet overschreven of verwijderd.

TIP! Er kan bij het importeren ook een bestaande terugmeldingslaag gekozen worden. Die laag kan dan als een werkvoorraad gebruikt worden.

LET OP! Alleen objecten die voldoen aan de geometrietype(s) in de terugmeldingslaag worden geïmporteerd. De attributen aan de objecten worden enkel geïmporteerd wanneer het attribuut aanwezig is in de terugmeldingslaag.

Overzicht van de exportknoppen (afbeelding is verschaald)

Terug naar Inhoudsopgave

6. Eigen kaarten

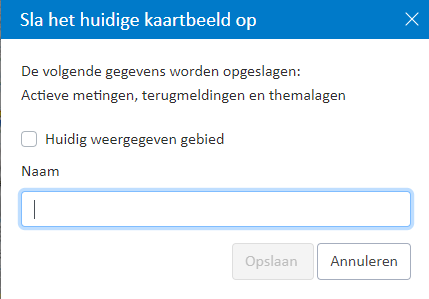

Bij het opstarten van NedGlobe Mobile wordt er een standaard eigen kaart aangemaakt. Het toevoegen, wijzigen en verwijderen van eigen kaarten gebeurt via het kaartlagenvenster (hoofdstuk 2.1.2).

Door het gebruik van eigen kaarten kan er eenvoudig gewisseld worden tussen locaties, zoomniveau, actieve themalagen/terugmeldingen/metingen en de selectie die gemaakt is.

LET OP! Wijzigingen in de actieve eigen kaart worden direct opgeslagen. Wissel eerst van eigen kaart of maak een nieuwe aan om de huidige eigen kaart niet te veranderen.

Het verwijderen van een actieve eigen kaart is niet mogelijk.

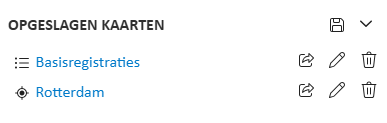

Links de locatie waarin de eigen kaart kan worden aangepast, rechts het overzicht van eigen kaarten en de mogelijkheid om eigen kaarten aan te maken of te verwijderen

Terug naar Inhoudsopgave

7. Browser afhankelijkheden

Tijdens de ontwikkeling van NedGlobe Dasboard, Mobile en Web zijn aantal punten naar voren gekomen die door de gebruikte webbrowser veroorzaakt worden. Deze punten zijn niet bij elke browser hetzelfde en kunnen ook per device verschillen. In alle gevallen is het vanuit de ontwikkeling van de software niet mogelijk de punten op te lossen zolang er geen wijzigingen voor de betreffende webbrowsers worden doorgevoerd.

In-/uitzoomen op iPad in volledig scherm sluit het volledig scherm
Wanneer er in volledig scherm op een mobile device gewerkt wordt kan er enkel in- en uitgezoomd worden met de knoppen in plaats met de vingers. Dit wordt veroorzaakt door de functionaliteiten van de webbrowser app.

Knop volledig scherm werkt niet in Chrome en Firefox op iPad
Door beperkingen in de Chrome en Firefox apps is het niet mogelijk NedGlobe Mobile en Web in volledig scherm te gebruiken op een iPad. Webbrowser Safari ondersteunt deze functie wel.

Verticale scrollbar wordt niet getoond op tablets en andere mobile devices
Wanneer het zoompercentage niet gelijk is aan 100% wordt de scrollbar van de tabelweergave in NedGlobe Mobile niet getoond.

Webmetingen in de webthemakaart zijn verdwenen
NedGlobe herkent het openen van een nieuw tabblad of verversen van de pagina als nieuwe sessie. Daarnaast worden gedane webmetingen binnen 48 uur automatisch uit de database verwijderd.

Terug naar Inhoudsopgave
