Hoe splits ik decompositieberichten in NGdW? (vanaf versie 4.5)

Voordelen van decompositieberichten splitsen in NGdW 4.5

Het kan voorkomen dat er een groot abonnementsbericht binnenkomt vanuit BRAVO. Wanneer dit het geval is wordt er een groot gedeelte van het bronhoudergebied "gereserveerd". Collega's kunnen in dit geval niet muteren in het desbetreffende gebied tot het bericht is verwerkt.

Wanneer de verwerking van een decompositiebericht veel fouten oplevert, kan deze blokkade enige tijd over dit gebied vallen. Om dit proces te versnellen is de splits-functionaliteit geïntroduceerd. Via deze functionaliteit (vanaf NGdW 4.5) kunnen decompositieberichten worden opgeknipt. Door het opknippen ontstaan meerdere kleinere transacties die kunnen worden verwerkt in een korter tijdbestek. Fouten in het abonnementsbericht kunnen gerichter en in kleinere transacties worden opgelost. 'Over te nemen transacties' van grote omvang hoeven niet te worden geopend in CAD.

Filtergebied = paars

Gelockte gebieden voor decompositie =  groen

Grote decompositieberichten (zoals het voorbeeld uit de bovenstaande afbeelding) kunnen grote gebieden reserveren. Door zo'n groot bericht in meerdere kleine berichten op te knippen kunnen deze berichten sneller worden verwerkt. Hoe dit kan, wordt in dit kennisbankartikel toegelicht.

Decompositieberichten inzichtelijk op de kaart

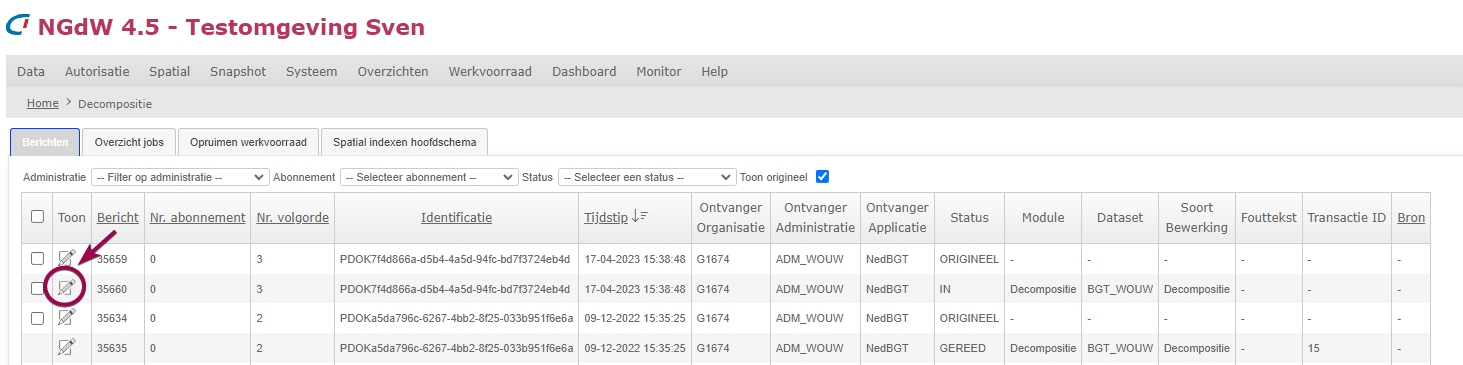

Wanneer een abonnementsbericht is ingelezen in NGdW-beheer kan de inhoud van dit bericht worden ingezien in NGdW beheer onder Werkvoorraad > Decompositie. Dit kan door op de Edit-knop van het desbetreffende IN-bericht te klikken:

In dit scherm is vanaf versie 4.5 een nieuwe knop toegevoegd, namelijk 'Toon op kaart':

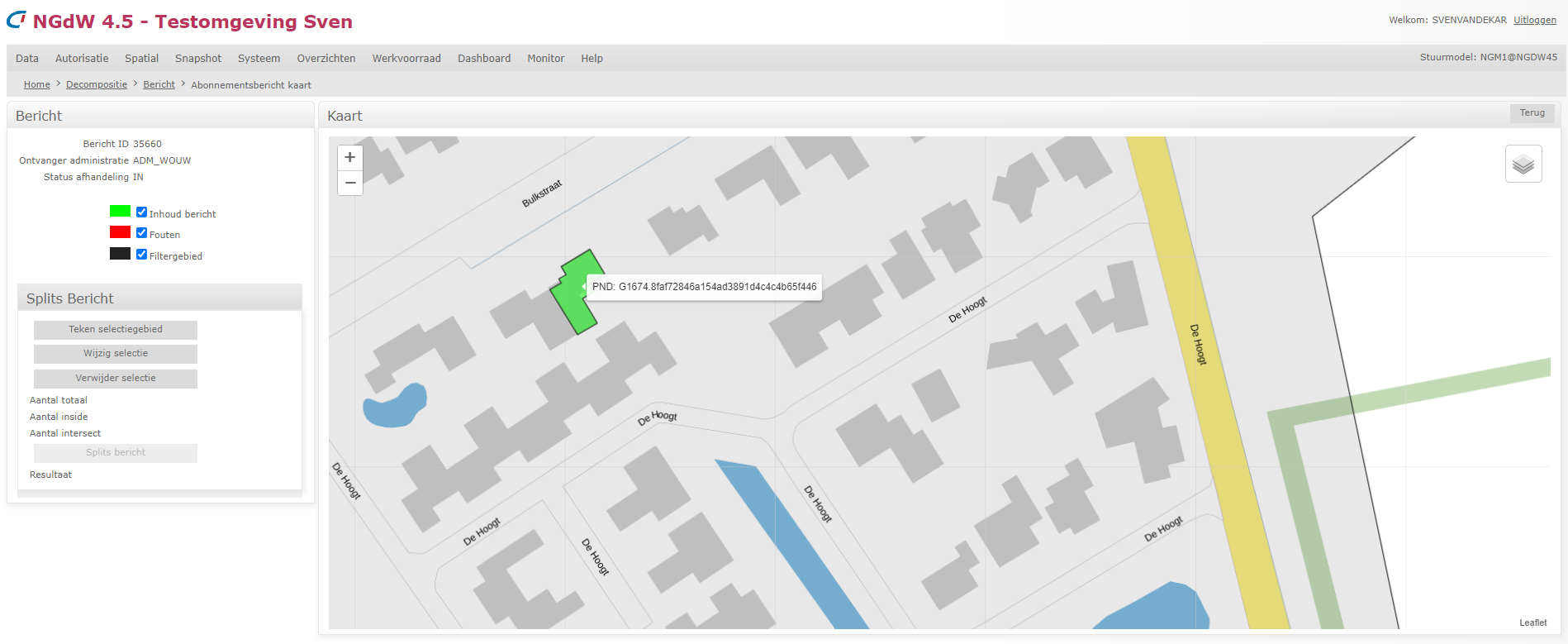

Vervolgens wordt de inhoud van het bericht op de kaart weergegeven:

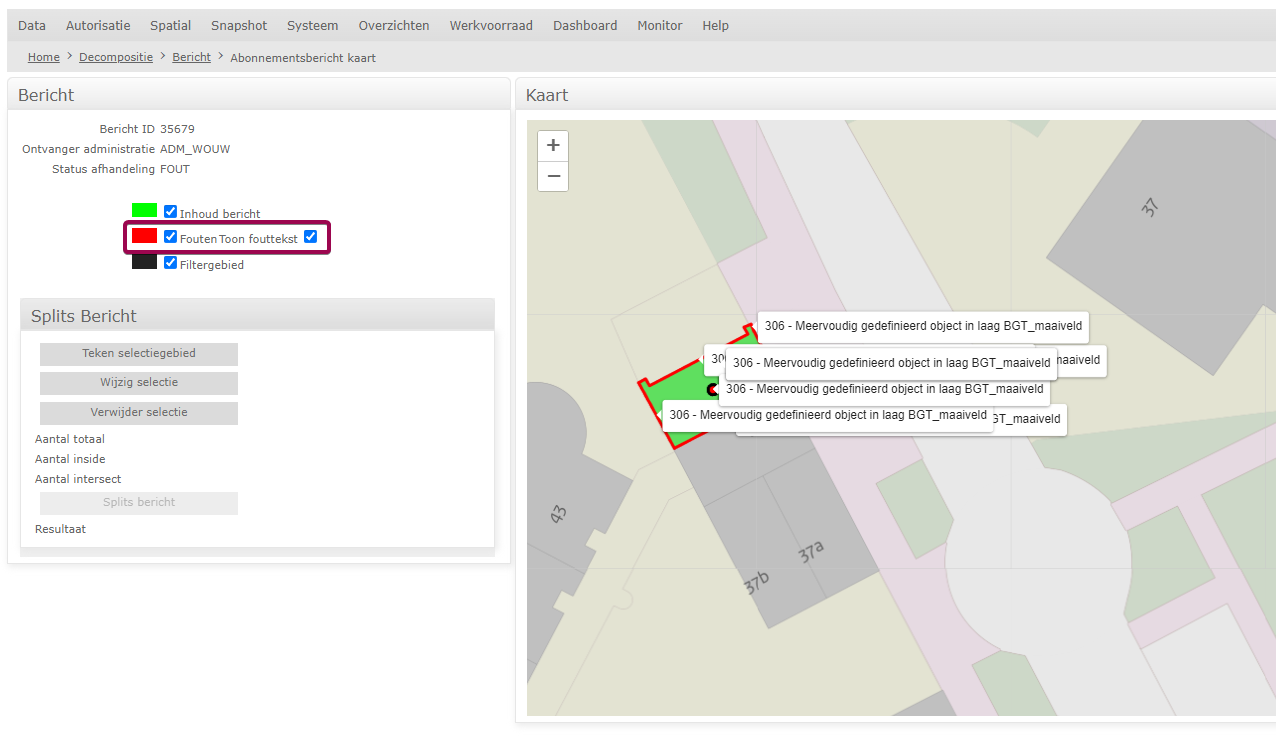

De objecten in het bericht worden groen weergegeven. Fouten vanuit de verwerking worden rood weergegeven. Eventueel kan hierbij ook de fouttekst worden aangezet, zoals te zien in het onderstaande voorbeeld:

Tip! Gebruik de fouten-laag om objecten op te sporen. Deze objecten kunnen vervolgens worden gesplitst zodat de rest van het decompositiebericht wél kan worden verwerkt.

Meer weten over het instellen van achtergrondkaarten in NGdW beheer? Zie: https://support.cadac.com/a/solutions/articles/36000425463?lang=nl

Stappenplan: splitsen van decompositieberichten

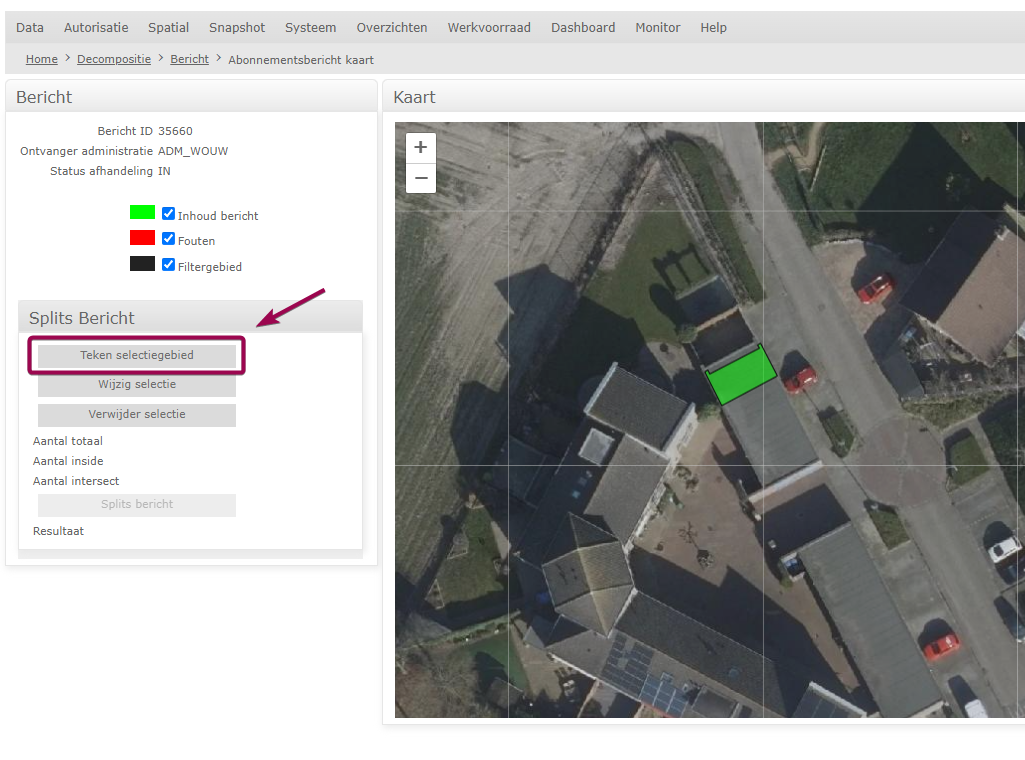

1- Zoom in op de object(en) die je wilt afsplitsen. Klik op de knop 'Teken selectiegebied' om een selectiegebied in te tekenen.

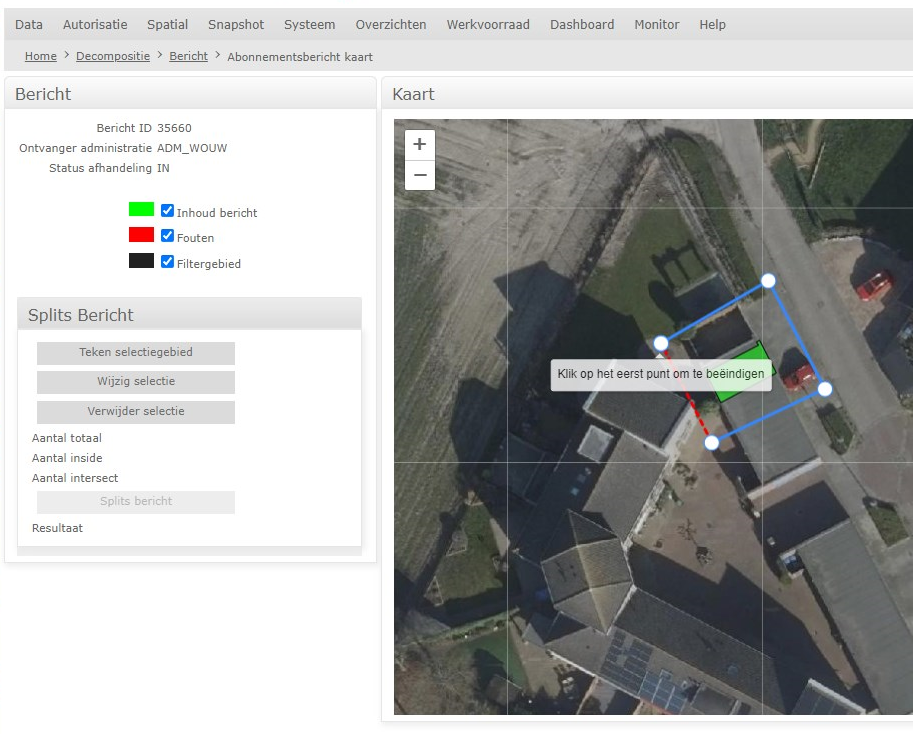

2 - Teken vervolgens een ruim vlak rondom het object. Klik op het startpunt van de lijn om de selectie te voltooien. De tekst 'Klik op het eerste punt om te beëindigen' wordt in dit geval weergegeven.

Let op! Het selectievlak geen objecten mag kruisen. Wanneer dit het geval is kan het bericht niet worden gesplitst.

Via de knoppen 'wijzig selectie' of 'verwijder selectie' kan het selectiegebied worden bewerkt of verwijderd en eventueel opnieuw worden getekend.

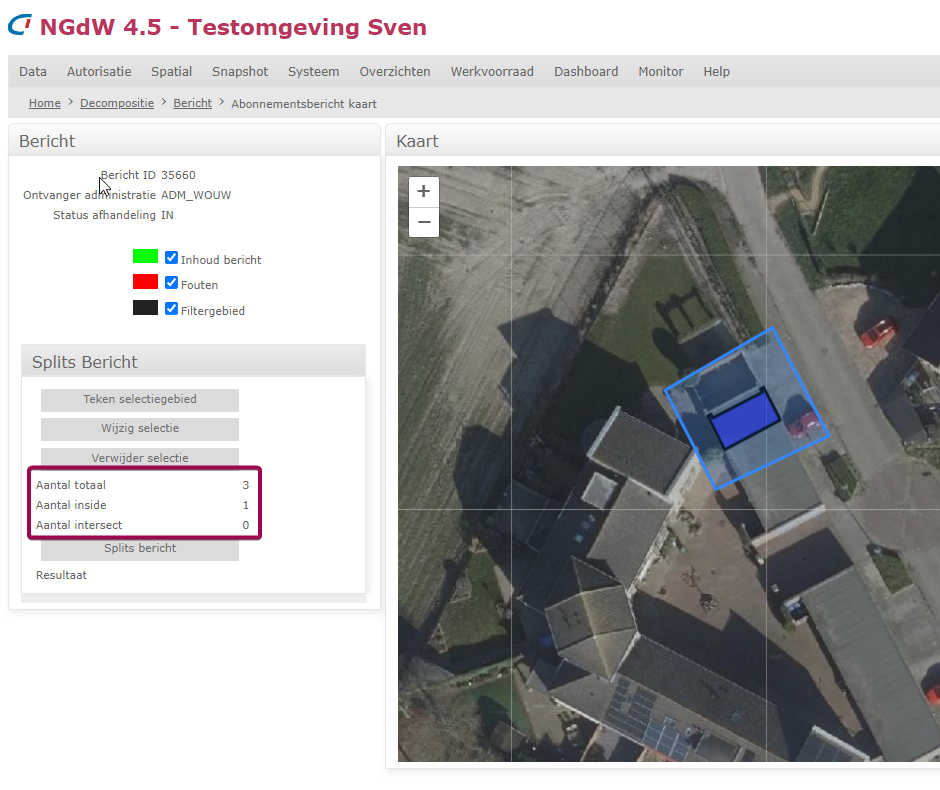

Nadat de selectie is voltooid, geeft NGdW het aantal geselecteerde objecten weer.

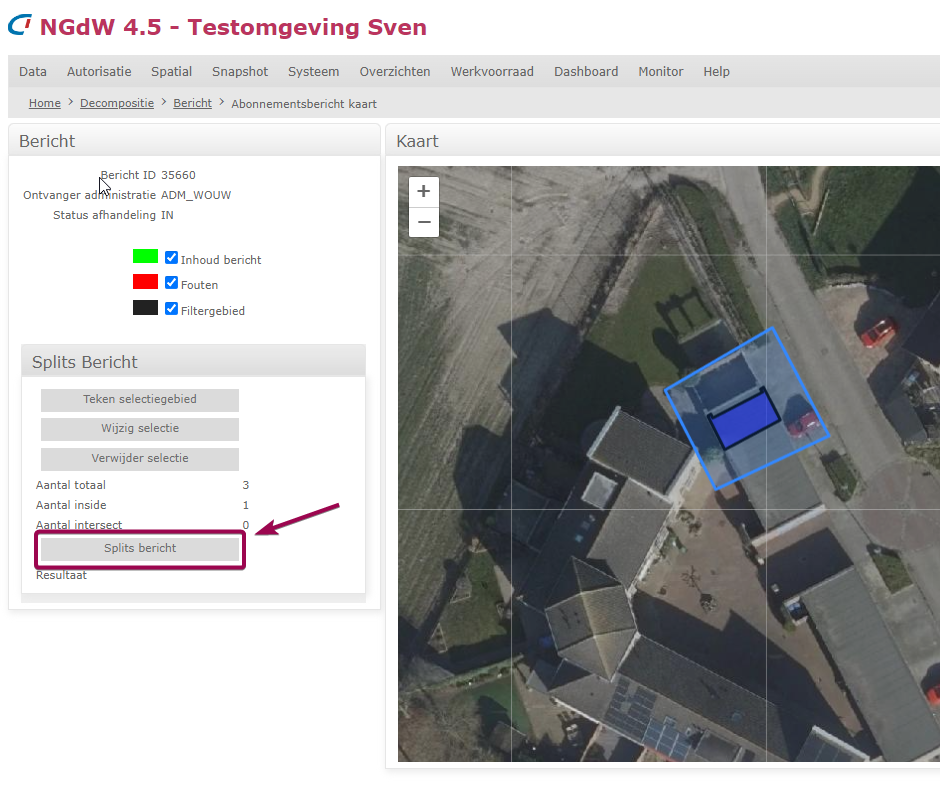

3 - Klik vervolgens op 'Splits bericht' om het decompositiebericht te splitsen.

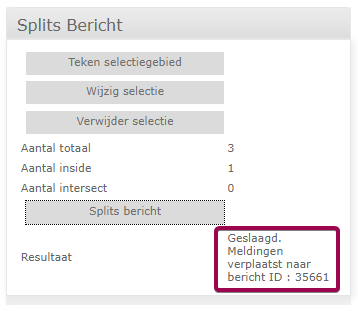

Onder 'Resultaat' wordt vermeld in welk bericht de desbetreffende object(en) zijn geplaatst. Dit ID is weer terug te vinden in de eerste kolom van het berichten-overzicht Werkvoorraad > Decompositie.

In Werkvoorraad > Decompositie worden vervolgens twee IN-berichten weergegeven die ieder afzonderlijk kunnen worden verwerkt.

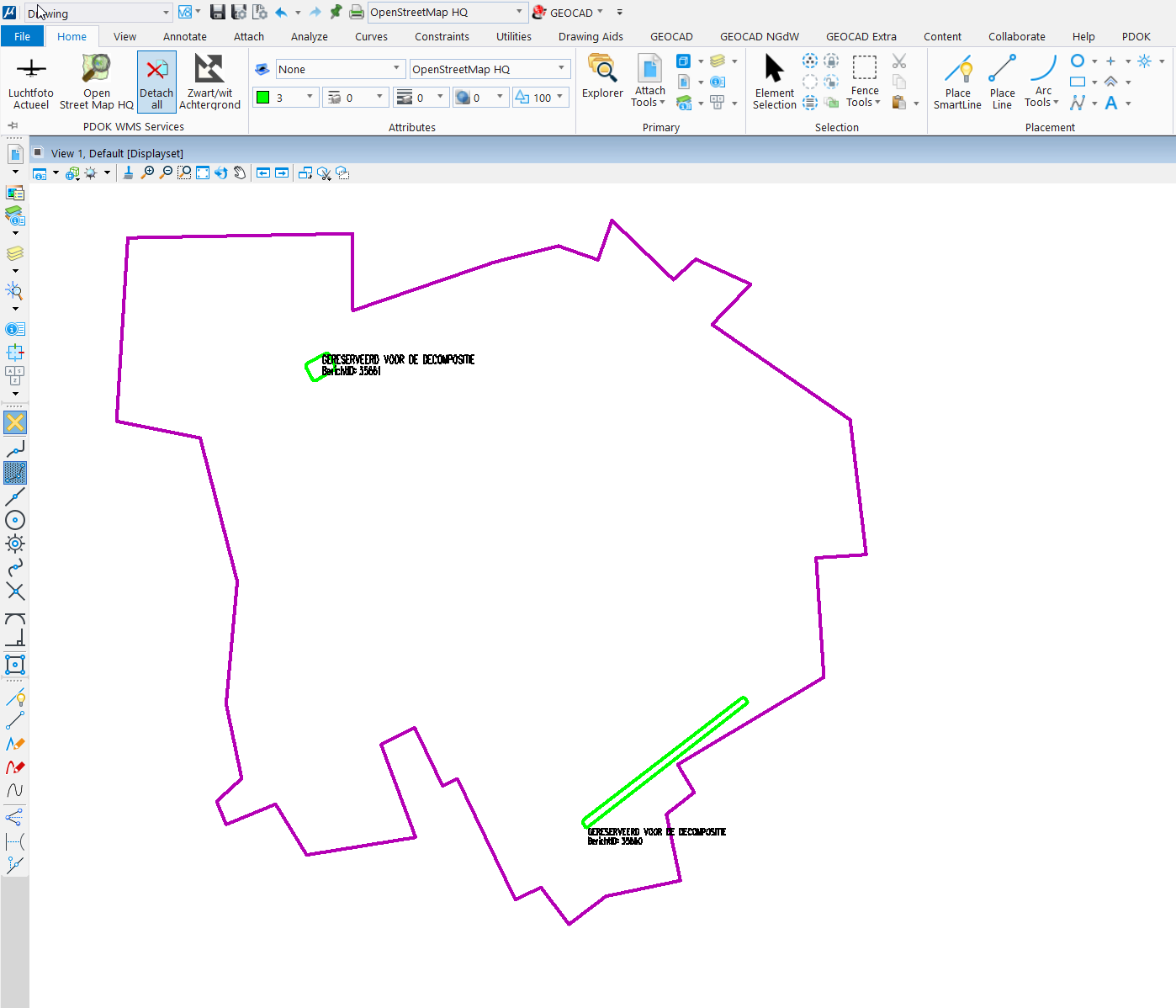

In CAD wordt er geen groot gebied meer gereserveerd maar twee kleine kaders.

Filtergebied = paars

Gelockte gebieden voor decompositie =  groen

Heeft u verdere vragen over dit onderwerp? Neem contact op met de helpdesk via support.cadac.com.
