Content Center Beheer
INHOUDSOPGAVE
- Algemeen
- Het selecteren van de juiste bibliotheken
- Het aanmaken van persoonlijke bibliotheken
- Het beheren van persoonlijke bibliotheken
- Bibliografie
Algemeen
Het content center bestaat uit (standaard) onderdelen die gemakkelijk aan een samenstelling toegevoegd kunnen worden.
De inhoudt van dit content center is in grote mate aanpasbaar voor verschillende gebruiksdoeleinden. In dit artikel wordt aandacht besteed aan het selecteren van de juiste bibliotheken en het aanmaken van een persoonlijke bibliotheek.
Het selecteren van de juiste bibliotheken
Binnen het Inventor Content Center zijn er ontzettend veel bibliotheken beschikbaar. Het is belangrijk om de keuze van bibliotheken bij het aanmaken van een project vast te leggen. In dit voorbeeld gaan we het content center inrichten voor Europese normeringen.
- Open het "Projects" dialoogvenster. Voor meer informatie over het aanmaken en beheren van Project files zie dit artikel.
- Selecteer het gewenste project.
- Klik met de linkermuisknop op "Configure Content Center Libraries".

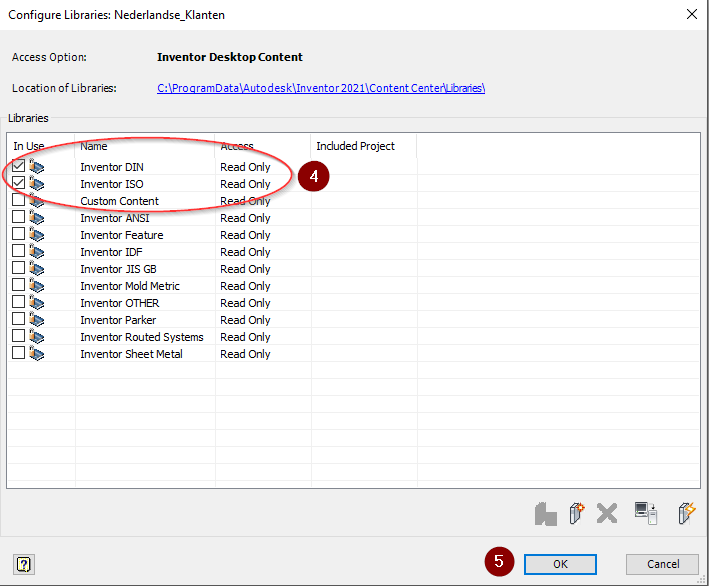

- Selecteer de gewenste bibliotheken onder de "In Use" kolom. Aangezien dit project is ingericht voor Nederlandse klanten zijn alleen de DIN en de ISO bibliotheken geselecteerd.
- Klik op "OK".
- Klik vervolgens op "Save" en "Done" in het "Projects" dialoogvenster.
Het aanmaken van persoonlijke bibliotheken
- Volg de eerste 3 stappen van de vorige opsomming.

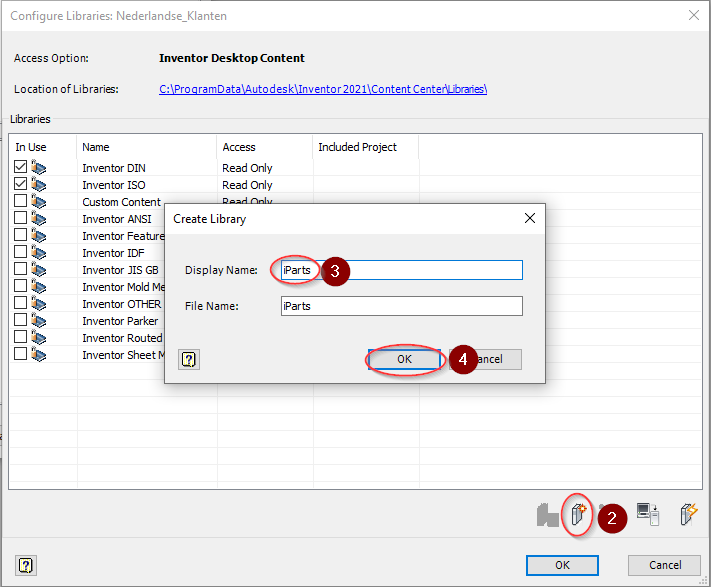

- Selecteer de "Create Library.." toets.
- Vul de naam van de bibliotheek in. In dit voorbeeld noemen we de bibliotheek iParts, aangezien we hier iParts in gaan opslaan voor standaard gebruik.
Notitie: Als u wilt dat het bestand van de bibliotheek anders heet dan weergegeven wordt in Inventor, dan dient u een andere "File Name" in te voeren. - Klik op "OK".
De persoonlijke bibliotheek is nu aangemaakt, nu moeten we hem natuurlijk ook gaan vullen!
Het beheren van persoonlijke bibliotheken
Voor het toevoegen van nieuwe iParts dient u de volgende stappen te nemen. In dit voorbeeld voegen we een simpele iPart toe, dit is een as met variabele diameter en hoogte.

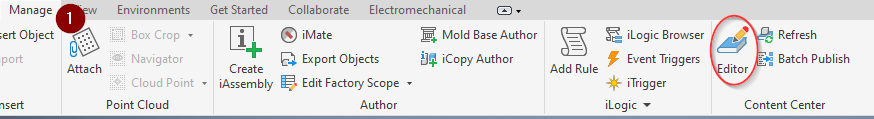

- Ga naar de content center editor. Deze is te vinden onder het "Manage" tabblad onder het Content Center vak.

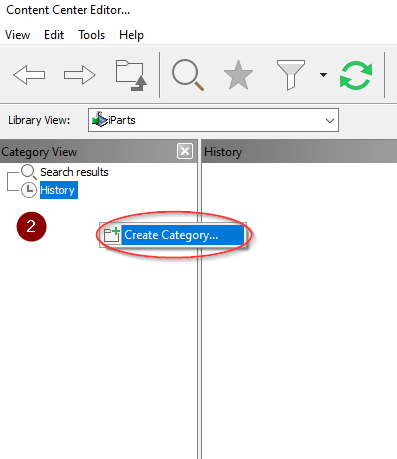

- Maak een nieuwe categorie aan. Dit doet u door met de rechtermuisknop in het category view vlak te klikken.

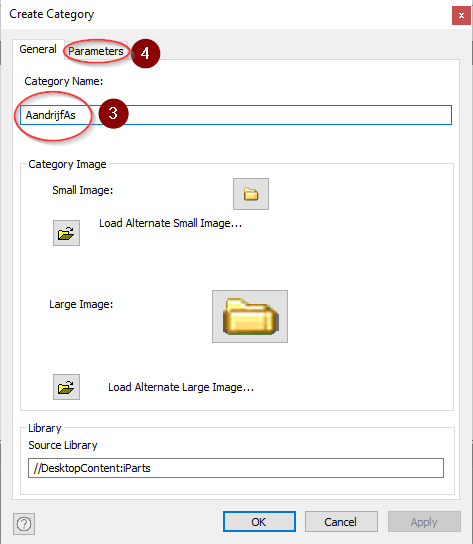

- Vul de gewenste naam van de familie in. Tip: Het is ook mogelijk om hier afbeeldingen te koppelen aan de content center familie, dit moeten echter bitmap (.bmp) bestanden zijn.
- Ga naar het parameters tabblad.

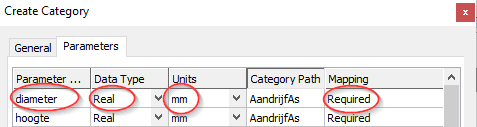

- Klik met de rechtermuisknop onder de parameters kolom, klik vervolgens op "Add Parameter". In dit voorbeeld werken we met numerieke parameters met decimale waardes. Vandaar dat we voor deze parameters onder het data type voor"Real" kiezen, vervolgens zijn de gebruikte maten in millimeters. Herhaal deze stap voor alle parameters. Selecteer onder "Mapping" voor "Required".
Let op!: de parameters kunnen alleen aangemaakt worden bij het aanmaken van de categorie, hierna is het niet meer mogelijk om er nog een aan toe te voegen.
- Klik op "OK" om het "Create Category" dialoogvenster te sluiten. De content center familie/categorie is nu aangemaakt, nu moeten we alleen nog maar parts eraan toevoegen.
- Klik op "Done" in de content center editor.
- Open het gewenste part bestand in Inventor.
- Ga opnieuw naar het "Manage" tabblad en het "Content Center" vak. Selecteer vervolgens "Publish Part".
- Selecteer de gewenste bibliotheek en taal. In dit voorbeeld hanteren we de iParts bibliotheek met engels als taal. Klik vervolgens op "Next".

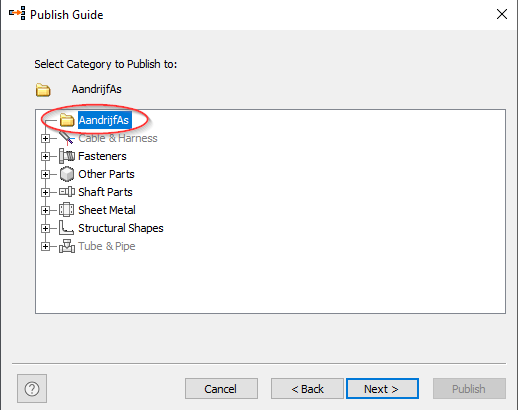

- Selecteer de zojuist aangemaakte categorie. Klik vervolgens op "Next".

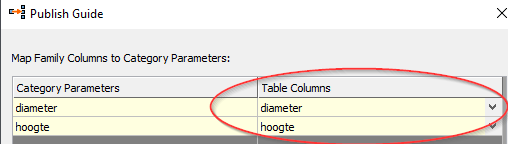

- Selecteer de overeenkomende parameters van de part onder "Table Columns". Klik vervolgens op "Next".

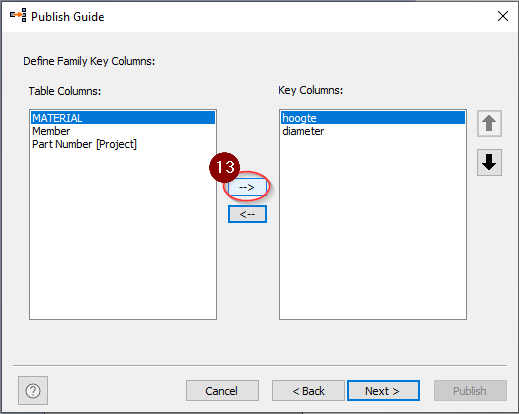

- Kies vervolgens de gewenste part parameters uit de lijst door op de pijl naar rechts te drukken. Klik vervolgens op "Next".
- In dit scherm kunt u zaken nog wat verder specificeren door zaken toe te voegen als een fabrikant of een sub naam van de familie. Als u dit gedaan heeft klikt u op "Next".
- We zijn ondertussen aanbeland bij het "Publish" scherm. In dit scherm is het nog mogelijk om de thumbnail van de familie te wijzigen. Standaard pakt Inventor een isometrisch aanzicht van de part. Als u hiervoor een andere afbeelding wilt kunt u onder "load alternative thumbnail image" een bestandspad invullen of browsen naar het gewenste bestand.
- Klik op "Publish".
U heeft een persoonlijke Content Center bibliotheek aangemaakt en deze gevuld met een part, u kunt deze stappen herhalen om meerdere parts aan uw persoonlijke bibliotheek toe te voegen. Het is nu mogelijk om de gewenste parts gemakkelijk in uw samenstellingen te plaatsen in verschillende uitvoeringen. Het is natuurlijk ook mogelijk om parts te verwijderen door in de "Content Center Editor" met de rechtermuisknop op desbetreffende part te klikken en vervolgens op "Delete Family" te klikken.
