Hoe splits ik een mutatielevering in TopoCAD?
In bepaalde situaties kan het handig zijn om een mutatielevering op te splitsen in meerdere kleinere leveringen. Bijvoorbeeld wanneer een mutatielevering wordt afgekeurd, kunnen de foute objecten worden afgesplitst naar een aparte levering. Hierdoor kan een groot deel van de originele levering alsnog kan worden geleverd aan de Landelijke Voorziening (LV). Dit artikel licht toe hoe een mutatielevering kan worden gesplitst in TopoCAD.
Voorbeeld
Wanneer een levering wordt afgekeurd door het SVB-BGT, worden er in het verwerkingsverslag diverse IMGeo-identificatiecodes getoond. Dit zijn de identificatiecodes van de objecten die de fouten veroorzaken. Deze id's kunnen worden gebruikt om de objecten op te sporen uit de levering en deze uit de levering te splitsen. Het opsporen van deze kan aan de hand van de functie Object zoeken (NGDW > Raadplegen NGDW > Object zoeken).

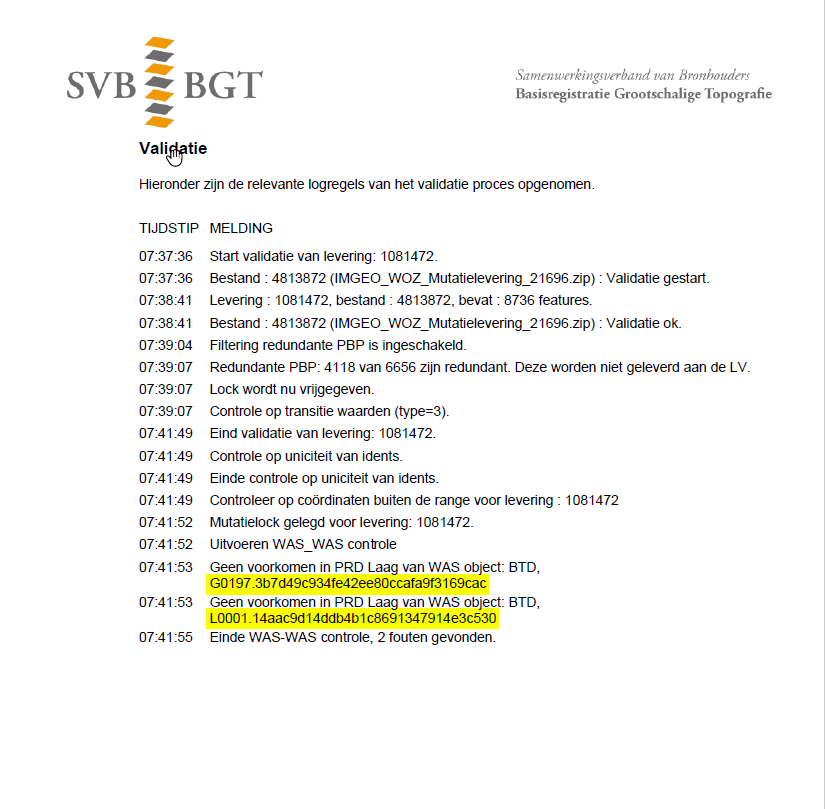

In het verwerkingsverslag is te zien dat de geel gearceerde objecten fouten veroorzaken bij het leveren aan de LV.
Werkwijze
Stap 1 - Aanmaken levering in NGdW beheer en StUF connector

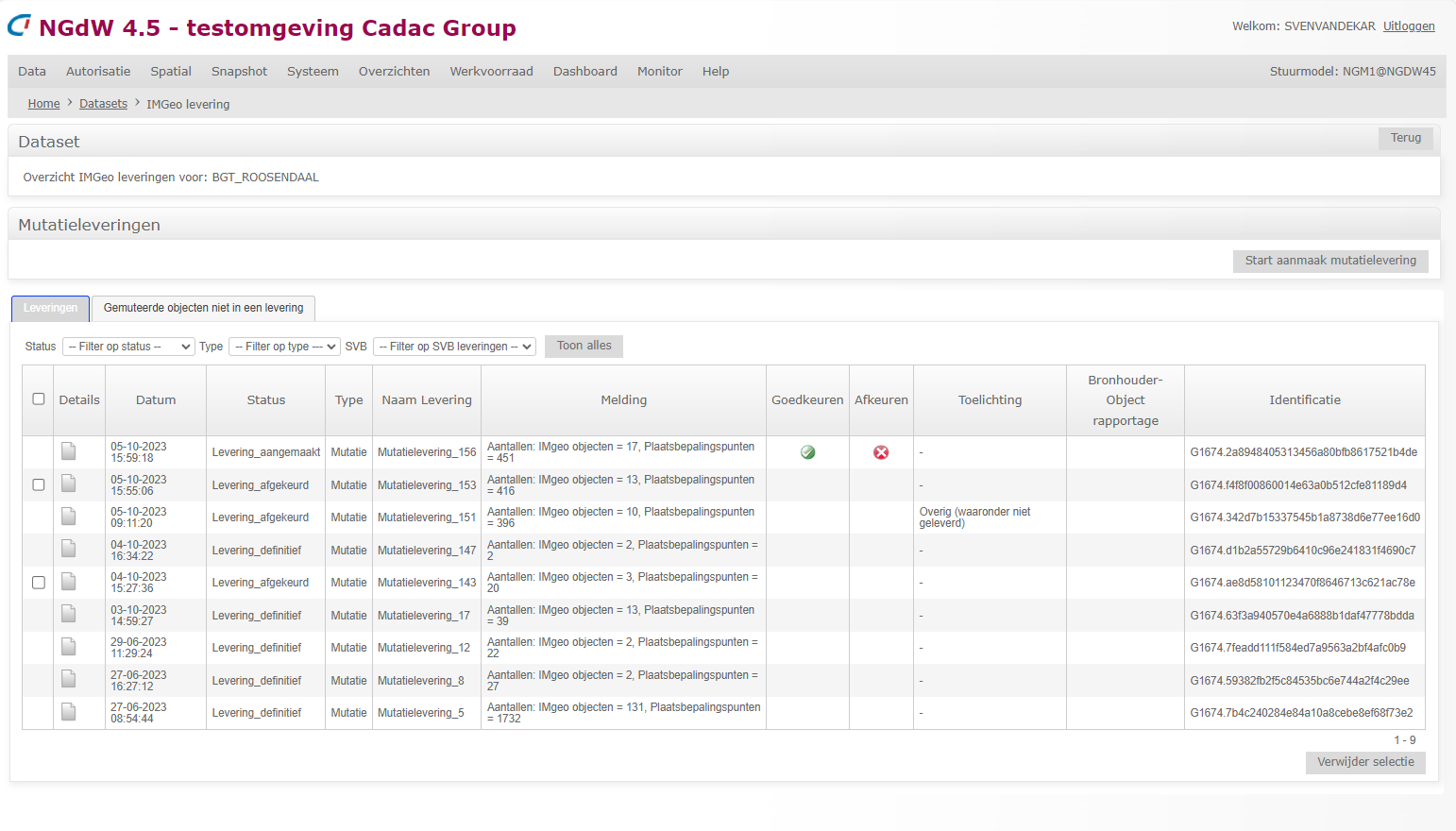

Maak een mutatielevering aan in NGdW beheer (Data > Datasets > IMGeo-leveringen > Maak mutatielevering) en maak het zip-bestand aan in de StUFconnector. Dit bestand wordt weggeschreven in de StUFbasismap. In NGdW beheer is nu een nieuwe levering aangemaakt met de status 'Levering_aangemaakt'. Deze kan worden goed- en afgekeurd, dit gebeurd pas nadat de levering is geleverd aan de LV.
Meer informatie over de StUFconnector? klik hier
Meer informatie over NGdW beheer? klik hier
Stap 2 - Open de mutatielevering in TopoCAD

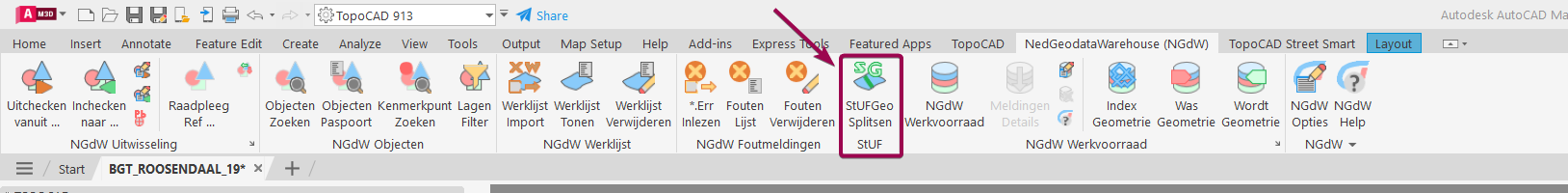

Open TopoCAD en klik op de knop 'StUFGeo Splitsen' onder het tabblad NGdW.

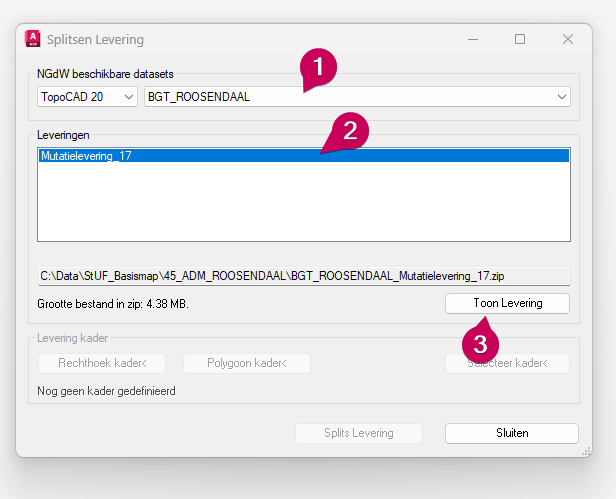

Selecteer vervolgens in uitklapmenu de desbetreffende dataset (1). Vervolgens wordt er in het onderstaande dialoog het aantal openstaande leveringen getoond. Selecteer hierin de levering die je wilt splitsen (2) en klik op de knop 'Toon levering' (3). De levering wordt na het klikken op deze knop ingelezen en weergegeven in TopoCAD. De objecten uit de levering worden als grijze vlakken op de kaart weergegeven.

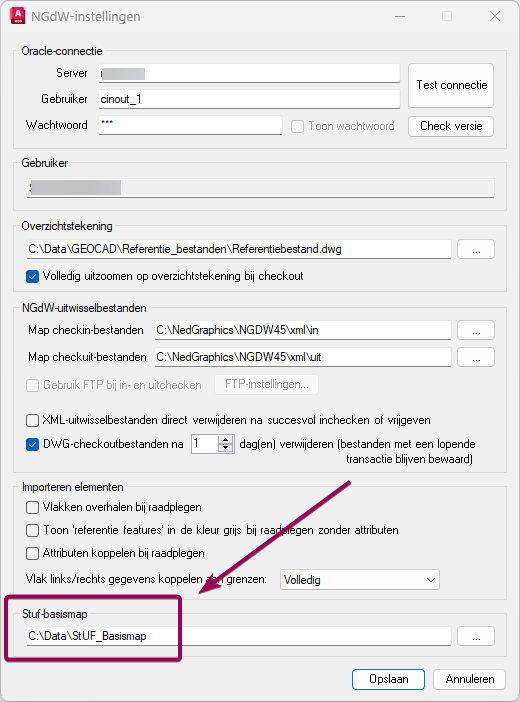

Let op dat voor het gebruik van deze functie de StUF-basismap moet zijn ingesteld onder NGdW-opties. Doe dit door het pad van de StUF-basismap in te vullen zonder "\" op het einde (zie onderstaande voorbeeld). Als dit niet goed staat ingevoerd dan worden er geen leveringen getoond in stap 2.
Stap 3 - Splitsen objecten

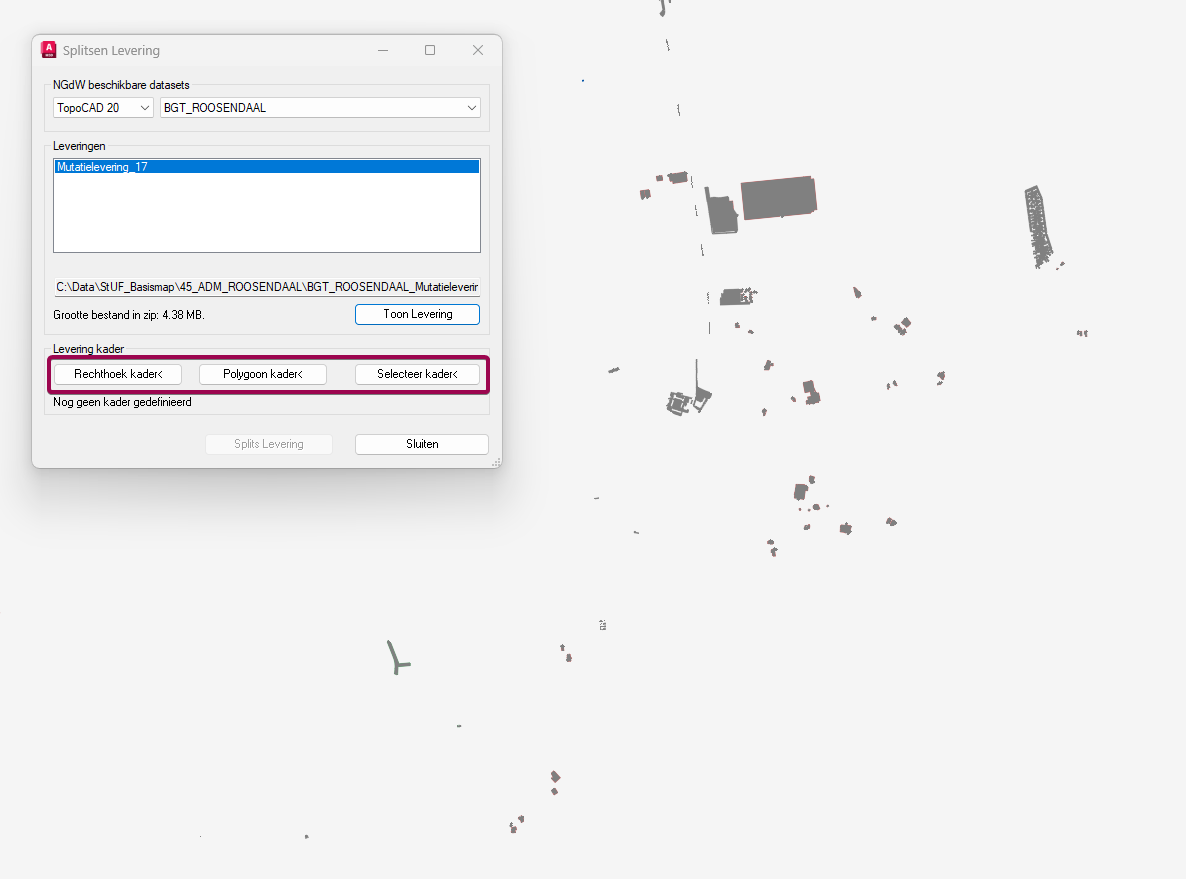

Wanneer de levering is ingeladen kan het selectiekader worden getekend. Deze kan op verschillende manieren worden getekend. Rechthoek (rechthoekige selectie op de kaart), Polygoon (aaneengesloten polyline rondom de objecten) en selecteer kader (een bestaand kader in de tekening kan worden geselecteerd). Let op! Het getekende selectiekader mag geen objecten overlappen.

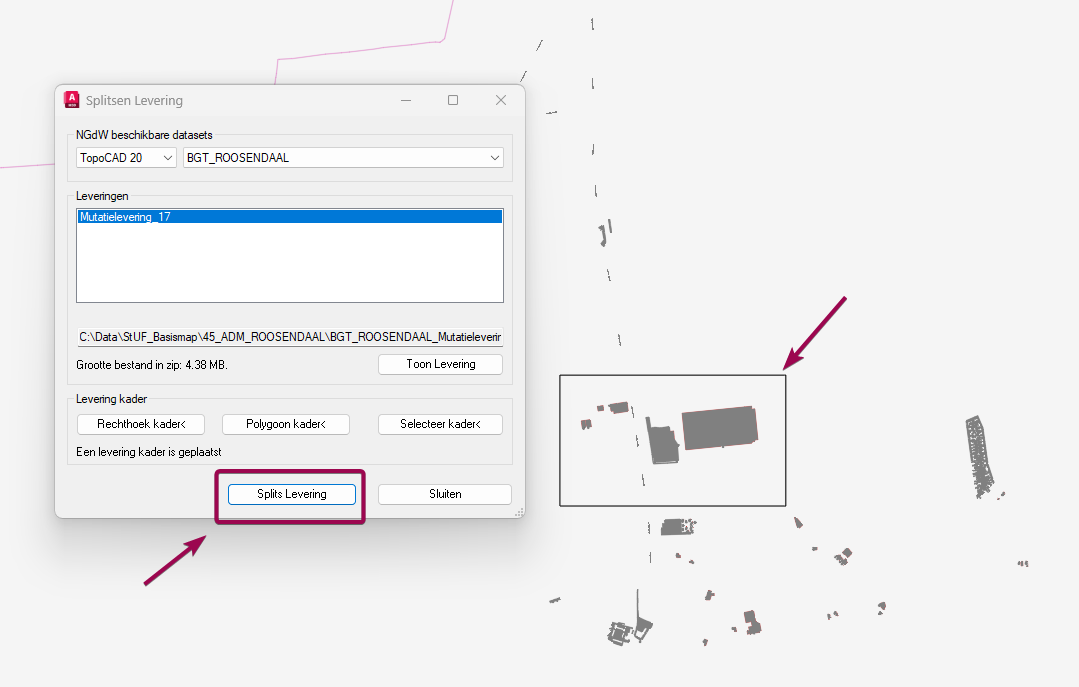

Na het tekenen van de selectie kan de mutatielevering worden gesplitst middels de knop 'Splits Levering'.

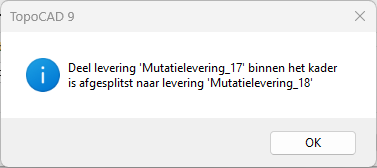

De objecten die binnen het selectiekader vallen worden afgesplitst naar een nieuwe mutatielevering met een nieuw id. Dit wordt aangegeven in de onderstaande pop-up.
Stap 4 - Opnieuw aanmaken en leveren

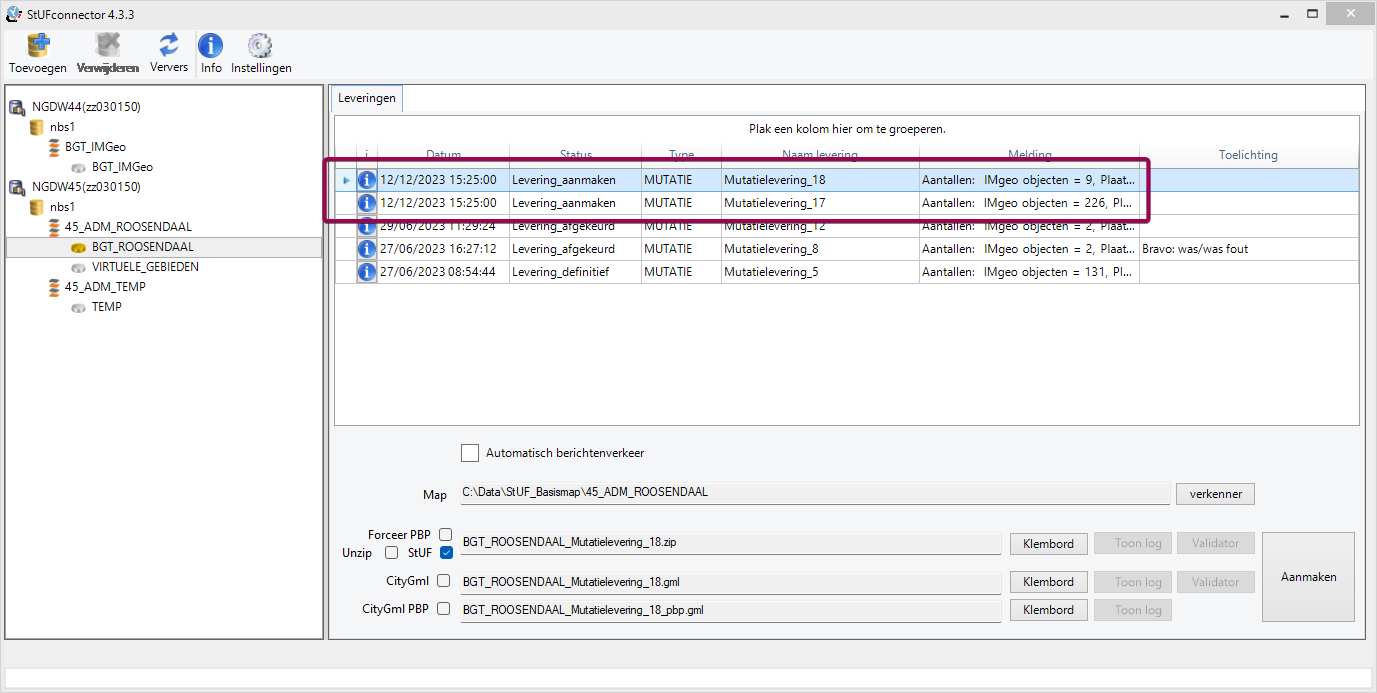

In de StUFconnector en in NGdW beheer zijn nu twee mutatieleveringen zichtbaar met de status 'Levering_aanmaken'. Een van de twee leveringen bevat de drie gesplitste objecten uit stap 3. Beide leveringen moeten opnieuw worden aangemaakt in de StUFconnector en kunnen, na het uploaden in BRAVO, worden afgehandeld in NGdW beheer. Uiteraard mag een levering pas worden goedgekeurd wanneer deze de status 'Afgerond' heeft in BRAVO.
De levering die fouten bevat kan worden afgekeurd. Vervolgens kan de BGT-beheerder de fouten proberen op te lossen, de objecten komen in de eerstvolgende aangemaakte levering weer meegestuurd.
Meer informatie over het oplossen van WAS_WAS fouten? Klik hier
