Hoe kan ik Nordined en AutoCAD koppelen

How to

Laatst gewijzigd op 24 februari 2022

INHOUDSOPGAVE

  • Hoe kan ik Nordined en AutoCAD koppelen
    • Situatie:
      • Wordt een nieuwe versie Nordined toegevoegd aan een bestaande AutoCAD?
      • Is Nordined reeds geïnstalleerd en wordt er een nieuwe AutoCAD versie toegevoegd?
      • Zijn zowel AutoCAD als Nordined nieuw geïnstalleerd?
    • Wordt een nieuwe versie Nordined toegevoegd aan een bestaande AutoCAD?
    • Is Nordined reeds geïnstalleerd en wordt er een nieuwe AutoCAD versie toegevoegd?
    • Zijn zowel AutoCAD als Nordined nieuw geïnstalleerd?



Hoe kan ik Nordined en AutoCAD koppelen


Situatie:


Welke werkwijze gehanteerd kan/moet worden is situatie afhankelijk:

Wordt een nieuwe versie Nordined toegevoegd aan een bestaande AutoCAD?

AutoCAD werd al gebruikt met een oudere Nordined versie.


Is Nordined reeds geïnstalleerd en wordt er een nieuwe AutoCAD versie toegevoegd?

De bestaande versie Nordined is wel compatible met de nieuwe AutoCAD versie.


Zijn zowel AutoCAD als Nordined nieuw geïnstalleerd?


Terug naar Inhoudsopgave


Wordt een nieuwe versie Nordined toegevoegd aan een bestaande AutoCAD?

AutoCAD werd al gebruikt met een oudere Nordined versie.


Zie hiervoor de stappen zoals beschreven in dit artikel:

https://support.cadac.com/nl/support/solutions/articles/36000332283-hoe-kan-ik-de-nieuwe-nordined-10-9-in-mijn-bestaande-autocad-laten-opnemen-



Terug naar Inhoudsopgave


Is Nordined reeds geïnstalleerd en wordt er een nieuwe AutoCAD versie toegevoegd?


  • Open AutoCAD
  • Open een (template)tekening
  1. Geef een rechtermuisklik op de commandline of in het tekenveld
  2. Kies 'Options'
  3. Activeer het tabblad 'Profiles'
    Hier is alleen <<Unnamed Profile>> beschikbaar indien er geen settings gemigreerd zijn vanuit oudere AutoCAD versies:
  4. Klik op de knop [ Add to List ... ]

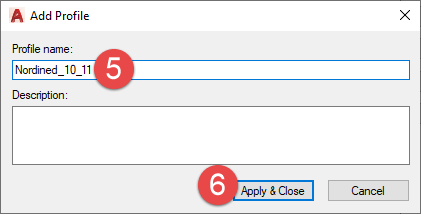

  5. Geef de 'Profile name': Nordined_10_9
  6. Klik [ Apply & Close ]

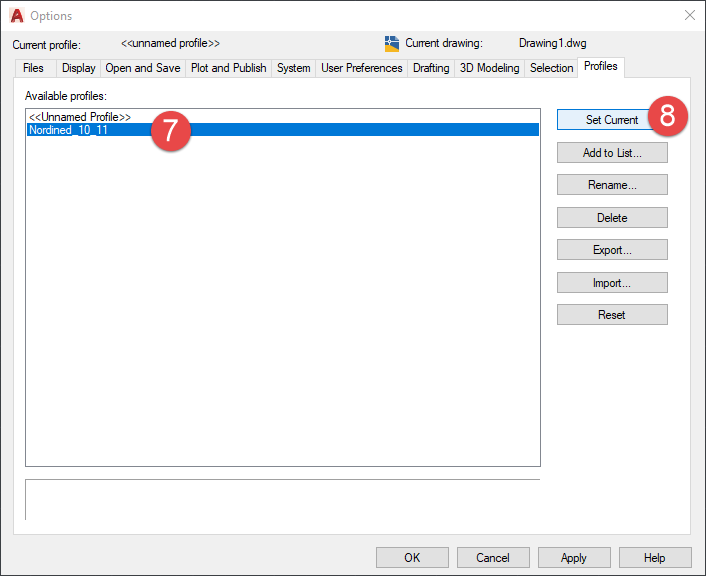

  7. Selecteer het nieuw aangemaakte profile 'Nordined_10_9'
  8. Klik [ Set Current ]

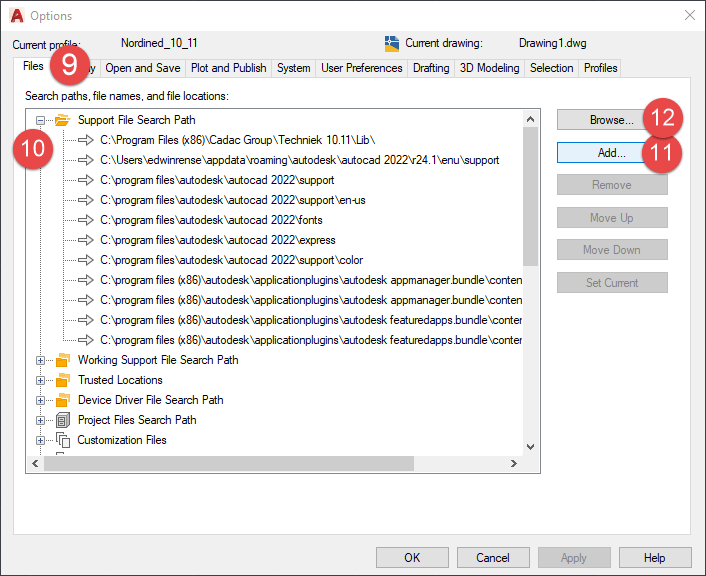

  9. Activeer het tabblad 'Files'
  10. Open de regel 'Support File Search Path' middels [+]
  11. Klik op [ Add ... ]
  12. Klik op [ Browse ... ]

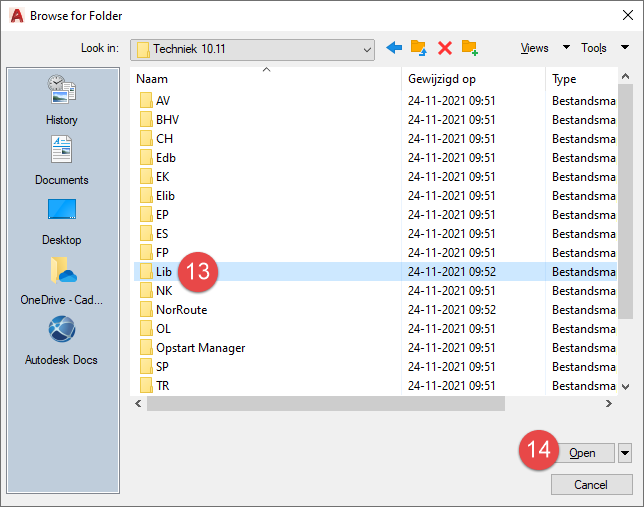

  13. Browse naar de map C:\Program Files (x86)\Cadac Group\Techniek 10.9\Lib
  14. Klik [ Open ]
    deze regel is nu toegevoegd aan de lijst onder de 'Support File Search Path'

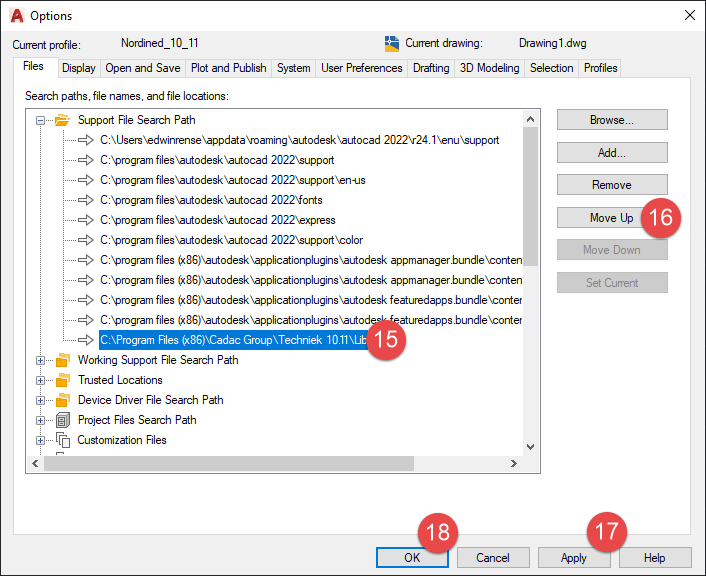

  15. Selecteer de regel: C:\Program Files (x86)\Cadac Group\Techniek 10.9\Lib
  16. Klik meermaals op de knop [ Move Up ] totdat deze regel helemaal boven aan de lijst staat:
  17. Klik [ Apply ]
  18. Klik [ Close ]
  19. Geef op de commandline de opdracht: (load "acad")
    Deze zal reageren met S::STARTUP
  20. Geef op de commandline de opdracht: (s::startup)
    De Nordined applicatie wordt nu geladen.

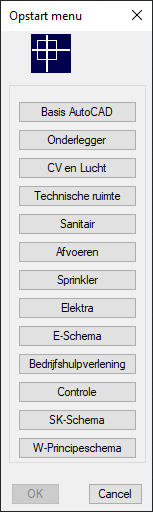

    Afhankelijk van de gekozen tekening zal de tekening een voorkeursinstellingen hebben voor de applicatie die geladen wordt, of bij een 'lege' tekening zal het Applicatiekeuze venster verschijnen:
  21. Kies de gewenste applicatie.
    De koppeling tussen AutoCAD en Nordined is nu gemaakt.

Terug naar Inhoudsopgave


Zijn zowel AutoCAD als Nordined nieuw geïnstalleerd?

AutoCAD moet minimaal 1x opgestart zijn.


Gebruik de standaard procedure voor het maken van de koppeling:

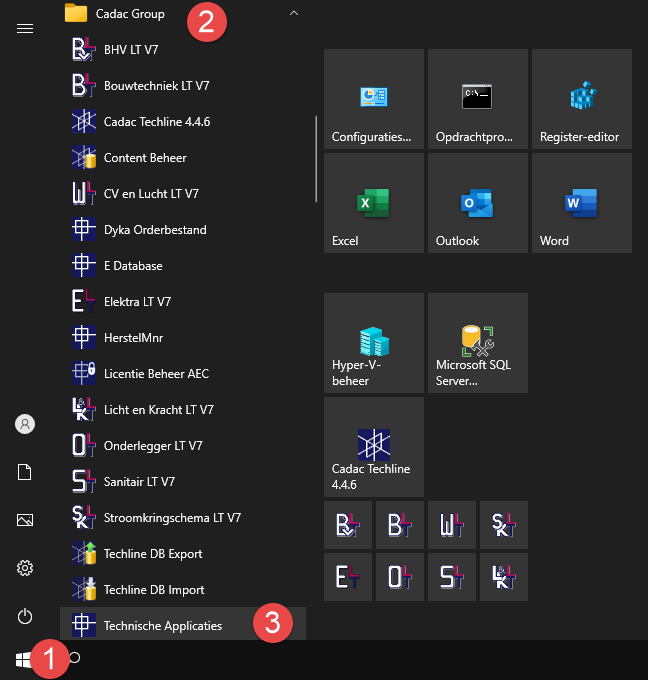

  1. Klik Windows Start
  2. Kies 'Cadac Group'
  3. Kies 'Technische Applicaties'

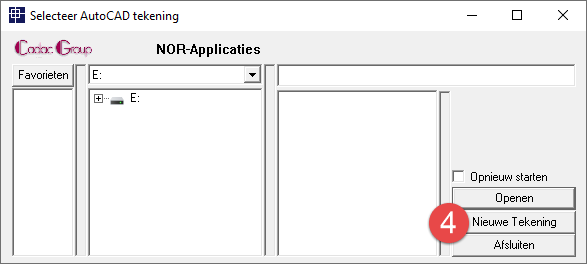

  4. In de opstartmanager klik [ Nieuwe Tekening ]
    AutoCAD wordt opgestart
  5. Klik [ New ] om een lege tekening te starten
    O.b.v. het standaard profile van AutoCAD (<<Unnamed profile>>) wordt het nieuwe profile Nordined_10_X aangemaakt met daarin de verwijzingen naar de Nordined software.
  6. Kies een applicatie:
    Bij een nieuwe opstart van AutoCAD zal Nordined beschikbaar zijn, mits het juiste profile actief is.

Bij het gebruik van meerdere profielen binnen 1 AutoCAD kan het handig zijn om snelkoppelingen te maken zodat AutoCAD met een specifiek profiel gestart kan worden.

Zie hiervoor: https://knowledge.autodesk.com/support/autocad/learn-explore/caas/sfdcarticles/sfdcarticles/Start-AutoCAD-with-different-profiles.html


Terug naar Inhoudsopgave
