Algemeen
Wat is Sanitair
Algemeen
Met Sanitair kunt u snel de plattegrond van de afvoer-, tapwater-, gas- en brandleiding-installatie in een gebouw tekenen.
NOR-Sanitair tekent de leidingen enkel-lijnig in 2D met 3D-informatie. De tekening kan in 3D worden getoond.
Een bouwkundige tekening kan als onderlegger in AutoCAD gekoppeld (XREF) worden. Een bouwkundige onderlegger kan ook getekend worden met de applicatie Onderlegger.
NOR-Sanitair draait op AutoCAD 2018-2022 onder Windows 8.1 en Windows 10 (32 en 64 bits).
Voor wie bedoeld
Sanitair is bedoeld voor:
- Installatie-bedrijven
- Tekenbureaus voor sanitaire en afvoertechnische installaties
- Gebouwbeheerders
Functionaliteit
NOR-Sanitair kent de functies voor:
- Installatie-plattegrond
- 2D/3D-tekenen van enkel-lijnige leidingen, als enkele leiding of als combinatie van verschillende leidingen.
Opgave/wijziging van peilmaat tijdens tekenen is mogelijk. - Tekenen van hoekaansluitingen en T-verbindingen, zowel van leidingen op hetzelfde peil als op verschillend peil
- Leidingberekeningen
- Automatisch coderen leidingen
- Automatisch aansluiten op sanitaire objecten
- Genereren isometrisch schema van leidingwerk
- Aanmaken materiaalstaten
- 2D/3D-tekenen van enkel-lijnige leidingen, als enkele leiding of als combinatie van verschillende leidingen.
- Sparingen
- Plaatsen en genereren van wand- en vloersparingen
- Genereren wandaanzicht wandsparingen
- Bematen sparingen
- Algemeen
- Wijzigen peilmaat, diameter en leidingsoort is mogelijk
- Bematen van de tekening
- Tekenen van pijlen en plaatsen van teksten;
- Modificeren van lagen.
- Opslaan en inlezen van laaginstellingen
- Koppeling met Vabi- en Bink-rekensoftware voor gas- en tapmaten
Informatiescheiding
De informatiescheiding - plaatsing van elementen op verschillende tekeninglagen - en de benaming van de lagen is volgens het CAD-Afsprakenstelsel, versie 2.0.
Aansluitende programma’s
Onderlegger
Om snel een schematische bouwkundige plattegrond te tekenen.
Binnen Onderlegger kunnen ruimtedefinities automatisch worden gegenereerd:
- Oppervlak volgens Vloerbedekking-oppervlak, en
- Oppervlak volgens NEN 2580
CAD-Afsprakenstelsel Versie 2.0 wordt gehanteerd voor de informatiescheiding en laagnamen.
CV&Lucht
Voor het tekenen van de volgende installatietekeningen.
- Enkellijnig tekenen van CV-installaties met 3-D informatie
- Radiator-selectie op basis van warmteafgifte berekening
- Dubbellijnig tekenen van luchtbehandelingsinstallaties in 2-D
- Kanaalafmeting te bepalen uit debiet en luchtsnelheid.
- Genereren van telstaten
Techline
Voor het tekenen van plattegronden, doorsneden en aanzichten van werktuigkundige installaties in 3D.
Technische Ruimte
Voor het dubbellijnig tekenen van plattegronden, doorsneden en aanzichten van installaties in technische ruimten.
Sprinkler
Voor het tekenen van sprinkler-installaties.
Afvoeren
Voor het dubbellijnig tekenen van Geberit®, Dyka®, Wavin®, Pipelife®, Twebo®, Milder® en Martens® afvoersystemen.
W-Principeschema
Voor het tekenen van het principeschema van de werktuigkundige installatie. Gebruik wordt gemaakt van een database voor aanvullende informatie.
Elektra
Voor het snel tekenen van de elektrotechnische installatie tekening.
Elektra kan tellijsten maken. Gegevens kunnen naar E-Database worden gestuurd om vervolgens aantallen en vermogens in installatieschema's in te vullen.
E-Schema
Voor het tekenen van elektrotechnische installatieschema's.
Met NOR-E-Database bewerkte gegevens kunnen in de installatie schema tekening worden ingelezen. (Turfstaat).
E-Database
Hierin zijn standaard gegevens van armaturen, contactdozen etc. opgenomen.
Binnen E-Database kunnen per project gegevens vanuit de tekeningen worden verzameld.
E-Tunnel
Voor het genereren van sparingen in wanden en plafonds t.b.v. tunnelbekistingen en vloerplaten.
Deze module is een uitbreiding van de standaard sparingsfunctie binnen NOR-Elektra, en wordt bij installatie hierin volledig geïntegreerd.
Stroomkringschema
Voor het tekenen van uitgebreide stroomkringschema's voor schakel- en regelkasten en het genereren van klemmenstroken
Over deze handleiding
Algemeen
Deze handleiding is tevens als 'Help' op te roepen in de applicatie met knop of via menu Applicatie, Applicatie-Help.
Schrijfwijzen
De volgende notaties voor functietoetsen, commando’s en opties worden gebruikt:
Schrijfwijze | Notatie | Voorbeeld |
Functietoetsen | vet en tussen <> | <F1>, <Enter>, <Alt><F1> |
Menu | Cursief en tussen '' | 'Bestand' |
Menukeuze | Cursief en tussen '' | 'Openen' |
Commando | Vet en met <HOOFDLETTERS> | <MOVE>, <ERASE> |
Opties, AutoCAD Nordined | <kleine letters> vet | <int>, <mid> Wijzig, Maak |
Knoppen, Tekst Plaatje | vet en tussen [ ] afbeelding en verklaring tussen ( ) | [ OK ], [ Nieuw ] |
Vensters | Cursief en tussen '' | 'Sortering maken' |
Aanwijzen/selecteren
Hiermee worden de standaard Windows handeling bedoeld.
- Zet de cursor (pijl in pull-down menu en schermmenu) met behulp van de muis op het gewenste punt;
- Klik op de linker muistoets (voor rechtshandige ingestelde muis)
<Instructieblok>
Hierin worden de te volgen stappen opgesomd.
- Doe dit …
- Klik op knop
(Applicatie Help)
- etc.
Notities, opmerkingen en aanwijzingen worden op deze manier aangegeven.
Beschrijving van het scherm
Algemeen

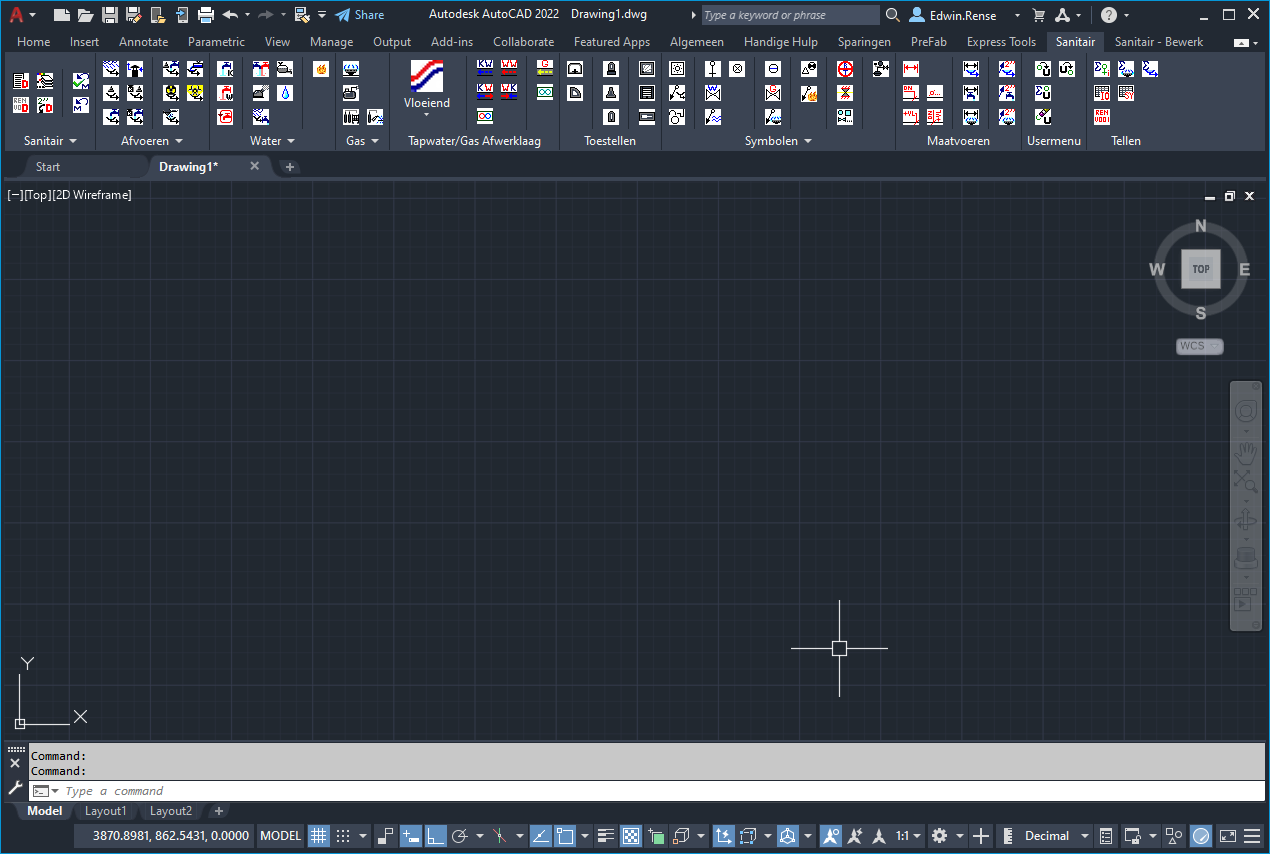

Sanitair heeft eenzelfde schermopbouw en besturing als AutoCAD.
Knoppenbalken/Toolbars

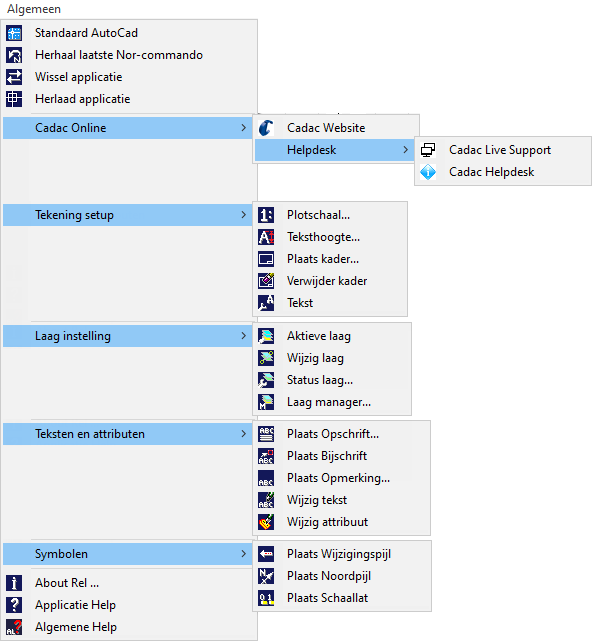

Algemeen

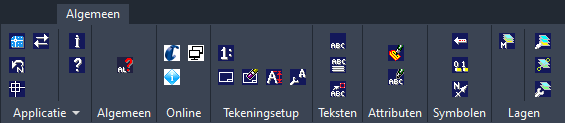

Voor elke applicatie zijn één of meerdere ribbon-Tabs beschikbaar; bijna elke functie is met een aparte knop oproepbaar.
Knoppen Ribbon-Tab 'Algemeen'
Panel: Applicatie | |||
![]() | Naar AutoCAD menu | ![]() | Herhaal laatste Nordined commando |
![]() | Wisselen menu | ![]() | Opnieuw laden van bij de tekening horende applicatie |
![]() | Release informatie | ![]() | Oproepen Helpbestand van de applicatie |
Panel: Algemeen | |||
![]() | Oproepen algemene Help | ||
Panel: Online | |||
![]() | Cadac Website | ![]() | Cadac Live Support |
![]() | Cadac Helpdesk | ||
Panel: Tekeningsetup | |||
![]() | Instellen plotschaal | ||
![]() | Instellen teksthoogte | ![]() | Tekststijl instellingen |
![]() | Plaatsen kader | ![]() | Kader verwijderen |
Panel: Teksten | |||
![]() | Plaats Opschrift | ![]() | Plaats bijschrift |
![]() | Plaats Opmerking | ||
Panel: Attributen | |||
![]() | Tekst wijzigen | ![]() | Attributen wijzigen |
Panel: Symbolen | |||
![]() | Plaatsen wijzigingspijl met wijzigingsdatum | ![]() | Plaatsen Noordpijl |
![]() | Plaatsen Schaallat | ||
Panel: Lagen | |||
![]() | Laag Manager | ![]() | Laag actief maken |
![]() | Laag (van element) wijzigen | ![]() | Laag instellingen |

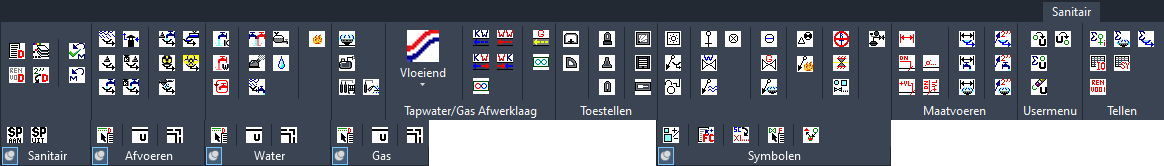

Knoppen Ribbon-Tab 'Sanitair'

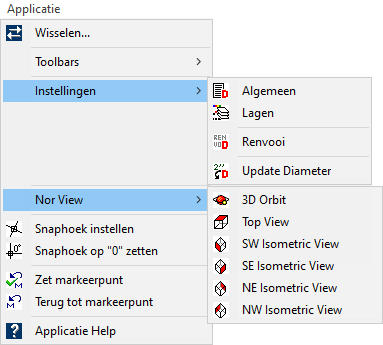

Panel: Sanitair | |||
![]() | Applicatie instellingen | ![]() | Lagen |
![]() | Renvooi | ![]() | Update diameter |
![]() | Zet markeerpunt | ![]() | Terug tot markeerpunt (<U><M>) |

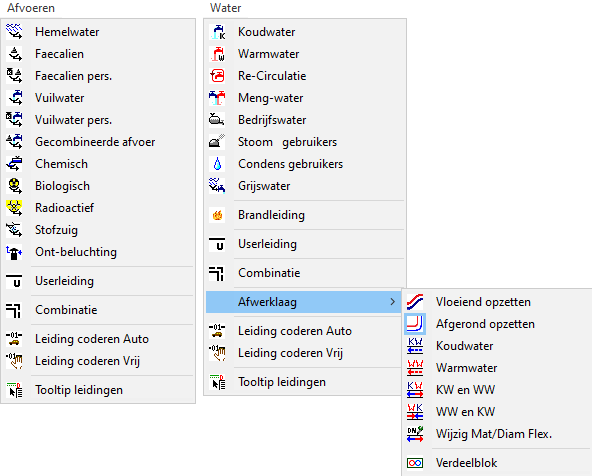

Panel: Afvoeren | |||
![]() | Teken Hemelwater afvoer | ![]() | Teken Ont-/Beluchting |
![]() | Teken faecalien | ![]() | Teken faecalien pers |
![]() | Teken Vuilwater | ![]() | Teken Vuilwater pers |
![]() | Teken gecombineerde afvoer | ![]() | Teken Chemisch |
![]() | Teken Biologisch | ![]() | Teken Radioactief |
![]() | Teken Stofzuig | ||
![]() | Tooltip Leidingen (NORTT) | ![]() | Userleiding (Afvoer) |
![]() | Combinatieleiding | ||
Panel: Water | |||
![]() | Teken Koudwater | ![]() | Teken Warmwater |
![]() | Teken recirculatie | ![]() | Teken Mengwater |
![]() | Teken Stoom (gebruikers) | ![]() | Teken Grijswater |
![]() | Teken Bedrijfswater | ![]() | Teken Condenswater |
![]() | Teken Brandleiding | ||
![]() | Tooltip Leidingen (NORTT) | ![]() | Userleiding (Tapwater) |
![]() | Combinatieleiding | ||
Panel: Gas | |||
![]() | Teken Gas (Brandstof) | ![]() | Teken Perslucht |
![]() | Teken Medisch | ![]() | Teken Technisch |
![]() | Tooltip Leidingen (NORTT) | ![]() | Userleiding (Gas) |
![]() | Combinatieleiding | ||

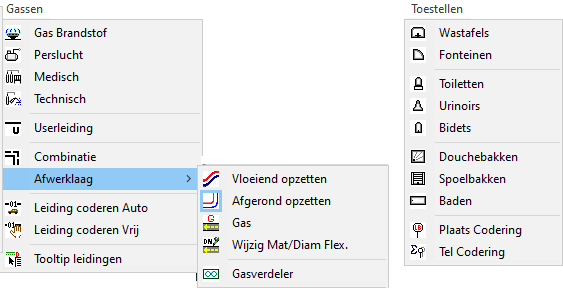

Panel: Tapwater/Gas Afwerklaag | |||
![]() | Leidingen vloeiend tekenen | ![]() | Leidingen afgerond tekenen |
![]() | Teken Koudwater | ![]() | Teken Warmwater |
![]() | Teken Koud-Warm water | ![]() | Teken Warm-Koud water |
![]() | Verdeelblok | ||
![]() | Teken Gas | ![]() | Gasverdeler |
Panel: Toestellen | |||
![]() | Wastafels | ![]() | Fonteinen |
![]() | Toileten | ![]() | Urinoirs |
![]() | Bidets | ![]() | Douchebakken |
![]() | Spoelbakken | ![]() | Baden |

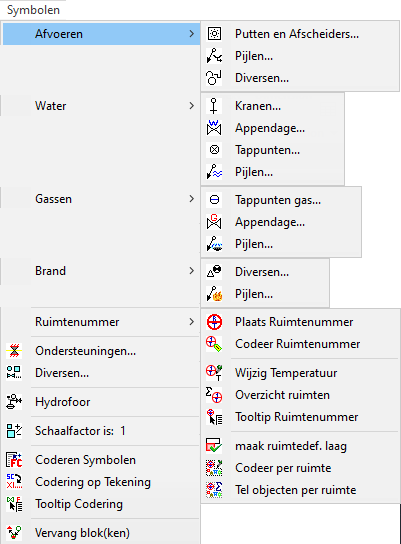

Panel: Symbolen | |||
![]() | Putten en afscheiders | ![]() | Pijlen |
![]() | Diversen | ![]() | Kranen |
![]() | Appendage | ![]() | Pijlen |
![]() | Tappunten | ![]() | Tappunten Gas |
![]() | Appendages Gas | ![]() | Pijlen |
![]() | Diversen | ![]() | Pijlen |
![]() | Plaats Ruimtenummer | ![]() | Ondersteuningen |
![]() | Diversen | ![]() | Hydrofoor |
![]() | Schaalfactor | ![]() | Coderen Symbolen |
![]() | Codering op tekening | ![]() | Tooltip Codering |
![]() | Vervang blok(ken) | ||
Panel: Maatvoeren | |||
![]() | Maatvoeren algemeen | ||
![]() | Bematen Diameters | ![]() | Bematen globaal |
![]() | Peilmaat plaatsen | ![]() | Diameter + Peilmaat |
![]() | Maatvoeren Afvoeren | ![]() | Diameteren Afvoeren |
![]() | Maatvoeren Tapwater | ![]() | Diameteren Tapwater |
![]() | Maatvoeren Gas | ![]() | Diameteren Gas |
Panel: User menu | |||
![]() | Aanmaken | ![]() | Plaatsen |
![]() | Tellen | ![]() | Verwijderen |

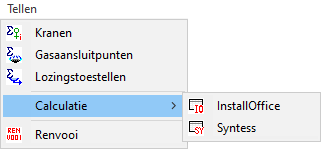

Panel: Tellen | |||
![]() | Kranen | ![]() | InstallOffice |
![]() | Tapwateraansluitpunten | ![]() | SYntess |
![]() | Lozingstoestellen | ![]() | Renvooi |

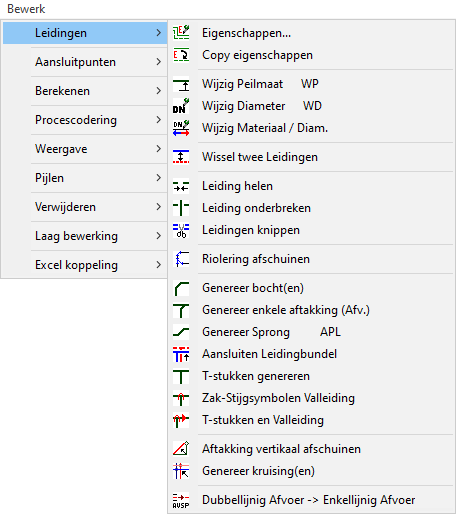

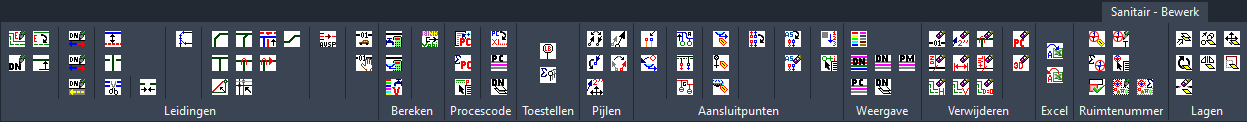

Knoppen Ribbon-Tab 'Sanitair bewerk'
Panel: Leidingen | |||
![]() | Eigenschappen... | ![]() | Copy eigenschappen |
![]() | Wijzig diameter (WD) | ![]() | Wijzig Peilmaat (WP) |
![]() | Wijzig Materiaal / Diam. star | ![]() | Wijzig Mat/Diam Flex. TW |
![]() | Wijzig Mat/Diam Flex. Gas | ||
![]() | Wissel twee Leidingen | ![]() | Leiding onderbreken |
![]() | Leidingen knippen | ![]() | Leiding helen |
![]() | Riolering afschuinen | ||
![]() | Genereer bocht(en) | ![]() | T-stukken genereren |
![]() | Aftakking vertikaal afschuinen | ![]() | Genereer enkele aftakking Afv. |
![]() | Zak-Stijgsymbolen Valleiding | ![]() | Genereer kruising(en) |
![]() | Aansluiten leidingbundel | ![]() | T-stukken en Valleiding |
![]() | Genereer sprong (APL) | ![]() | Dubbellijnig afvoer -> Enkellijnig afvoer |
![]() | Leiding coderen Auto | ![]() | Leiding coderen Vrij |

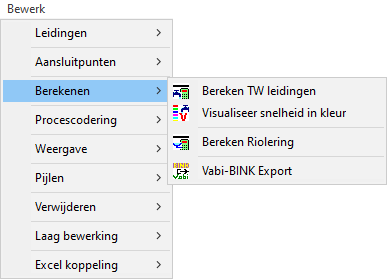

Panel: Bereken | |||
![]() | Bereken TW leidingen | ![]() | Bereken riolering |
![]() | Visualiseer snelheid in kleur | ![]() | Vabi-BINK export |

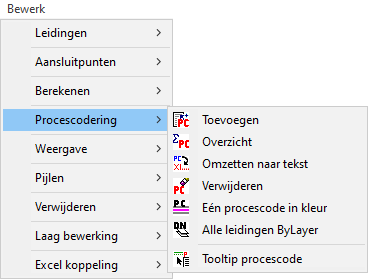

Panel: Procescode | |||
![]() | Toevoegen | ![]() | Omzetten naar tekst |
![]() | Overzicht | ![]() | Eén procescode in kleur |
![]() | Tooltip procescode | ![]() | Alle leidingen ByLayer |
Panel: Toestellen | |||
![]() | Plaats codering | ![]() | Tel codering |

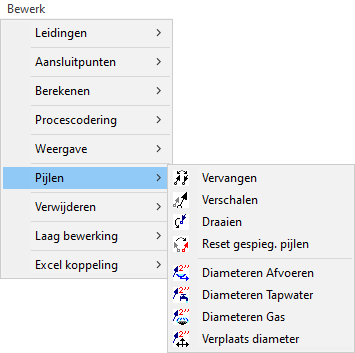

Panel: Pijlen | |||
![]() | Vervangen | ![]() | Verschalen |
![]() | Draaien | ![]() | Reset gespieg. pijlen |
![]() | Verplaats diameter | ||

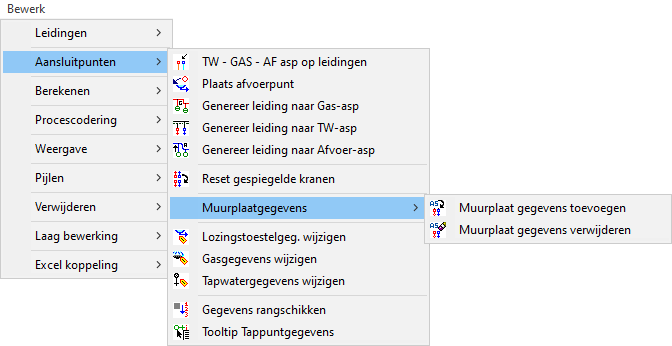

Panel: Aansluitpunten | |||
![]() | TW - GAS - AV asp op leiding | ![]() | Plaats afvoerpunt |
![]() | Genereer leiding naar Afvoer-asp | ![]() | Genereer leiding naar TW-asp |
![]() | Genereer leiding naar Gas-asp | ||
![]() | Lozingstoestelgeg. wijzigen | ![]() | Tapwatergegevens wijzigen |
![]() | Gasgegevens wijzigen | ||
![]() | Reset gespiegelde kranen | ||
![]() | Muurplaat gegevens toevoegen | ![]() | Muurplaat gegevens verwijderen |
![]() | Gegevens rangschikken | ![]() | Tooltip tappuntgegevens |

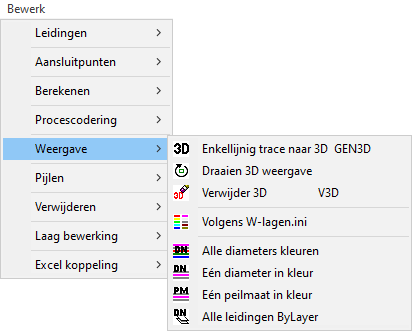

Panel: Weergave | |||
![]() | Volgens W-lagen.ini | ![]() | Alle diameters kleuren |
![]() | Eén procescode in kleur | ![]() | Eén diameter in kleur |
![]() | Eén peilmaat in kleur | ![]() | Alle leidingen ByLayer |

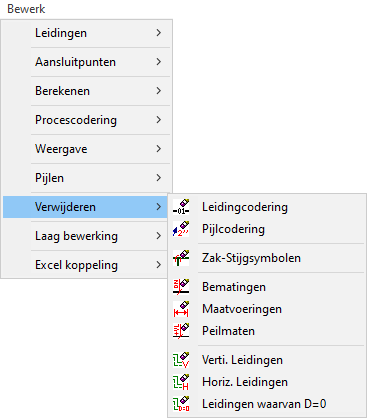

Panel: Verwijderen | |||
![]() | Leidingcodering | ![]() | Bematingen |
![]() | Horizontale leidingen | ![]() | Pijlcodering |
![]() | Maatvoeringen | ![]() | Vertikale leidingen |
![]() | Zak-Stijgsymbolen | ![]() | Peilmaten |
![]() | Leidingen waarvan D=0 | ||

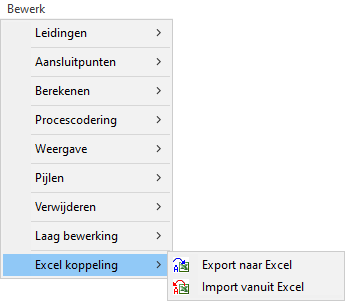

Panel: Excel | |||
![]() | Export naar Excel | ![]() | Import vanuit Excel |
Panel: Ruimtenummer | |||
![]() | Codeer Ruimtenummer | ![]() | Overzicht ruimten |
![]() | Maak ruimtedef. laag | ![]() | Wijzig tempratuur |
![]() | Tooltip ruimtenummer | ||
![]() | Codeer per ruimte | ![]() | Tel objecten per ruimte |

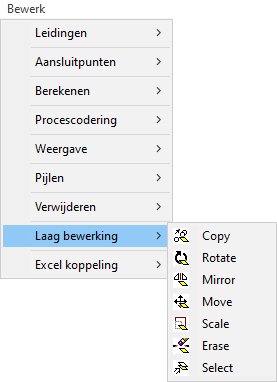

Panel: Lagen | |||
![]() | Select | ![]() | Rotate |
![]() | Erase | ![]() | Copy |
![]() | Mirror | ![]() | Move |
![]() | Scale |
Menustructuur rolmenu's
Algemeen
Alle AutoCAD en Nordined functies zijn beschikbaar in de Ribbon
Het is eventueel mogelijk om de 'pull-down' menu's te activeren:
klik op 'Show Menu Bar' in het uitklapscherm van de Quick Access Toolbar:

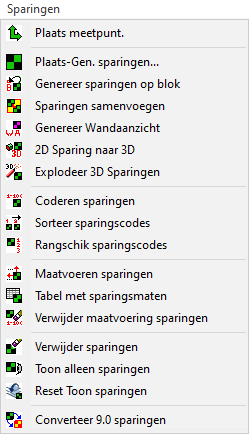

Pull-down menu's: Sanitair:
