Sanitair LT -03- Beschrijving functies - TheModus Suite LT (Nordined LT)

How to - Sanitair LT

Laatst gewijzigd op 20 mei 2021

INHOUDSOPGAVE



Beschrijving functies

Starten / Stoppen


NOR-Sanitair LT wordt opgestart vanuit het Start-menu van Windows

Bij het maken van een nieuwe tekening moeten tekeningformaat, plotschaal en teksthoogte (op de plot) worden opgegeven.

Tevens kan een kader en (eigen) stempel op de tekening geplaatst worden.


Als kader en stempel in paperspace (op een layout) geplaatst worden kan een referentiekader in modelspace gezet worden, dat correspondeert naar vorm en verschaling met het binnenkader op paperspace/layout.

Met welk papierformaat de pagina-instelling op de layout verschijnt, hangt af van instellingen van AutoCAD zelf (via Options), zoals welke printer/plotter aan nieuwe lay-outs gekoppeld moeten worden en of er een viewport wel/niet aangemaakt moet worden. Via de PageSetup zijn dan de fijnregelingen te maken. Waarschijnlijk zullen dus aanpassingen moeten gebeuren via rolmenu File, PageSetup en zal de viewport aangepast moeten worden: leggen op de hoekpunten van het binnenkader.



Starten nieuwe tekening

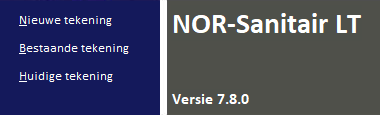

  1. Klik op icon Sanitair LT op het werkblad of via Start, Cadac Group, Sanitair LT V7
  2. Klik op knop [ Nieuwe tekening ]
  3. Klik op knop [ OK ]

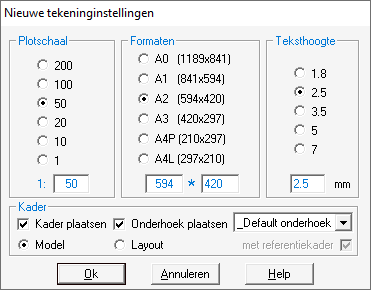

  4. Geef tekeninginstellingen op in venster
    Met de rechter muisknop klikken op 'Onderhoek plaatsen' om een eigen stempel aan de selectielijst toe te voegen. .
  5. Klik op knop [ OK ]


Starten bestaande tekening van schijf

  1. Klik op icon Sanitair LT op het werkblad of via Start, Cadac Group, Sanitair LT V7
  2. Klik op knop [ Bestaande tekening ]
  3. Selecteer tekening in venster
  4. Klik op knop [ Open ]


Starten NOR-Sanitair LT met actieve tekening

  1. Klik op icon Sanitair LT op het werkblad of via Start, Cadac Group, Sanitair LT V7
  2. Klik op knop [ Huidige tekening ]


Stoppen

  1. Klik op knop [ Einde ]in Knoppenbalk NOR-Sanitair LT en geef achtereenvolgend op:
    • NOR LT Afsluiten? Klik op knop:
      [ Ja ]
      of
      [ Nee ]
    • AutoCAD LT ook afsluiten? Klik op knop:
      [ Ja ]
      of
      [ Nee ]
    • Bij klikken op [ Ja ]
      • Tekening opslaan? Klik op knop:
        [ Ja ]
        of
        [ Nee ]


Terug naar Inhoudsopgave
