Techline -01- Algemene informatie Techline


Zuletzt geändert am: 31 augustus 2023

INHOUDSOPGAVE


Wat is Cadac Techline


Met Cadac Techline kunnen (lucht)kanalenstelsels, leidingstelsels, apparaten en toestellen getekend worden voor de gebouwtechnische installaties inclusief de technische ruimte.

Na de keuze van een leidingsysteem komen alleen de binnen dat systeem bestaande hulpstukken, appendages, afmetingen etc. beschikbaar.

Er kunnen binnen een tekening meerdere (soorten) leidingsystemen worden getekend.

Met Cadac Techline tekent u 3-dimensionaal.

Een bouwkundige tekening kan als onderlegger in AutoCAD geladen worden.

Cadac Techline draait onder AutoCAD.




Terug naar Inhoudsopgave

Voor wie bedoeld

Cadac-Techline is bedoeld voor:

  • Installatiebedrijven
  • Adviesbureaus
  • Gebouwbeheerders

Functionaliteit

Cadac-Techline kent de functies voor:

  • Applicaties:
    • Tekenen van leidingen en kanalen;
    • Tekenen van afvoerleidingen, al dan niet, onder af-/opschot;
    • Tekenen van kabelgoten (Elektra);
    • Plaatsen van appendages en apparaten;
    • Plaatsen van radiatoren;
    • Toekennen van positienummering;
    • Plaatsen van renvooi op tekening;
    • Genereren van doorsneden en aanzichten;
    • Genereren telstaten van apparaten, appendages en hulpstukken;
    • Presentatie van de installatie in 1D (enkele lijn), 2D en 3D;
    • Opdelen van de installatie in prefab-secties;
    • Genereren van deeltekeningen voor prefab-secties.
  • Algemeen:
    • Bematen van de tekening;
    • Opslaan en inlezen van laaginstellingen.
    • Opnemen van eigen symbolen
    • Aanvullen van Appendages in database.

Informatiescheiding

De informatiescheiding - plaatsing van elementen op verschillende tekeninglagen - en de benaming van de lagen is volgens het CAD-Afsprakenstelsel, versie 4.0.


Terug naar Inhoudsopgave



Beschrijving van het scherm

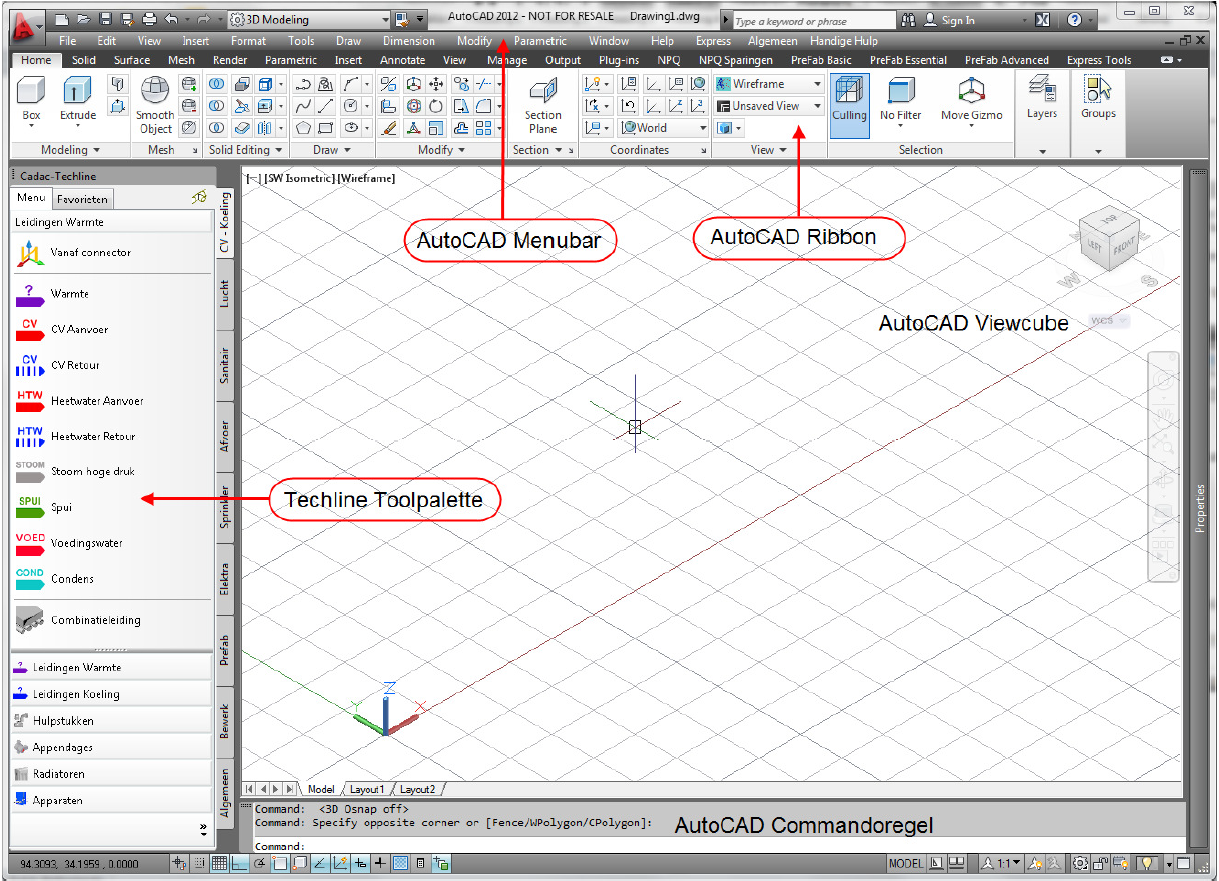

Cadac-Techline plaatst een extra Toolpalette Cadac-Techline binnen AutoCAD

en heeft dus dezelfde schermopbouw en besturing als AutoCAD.

De AutoCAD Ribbon met de standaard AutoCAD functies is gewoon te

gebruiken.


Eventueel kan de oude menubalk zichtbaar worden gezet als de variabele

MENUBAR op 1 wordt gezet.




Terug naar Inhoudsopgave

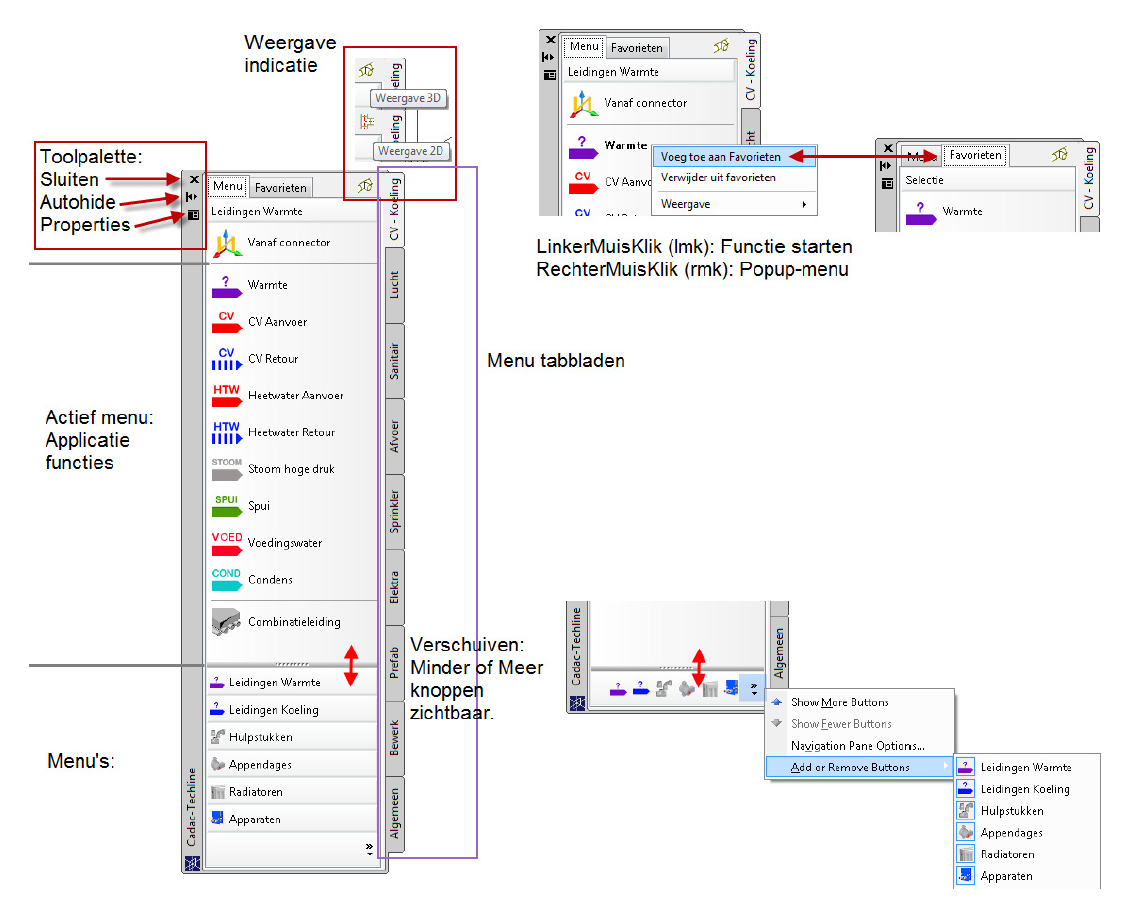

De Toolpalette Cadac-Techline is opgedeeld in een aantal tabbladen; per tabblad zijn groepen gedefinieerd. Na activering van een groep komen de functies beschikbaar.

Binnen de Toolpalette kan gewisseld worden tussen de "Menu"-uitvoering en de "Favorieten"-uitvoering.

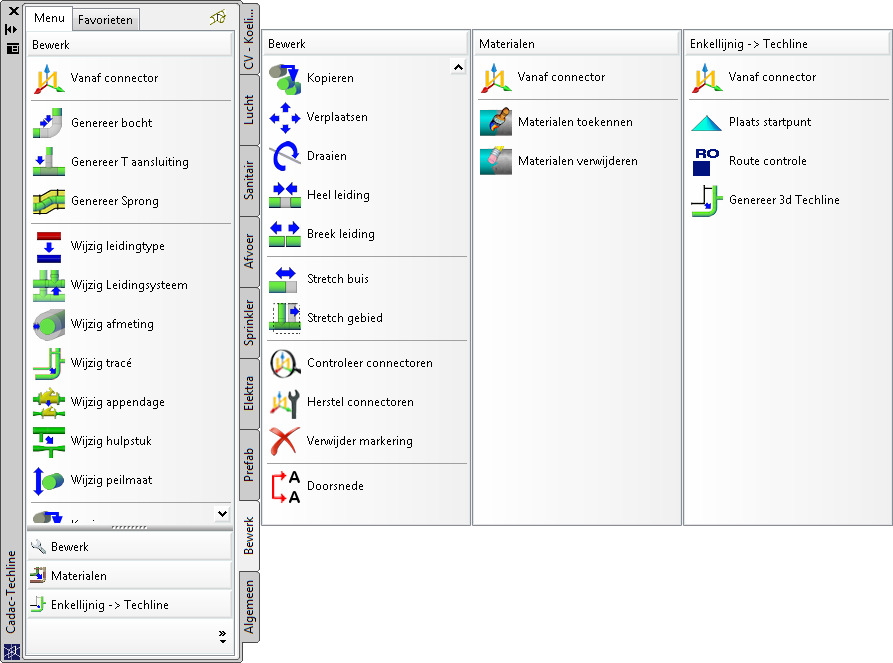

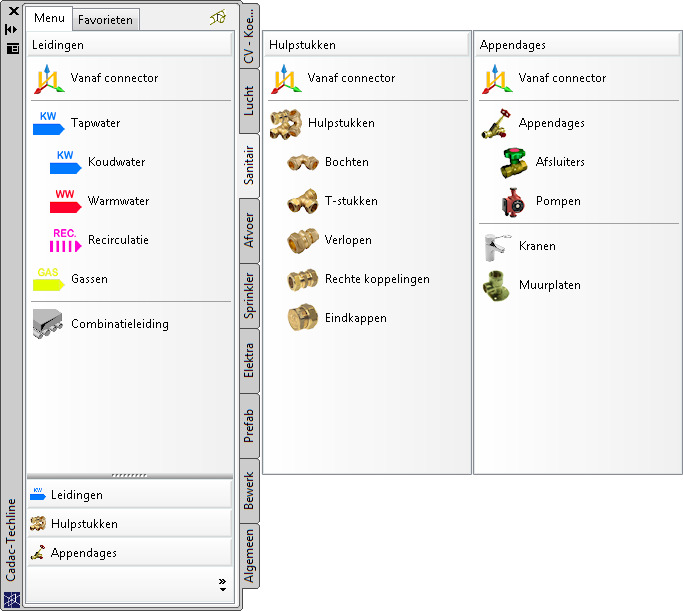

De "Menu"-uitvoering heeft de tabbladen:

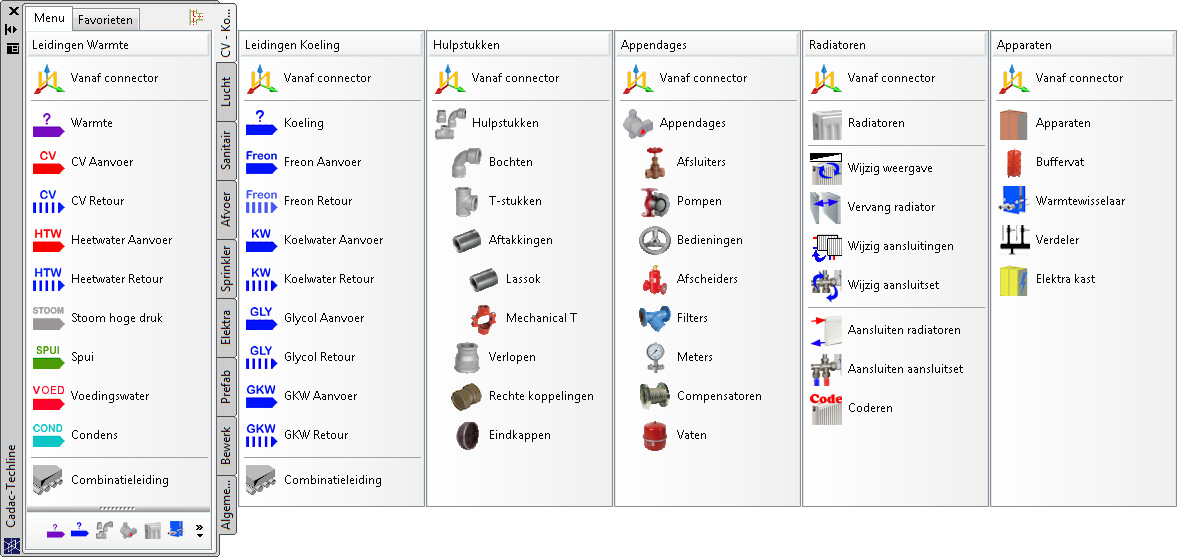

  • CV – Koeling ( Leidingen, Hulpstukken, Appendages, Radiatoren, Apparaten)

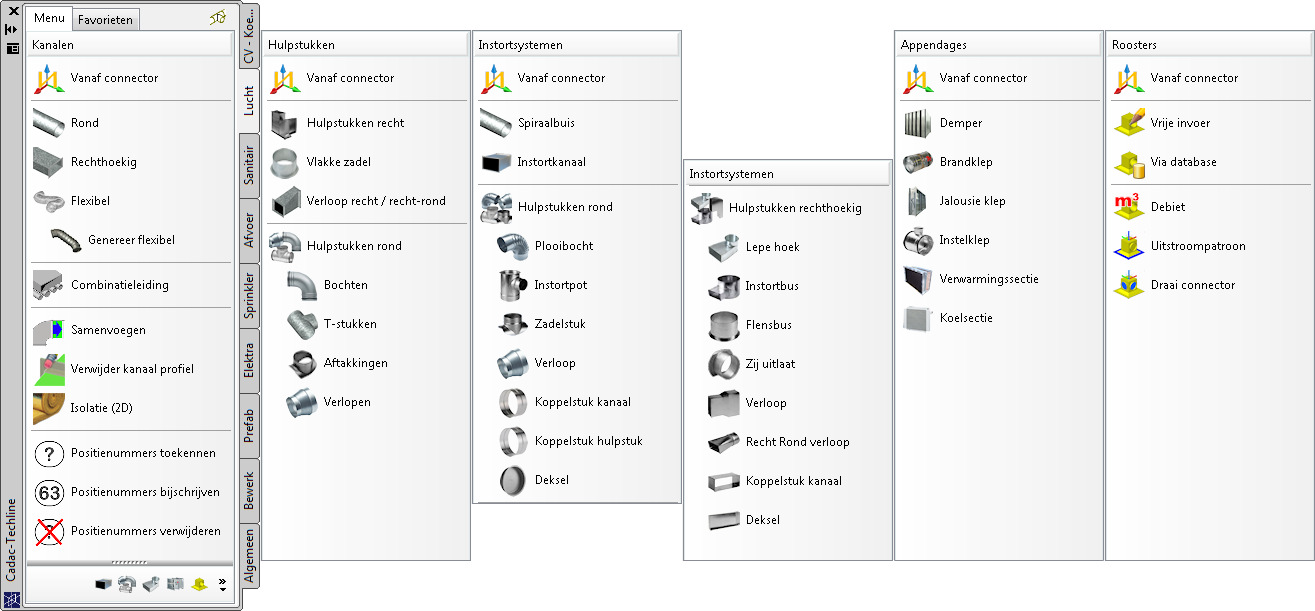

  • Lucht ( Kanalen, Hulpstukken, Instortsystemen, Appendages, Roosters)
  • Sanitair (Leidingen, Hulpstukken, Appendages)

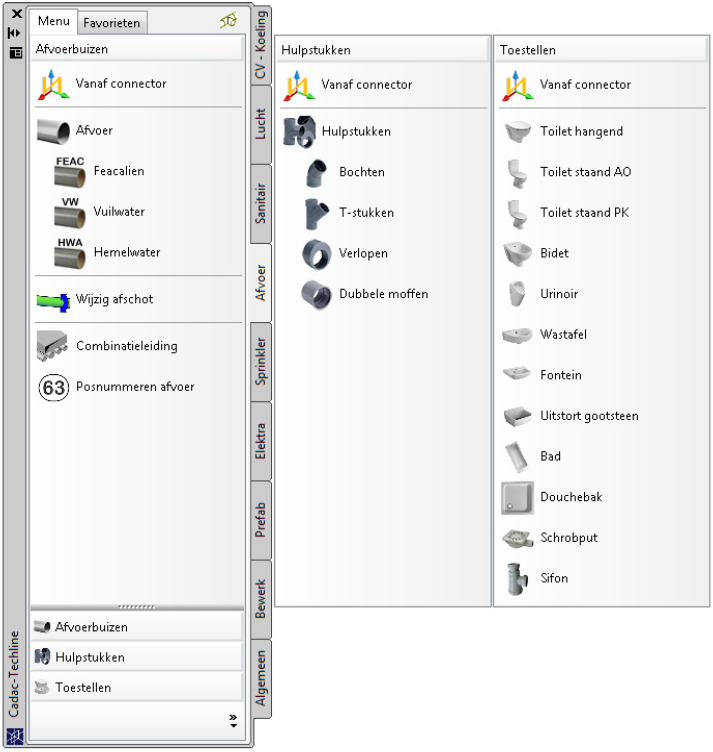

  • Afvoer ( Afvoerbuizen, Hulpstukken, Toestellen

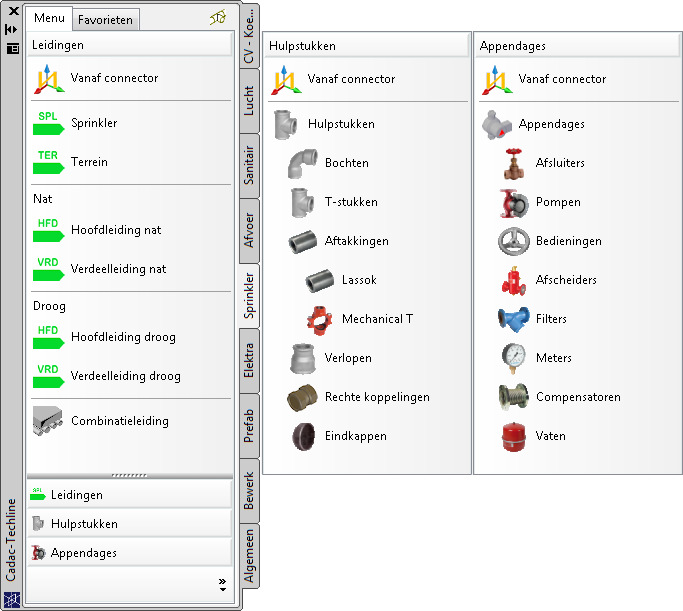

  • Sprinkler ( Leidingen, Hulpstukken, Appendages)

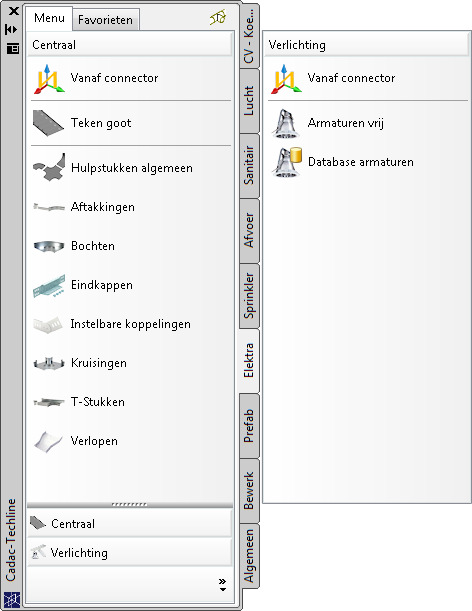

  • Elektra ( Centraal, Verlichting)

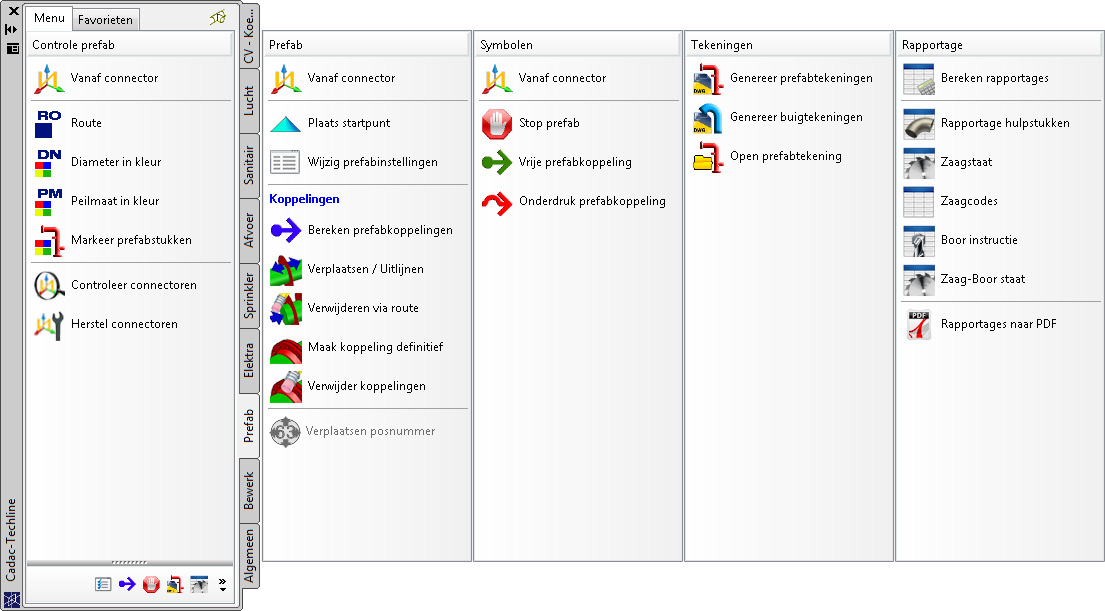

  • Prefab ( Controle prefab, Prefab, Symbolen, Tekeningen, Rapportage)
  • Bewerk ( Bewerk, Materialen, Enkellijnig -> Techline)

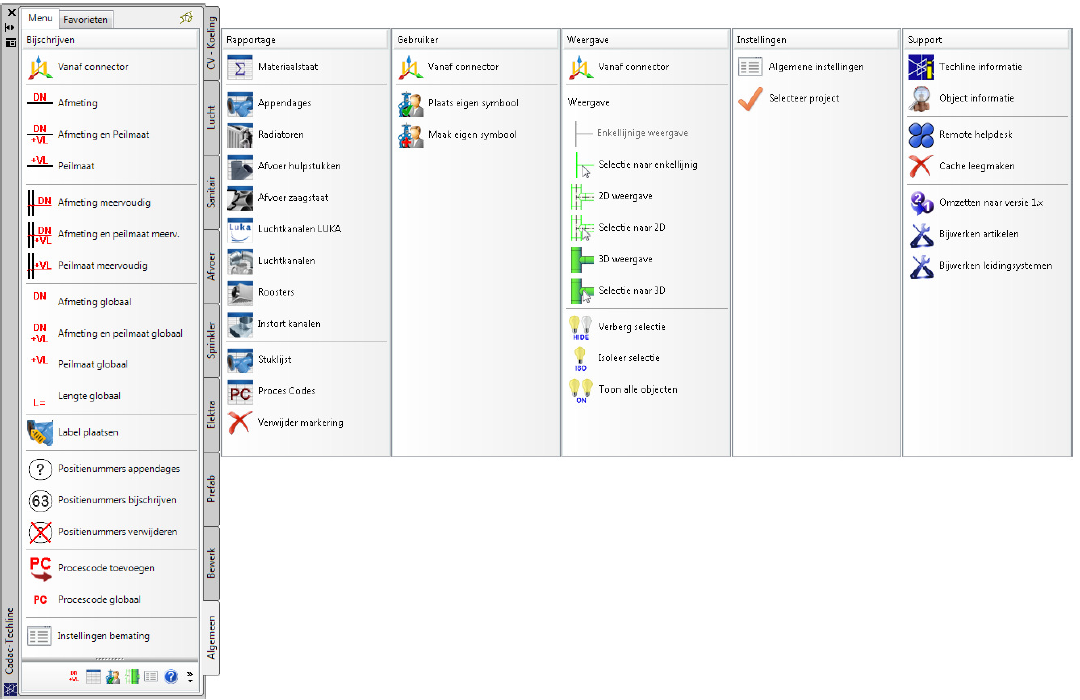

  • Algemeen (Bijschrijven, Rapportage, Gebruiker, Weergave, Instellingen, Support)

Op "Favorieten" kunt u de meest gebruikte functies plaatsen. De inhoud van tabblad "Favorieten" is gekoppeld aan de bijbehorende menu-tabbladen.


De scheiding tussen functiegedeelte en menugedeelte kan verplaatst worden. Bij verkleining van het menugedeelte worden de menu's verkleind tot iconen naast elkaar.

De toolpalette kan "docked" of "floating" zijn.


Terug naar Inhoudsopgave
