NXTdim Inventor Property Editor
INHOUDSOPGAVE
Administrator Handleiding
Introductie
NXTdim Inventor bestaat uit een set van aanvullende tools en mogelijkheden binnen Autodesk Inventor, dat de productiviteit aanzienlijk verbetert. Variërend van kleine hulpprogramma's tot de voornaamste tijd besparende functies, zoals de Property Editor.
NXTdim Inventor Property Editor
In de Property Editor Configuratie, kan de property editor worden geactiveerd of gedeactiveerd. The layout, van de property editor, kan worden aangepast in Propertyeditor.xml.
Property Editor Configuratie
De settings voor the Property Editor kunnen worden aangepast in de file: PropertyEditor.xml, die op de volgende locatie staat:
| Windows 10,11 | C:\Users\[username]\AppData\Roaming\NXTdim [version] |
The XML file kan worden aangepast d.m.v. jouw favoriete plain-text editor zoals, Notepad, Notepad++ of Microsoft XML Notepad.
Wijzigingen binnen XML files, d.m.v. speciale XML editor, is over het algemeen makkelijker, omdat de structuur van de file beter wordt weergegeven.
Elk veld binnen de Property Editor schrijft, zowel naar de standaard 'iProperty' velden, als naar de 'Custom iProperty' velden. Bovendien kan het specifiek worden aangegeven of een veld nodig is, of niet. Afhankelijk van de Inventor omgeving, kunnen verschillende velden worden gespecificeerd. Voor bepaalde omgevingen, kan ook een set van optionale velden worden gebruikt.
Afzonderlijke configuraties kunnen worden ingesteld in de PropertyEditor.xml in de volgende omgevingen:
ipt | Inventor Parts |
| iam | Inventor Assemblies |
| ipn | Inventor Presentations |
| idw | Inventor IDW Drawings |
| dwg | Inventor DWG Drawings |
Een Property regel moet minstens de volgende velden bevatten:
| name | Name of the Standard or ‘Custom iProperty’ in Inventor |
| type | Type of the iProperty (Standard/ Custom) |
| alias | The name as displayed in the form |
| required | Indicates whether the Property is required to fill (true/ false) |
| readonly | Indicates if a Property can be edited in the Property Editor dialog. A property that is set as 'required' cannot be 'read-only'. |
| maxlength | Optional setting that limits the maximum number of characters that may be used. |
Enn overzicht van de verschillende velden, die kunnen worden gebruikt, zijn hieronder beschreven.
Textbox
Om een 'textbox' in de Property Editor te creëren, zoals zichtbaar in plaatje hierboven, gebruik de volgende XML-code:
Voor een Standaard iProperty
<property name="Title" type="Standard" alias="Title" required="false" readonly="false"/>
<property name="Title" type="Standard" alias="Title" required="false" readonly="false" maxlength="30"/>
Voor een ‘Custom iProperty’
<property name="Feature" type="Custom" alias="Feature" required="false" readonly="false"/>
<property name="Feature" type="Custom" alias="Feature" required="false" readonly="false" maxlength="30"/>
Mocht de ‘Custom iProperty’ nog niet bestaan in het Inventor document, dan wordt het automatisch gecreëerd.
In de lijst hieronder bevat, alle mogelijke Standaard iProperties die kunnen worden gebruikt in alle secties. In elke regel kan de XML tag 'Alias' worden aangepast naar jouw inzicht. Je kunt de XML tag 'required' gebruiken als je de waarde verplicht wil laten invullen.
<property name="Title" type="Standard" alias="Title" required="false"/>
<property name="Subject" type="Standard" alias="Subject" required="false"/>
<property name="Author" type="Standard" alias="Author" required="false"/>
<property name="Keywords" type="Standard" alias="Keywords" required="false"/>
<property name="Comments" type="Standard" alias="Comments" required="false"/>
<property name="Revision Number" type="Standard" alias="Revision Number" required="false"/>
<property name="Category" type="Standard" alias="Category" required="false"/>
<property name="Manager" type="Standard" alias="Manager" required="false"/>
<property name="Company" type="Standard" alias="Company" required="false"/>
<property name="Part Number" type="Standard" alias="Part Number" required="false"/>
<property name="Project" type="Standard" alias="Project" required="false"/>
<property name="Cost Center" type="Standard" alias="Cost Center" required="false"/>
<property name="Checked by" type="Standard" alias="Checked by" required="false"/>
<property name="Engr Approved by" type="Standard" alias="Engr Approved by" required="false"/>
<property name="User Status" type="Standard" alias="User Status" required="false"/>
<property name="Catalog web link" type="Standard" alias="Catalog web link" required="false"/>
<property name="Description" type="Standard" alias="Description" required="false"/>
<property name="Vendor" type="Standard" alias="Vendor" required="false"/>
<property name="Mfg Approved by" type="Standard" alias="Mfg Approved by" required="false"/>
<property name="Cost" type="Standard" alias="Cost" required="false"/>
<property name="Designer" type="Standard" alias="Designer" required="false"/>
<property name="Engineer" type="Standard" alias="Description" required="false"/>
<property name="Authority" type="Standard" alias="Authority" required="false"/>
<property name="Stock Number" type="Standard" alias="Stock Number" required="false"/>
Combobox
Per definitie, een 'combobox' kan een custom value hebben, naast de lijst items. Een 'combobox' heeft de XML attribute 'listonly' set op 'false'. Er is geen limit op het aantal numbers of items in de list.
Opmerking: Wanneer er een multi-value list is gebruikt, kan de property regels niet eindige op '/>' maar met een enkele '>'
De property tag moet worden afgesloten en eindige met </property>
<property name="Category" type="Standard" alias="Machine Group" required="true">
<list required="true" listonly="false">
<listitem>Machine Group 1</listitem>
<listitem>Machine Group 2</listitem>
<listitem>Machine Group 3</listitem>
<listitem>Machine Group 4</listitem>
<listitem>Machine Group 5</listitem>
</list>
</property>
Listbox
In tegenstelling tot de 'combobox', is de waarde van een 'listbox' gelimiteerd tot de items in de lijst. Een 'listbox' heeft de XML attribute 'listonly' set op 'true'. Er is geen limit op het aantal items in de lijst. Een voorbeeld is zichtbaar hieronder:
<property name="Category" type="Standard" alias="Machine Group" required="true">
<list required="true" listonly="true">
<listitem>Machine Group 1</listitem>
<listitem>Machine Group 2</listitem>
<listitem>Machine Group 3</listitem>
<listitem>Machine Group 4</listitem>
<listitem>Machine Group 5</listitem>
</list>
</property>
Er moet extra aandacht worden besteed aan de speciale characters, als deze worden gebruikt in de lijst items. De volgende notaties moeten worden gebruikt. Vergeet niet de puntkomma!
& (ampersand) = &
< (less-than sign) = <
> (greater-than sign) = >
" (quotation mark) = "
' (apostrophe) = '
BOM Structure
Door de volgende XML tag toe te voegen in de XML file, een lijst 'BOM Structure' zal automatische verschijnen in de Property Editor dialog. Deze optie kan alleen gebruikt worden in de 'ipt' en 'iam' gedeelten.
<BOMStructure />

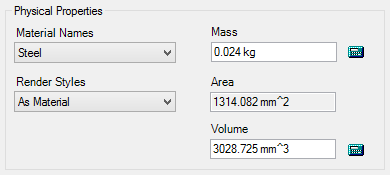

Physical Properties
Door de volgende XML tag toe te voegen in de XML file, een lijst 'Physical Properties' zal automatische verschijnen in de Property Editor dialog. Deze optie kan alleen gebruikt worden in de 'ipt' gedeelte.
<PhysicalProperties />
Drawing Status
Door de volgende XML tag toe te voegen in de XML file, een lijst 'Drawing Status' zal automatische verschijnen in de Property Editor dialog. Deze optie kan alleen gebruikt worden in de 'idw' en 'dwg' gedeelten.
<DrawingStatus />
Date Properties
De Standaard 'Date iProperties' kan worden gebruikt is verschillende gedeelten. Het is belangrijk dat de property naam van de standaard property, inclusief is, in het gedeelte van de keuze.
<property name="Creation Time" type="Standard" alias="Date Created" valuetype="date"/>
<property name="Date Checked" type="Standard" alias="Date Checked" valuetype="date"/>
<property name="Engr Date Approved" type="Standard" alias="Date Eng Approved" valuetype="date"/>
<property name="Mfg Date Approved" type="Standard" alias="Date Mfg Approved" valuetype="date"/>
Gebruikers Handleiding
Dit gedeelte omschrijft de functionaliteit binnen de NXTdim Inventor Property Editor.
NXTdim Inventor Property Editor
Na installatie van de ‘NXTdim Inventor Tools’ kan de functionaliteit, zoals omschreven in deze handleiding, direct worden gebruikt. Desondanks is het advies eerst de 'Tools Options', in de 'NXTdim Tools' tab > 'Options' panel, te openen. Zie de corresponderende pagina in de help voor een uitleg over de instellingen.
Voordat je de ‘Property Editor’ gaat gebruiken, zal je, jullie eigen configuratie voor de specifieke velden, moeten configureren. Zie hier voor de corresponderende pagina voor de gedetailleerde uitleg.
Nadat je alle instellingen hebt gemaakt, kan je deze makkelijk exporteren en distribueren door jullie organisatie. Dit zodat alle gebruikers, binnen de organisatie, werken met dezelfde standaard instellingen.
Main Panel
Property Editor
De ‘Property Editor’ kan gezien worden als vervanging van de standaard Inventor ‘iProperties’ dialog. Het geeft een aantal waardevolle toevoegingen, zoals:
- Aangepaste namen voor iProperties
- Alleen de properties die binnen de organisatie moeten worden gebruikt zijn zichtbaar.
- Mogelijkheid tot gebruik van dropdown lijsten.
- Mogelijkheid om bepaalde properties als verplicht invullen in te stellen.
Binnen de volgende Inventor omgevingen, kun je de properties configureren :
ipt | Inventor Parts |
| iam | Inventor Assemblies |
| ipn | Inventor Presentations |
| idw | Inventor IDW Drawings |
| dwg | Inventor DWG Drawings |
In de onderstaande plaatje wordt de Property Editor getoond. De velden in de dialog kunnen worden geconfigureerd per omgeving. Klik hier voor meer informatie, hoe te configureren, van de Property Editor velden.
De Property Editor kan op de volgende manieren worden gebruikt:
Automatisch bij het opslaan van het document.
Als de ‘Auto Show On Initial Save’ optie actief is, in de 'General tab' van de 'Tools Options', wordt the dialoog automatisch opgestart, wanneer je, het Inventor document, voor het eerst opslaat. Dit geldt ook voor documenten gemaakt in 'Frame-Generator' bijvoorbeeld, maar niet voor 'Content Center' gegenereerde documenten.
Handmatig door de Tool in de ribbon te activeren
Als je de iProperties wil zien of aanpassen, van het actieve Inventor document, kun je dat doen door, op de 'Property Editor' in de 'NXTdim tools' ribbon in de 'Main Panel', te klikken.
