INHOUDSOPGAVE
- Werken in de database
Werken in de database
Starten / Eindigen in database
Algemeen
Bij het starten van E-Database komt u terecht in de database. Vanuit de database kan eventueel ook Elektra worden gestart met een van de bij het project horende tekeningen.
Starten Database-gedeelte
- Selecteer het E-Database icon
Wilt u het laatst gebruikte project openen- Ja;
Klik op knop [ Ja ], het menu met tabellen wordt geopend. - Nee;

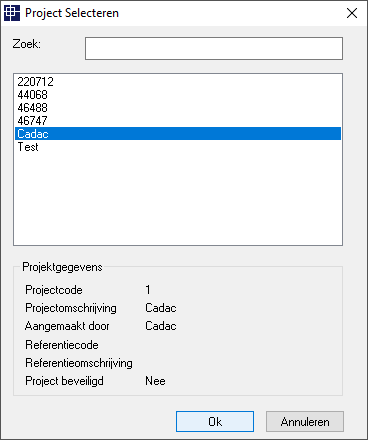

Klik op knop [ Nee ] en selecteer te openen project
- Ja;
Starten AutoCAD-gedeelte
- Alleen voor die tekeningen waarvoor reeds extract naar database is uitgevoerd.
- Start de database
- Selecteer 'AutoCAD starten' in menu 'Tekening'
- Selecteer 'Elektra' in het vervolgmenu
- Selecteer de tekening door dubbelklikken
Wisselen tussen Database en Tekening
- Toets <Alt><Tab>
of
Selecteer in de Start-balk:- [ Nor-Elektra Database 9.0.3 ] – voor de database
- [ AutoCAD 20xx – <tekeningnaam> ] – voor de tekening
Verlaten Databasegedeelte (E-DATABASE)
- Selecteer 'Afsluiten' in menu 'Bestand'
of
Kik op knop [ X ] rechtsboven in het venster
of
Toets <Alt><F4>
Wilt u de applicatie beëindigen ? - Klik [ Ja ]
Het aanmaken van een nieuw project
Algemeen
Bij het aanmaken van een nieuw project zijn een aantal situaties denkbaar:
- Geheel nieuw project, zonder overeenkomsten met een ander project.
- Hierbij zal bij het vullen van de projectarmaturentabel vooral gebruik gemaakt worden van de armatuurgegevens uit de armaturencatalogus tabel.
- Project dat overeenkomsten heeft met een bestaand project
- Hierbij zal bij het vullen van de projectarmaturentabel gebruik gemaakt kunnen worden van de armatuurgegevens uit dat andere project en kunnen gegevens gehaald worden uit de armaturencatalogus tabel.
- Project dat identiek is aan een ander project
- Hierbij kan de projectarmaturen tabel uit dat andere project als referentietabel gebruikt worden. Dit betekent, dat voor beide projecten dezelfde projectarmaturentabel gebruikt wordt.
- Wijziging van de projectarmaturen tabel geldt dan voor beide projecten (of alle projecten die gebruik maken van hetzelfde referentie project).
- Vanuit alle projecten kunnen in dezelfde projectarmaturen tabel wijzigingen/toevoegingen gemaakt worden.
- Project met laagspanningsgebieden
- Voor elk – in de installatietekening ingevoerd – laagspannings-gebied wordt automatisch een project aangemaakt.
- Hierbij is het project van de tekening het referentieproject.
Bij het aanmaken van een project moet een map voor de uitvoer naar E-Schema worden opgegeven. Deze map wordt gebruikt om bestanden in te plaatsen die nodig zijn voor de uitwisseling van en naar Elektra en E-Schema (default C:\NorTemp\). De tekeningen kunnen ook in andere mappen geplaatst worden.
Als een project is aangemaakt worden vanuit Elektra bij met maken van een extract naar de database de projecttekeningen kenbaar gemaakt in de database.
Daarna is het ook mogelijk om vanuit E-Database de projecttekeningen (Elektra) te starten.

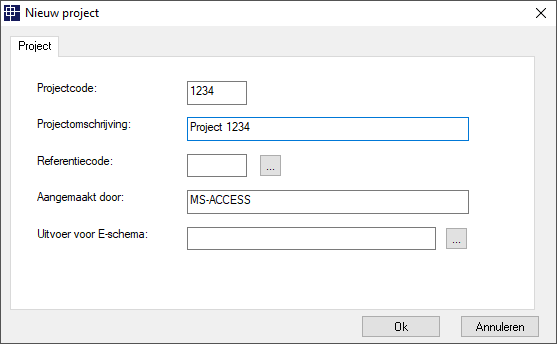

Aanmaken nieuw project
- Selecteer 'Aanmaken…' in menu 'Project'
- Vul in tabblad 'Project' in:
- Projectcode
- Projectomschrijving;
- Als de projectarmaturen-tabel van het nieuwe project identiek is aan de projectarmaturen-tabel van een bestaand project kan dit worden opgegeven bij de Referentiecode:
Het wel of niet gebruiken van een referentieproject kan later niet meer worden gewijzigd.- Klik op knop [ … ] en selecteer het referentieproject;.
- Klik op knop [ OK ]
Wilt u de wijzigingen opslaan?- Klik op knop [ Ja ]
Het verwijderen van een project
Algemeen
Projecten kunnen uit de database worden verwijderd.
Als de gegevens wel gearchiveerd moeten worden, zal het project eerst moeten worden geëxporteerd. Het exportbestand kan dan op de server, op tape of CD worden gearchiveerd. Later kan een geëxporteerd project eventueel weer worden geïmporteerd om verder bewerkt te worden.
Met een menufunctie kan een project daarna uit de database worden verwijderd.
Verwijderen van een project
- Selecteer 'Verwijderen…' in menu 'Project'

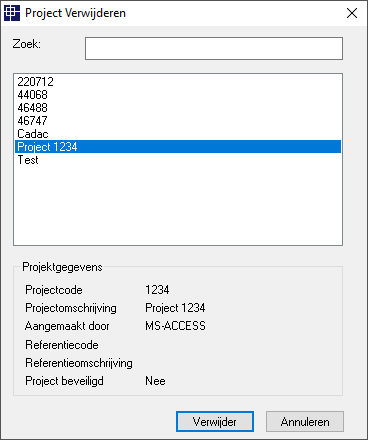

- Selecteer in venster 'Project Verwijderen' het te verwijderen project
- Klik op knop [ Verwijder ]
Project '...' verwijderen? - Klik op knop [ Ja ]
Het project is verwijderd. - Klik [ OK ]
De tekeningen die met dit project verbonden waren blijven ongewijzigd op schijf.

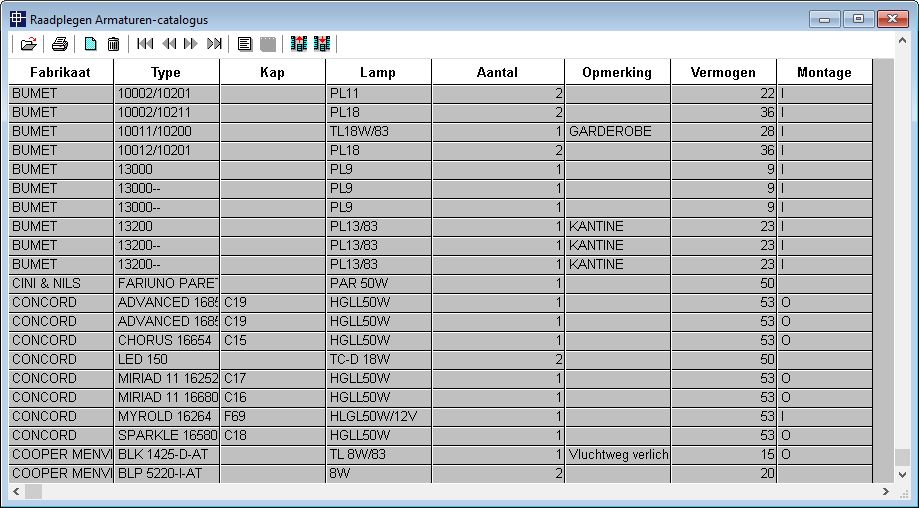

Armaturencatalogus
Algemeen
De tabel met armaturencatalogus bevat een aantal veel gebruikte armaturen, maar wordt niet door Cadac bijgehouden. De gebruiker moet ontbrekende (of nieuwe) armaturen en gegevens zelf toevoegen.
De armaturencatalogus-tabel is vanuit alle projecten aan te roepen en aan te vullen.
In de projectarmaturen tabel kunnen de armatuurgegevens vanuit de armaturencatalogustabel worden overgenomen en worden gekoppeld aan een Armatuurcode.

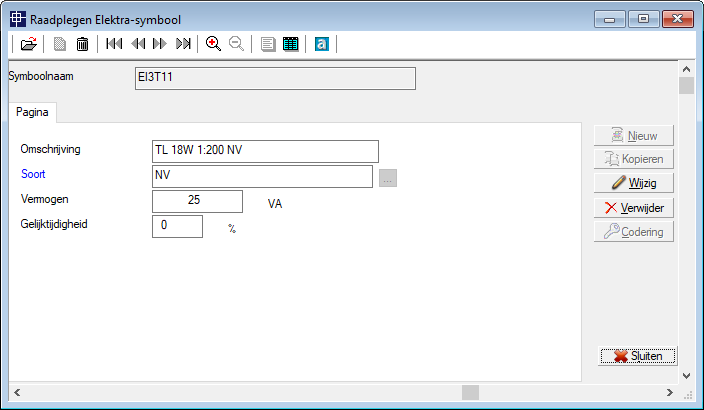

Elektra-symbolen
Algemeen
Van elk symbool moet worden aangegeven tot welke rubriek dit symbool hoort. Hoe het vermogen van een symbool moet worden doorgerekend is afhankelijk van welke rubriek er aan toegekend is.
De tabel met elektrasymbolen wordt gevuld uitgeleverd. Als op de elektra-tekening echter nieuwe, binnen de database nog onbekende, symbolen staan worden deze symbolen automatisch aan de tabel toegevoegd. Wel zal dan de soort voor de betreffende symbolen moeten worden opgegeven. De referentietabel met beschikbare soorten moet daarvoor gebruikt worden. Dit geldt ook voor veel samengestelde symbolen.
De objecten (symbolen) in de installatietekening zijn t.b.v. de turfstaat onderverdeeld in een aantal soorten (of rubrieken). Onderstaande lijst kan worden uitgebreid.
| Rubriek | Omschrijving |
| TL | TL-verlichting |
| GL | Gloeilampen |
| PL | PL-verlichting |
| NV | Noodverlichting |
| TP | Transparanten *) |
| WCD | (wand)contactdozen |
| WCD2 | (wand)contactdozen, 2 fase *) |
| WCD4 | (wand)contactdozen, 3 fase + Nul *) |
| ASP | Aansluitpunten |
| KAST | Verdeelkasten |
| NUL | geen vermogen |
*) sinds versie 8.1 is de tabel uitgebreid. De bestaande database is te actualiseren met ascii bestand 'Update EDB.asc' te vinden in de map '%appdata%\<gebruiker>\Techniek x.x\Edb\D', die 'Transparanten' en 'Noodverlichting' van elkaar scheidt, en de nieuwe symbolen aanvult, zodat de database weer actueel is. Dit ascii-bestand moet worden geïmporteerd en daarbij moeten Vermogenssoort en Elektra-symbool worden toegevoegd en aangepast.
Veld 'Vermogen' wordt alleen gebruikt:
- Als er bij het symbool in de tekening geen vermogen is opgegeven, en
- Als er bij het projectarmatuur geen vermogen is opgegeven
- Als ook in deze tabel geen vermogen is opgegeven (of '0') zal een vermogen van 200 VA worden gerekend.
Veld Gelijktijdigheid: alleen in te vullen als het symbool een afwijkende gelijktijdigheid heeft. Dit veld zal nauwelijks worden gebruikt.
Projectarmaturen
Algemeen
Bij elk project worden voor armaturen armatuurcodes vastgesteld, die vervolgens in de Elektra installatie-tekening worden gebruikt.
Twee werkwijzen zijn mogelijk om armatuurcodes en armaturen aan elkaar te koppelen.
- Eerst opstellen lijst met armatuurcodes en armaturen
- vervolgens armaturen coderen in de tekening
- en de tekening dumpen naar de database
- Eerst armaturen coderen in de tekening
- Vervolgens de tekening dumpen naar de database
- en in de database armatuurcodes koppelen aan armaturen uit de armaturencatalogus of uit andere projecten
Koppelen armatuurcode aan armatuur
- Voordat een extract van tekening(en) naar de database is gemaakt kunnen al armaturen aan armatuurcodes worden toegekend.
Hierbij worden armatuurgegevens gehaald uit de armaturencatalogus tabel of uit een ander project.

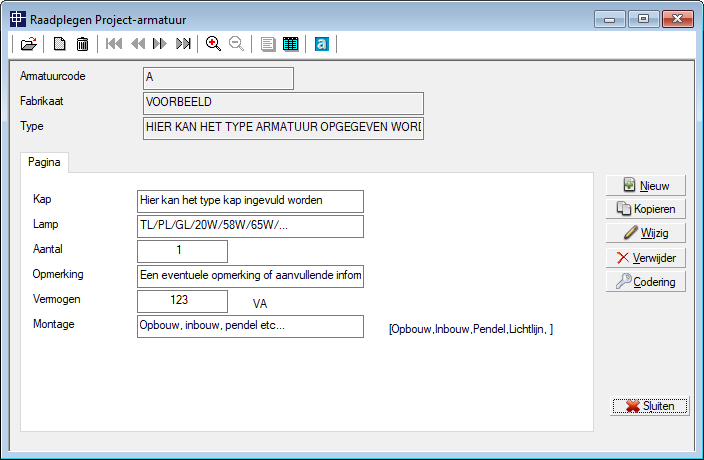

- Klik op knop [ Nieuw ] in venster 'Raadplegen Project-armatuur'
- Geef in het venster 'Armatuur toevoegen' op waar de armatuurgegevens uit gehaald moeten worden:
- Klik op knop [ Catalogus ] voor selectie uit de armaturencatalogus tabel
- Klik op knop [ Project ]voor selectie uit een ander project
- Selecteer vervolgens gewenste project
- Selecteer in het venster het gewenste armatuur
- Klik op knop [ Ok ]
In het Project-armatuur venster staan nu de armatuurgegevens, en is een armatuurcode ingevuld. - Geef eventueel een andere armatuurcode op
- Klik op knop [ OK ] om de gegevens op te slaan
Wilt u nog een Project-armatuur toevoegen?- Klik [ Ja ]
- Herhaal vanaf stap 2.
- Klik [ Nee ] om te stoppen met toevoegen
- Klik [ Ja ]
Koppelen armaturen aan armatuurcodes
- Met extract van tekening naar de database worden de in de tekening aanwezige armatuurcodes opgenomen in de (lijst met) projectarmaturen.
Als voor een armatuurcode nog geen nadere armatuurgegevens zijn opgenomen moet alsnog een nieuw armatuur uit de armaturencatalogus tabel of uit een andere projectarmaturentabel worden overgenomen. Daar zal dan de betreffende armatuurcode voor worden opgegeven.
- Klik op knop [ Nieuw ] in venster 'Raadplegen Project-armatuur'
- Geef in het venster 'Armatuur toevoegen' op waar de armatuurgegevens uit gehaald moeten worden:
- Klik op knop [ Catalogus ] voor selectie uit de armaturencatalogus tabel
- Klik op knop [ Project ]voor selectie uit een ander project
- Selecteer vervolgens gewenste project
- Selecteer in het venster het gewenste armatuur
- Klik op knop [ Ok ]
In het Project-armatuur venster staan nu de armatuurgegevens, en is een armatuurcode ingevuld. - Geef de bestaande armatuurcode op
- Klik op knop [ OK ] om de gegevens op te slaan
Armatuurcode bestaat reeds. Wilt U dit ECHT overschrijven? - Klik op knop [ Ja ]
Wilt u nog een Project-armatuur toevoegen?- Klik [ Ja ]
- Herhaal vanaf stap 2.
- Klik [ Nee ] om te stoppen met toevoegen
- Klik [ Ja ]
Armaturenlijst weergeven
- Selecteer 'Project armaturen...' in menu 'Rapport'
- Bepaal zonodig op tabblad 'Kolom' welke gegevens op de lijst moeten komen
- Bepaal op tabblad 'Overzicht' de volgorde van de armaturenlijst
- Controleer het rapport via knop [ Print voorbeeld ]
Het overzicht kan geprint worden, of als bestand worden weggeschreven om binnen Elektra op de tekening geplaatst te worden.- Klik op knop [ Print Rapport ] in venster 'Overzicht Project armaturen...'
- Selecteer de gewenste uitvoer in venster 'Uitvoer':
- Printer
- Klik op knop [ Ok ]
De lijst wordt op de standaard Windows-printer geprint
- Klik op knop [ Ok ]
- Tekening
- Klik op knop [ Ok ]
- Geef opslaglocatie van het bestand Arm.lst
- Klik [ Opslaan ]
Bestand '...\...\Arm.lst' is opgeslagen. - Klik [ OK ]
- Klik [ Sluiten ]
- Printer

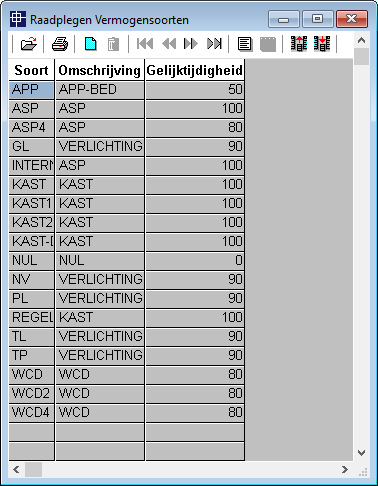

Vermogenssoort
Algemeen
Per vermogenssoort (objectsoort) kan in de database een gelijktijdigheidspercentage worden opgegeven. Deze geldt als default waarde.
Als geen nadere specificatie bij het objectsymbool in de database, of bij het symbool op de tekening is aangegeven zal deze waarde bij de berekening van het gelijktijdig vermogen op de schematekening worden gebruikt.

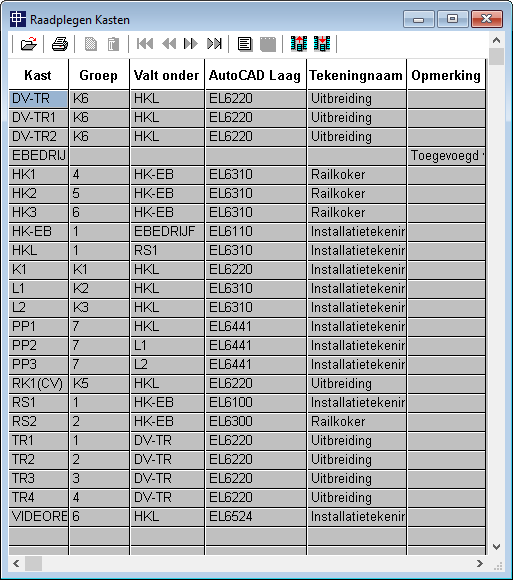

Kasten
Algemeen
In de tekening zijn kasten aangegeven. Daarbij is aangegeven wat de codering van de kast is, en van welke kast en groep de voeding van de kast komt. Bij het maken van een extract naar database wordt tevens de kastentabel automatisch opgebouwd.
Eventueel kan met een aparte functie ook vanuit de database de kastentabel (opnieuw) worden aangemaakt.
Opnieuw aanmaken van de kastentabel kan nodig zijn als een objectsoort is gewijzigd.
De kasten tabel kan niet direct door u worden gewijzigd.
De kasthiërarchie kan worden gecontroleerd en worden afgedrukt.
Aanmaken kasten tabel vanuit de tekening
- In Elektra
- E-Database actief
- Selecteer 'Extract voor database' in menu 'Elektra Tel' op panel 'Database'
Zowel de projectarmaturentabel als de kastentabel worden dan zonodig aangevuld of aangepast.
Eventueel moet de koppeling naar een project nog gemaakt worden.
Aanmaken kasten tabel in Database
- Selecteer 'Kastenbestand aanmaken' in menu 'Extra'
Het aanmaken van de kastentabel kan nodig zijn als een objectsoort is gewijzigd. De eventueel bestaande tabel wordt bijgewerkt.
Controle kasthiërarchie
- Selecteer 'Controle hiërarchie kasten…' in menu 'Rapport'
Kasten zijn goed ingevuld - Klik op knop [ OK ]

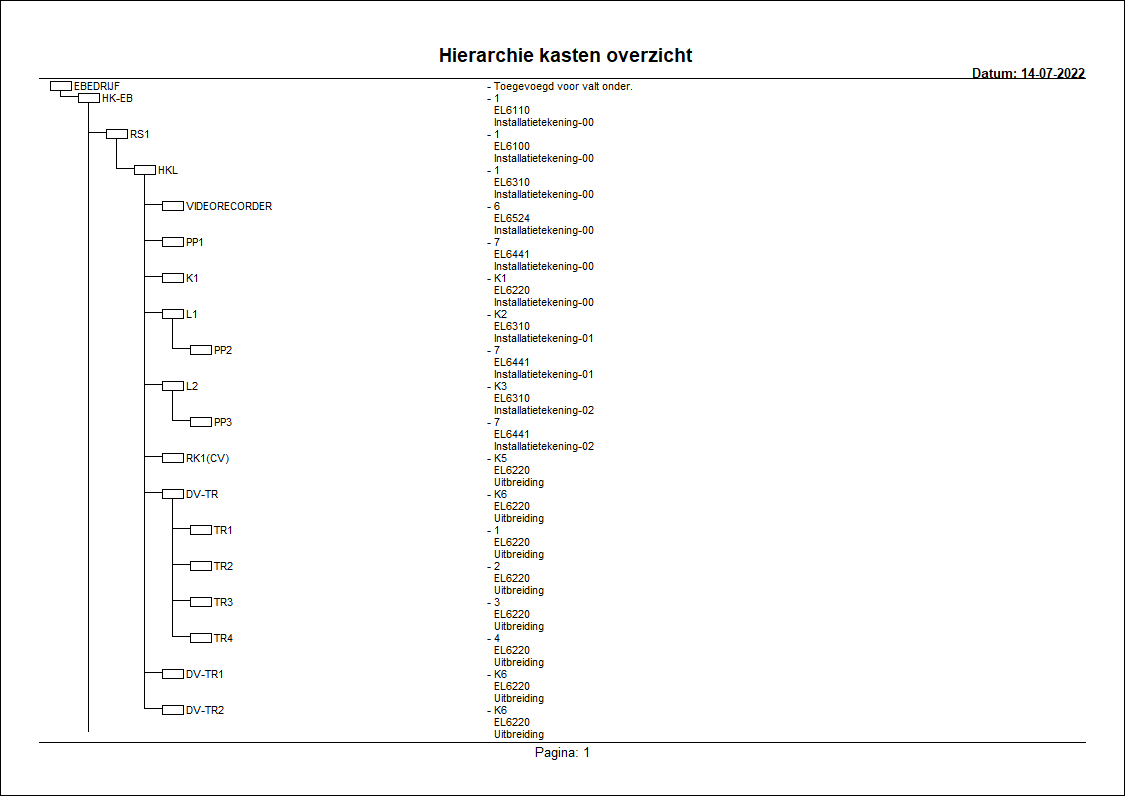

Overzicht kasthiërarchie maken
1. Selecteer 'Hiërarchie kasten overzicht…' in menu 'Rapport'
2. Klik op knop [ Print voorbeeld ]

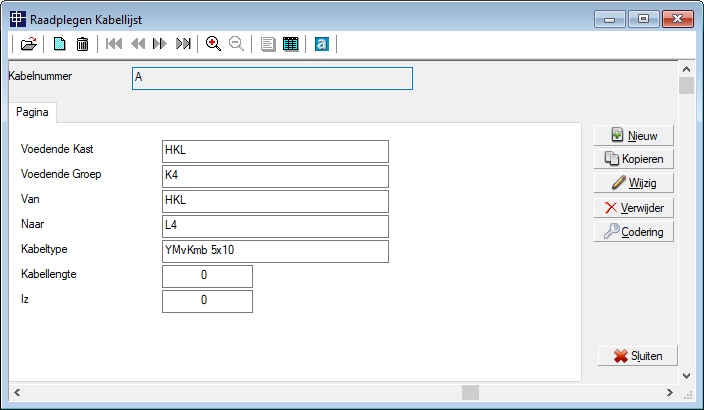

Kabellijst
Algemeen
Tabel 'Kabellijst' wordt vanuit E-Schema bewerkt.
In E-Database kan de kabellijst vanuit het tabelvenster worden afgedrukt.
Armaturentelstaat per project en per tekening
Algemeen
De armaturen-testaat kan in verschillende samenstellingen worden geprint
- Armaturen-telstaat per tekening
- Armaturen-telstaat per tekening
- Armaturen-telstaat per tekening per lamp
- Aantal lampen per tekening
- Armaturen-telstaat per project
- Armaturen-telstaat per project
- Aantal lampen per project
Deze tabellen zijn ook vanuit de tekening (Elektra) te bekijken.
Afdrukken armaturen telstaat
- Selecteer in menu 'Rapport':
- Armaturen-telstaat per project
- Armaturen-telstaat per tekening
- Geef aan of:
- detailregels afgedrukt moeten worden;
- headers, (sub)totalen en bladsprongen toegepast moeten worden.
- Selecteer het type rapport:

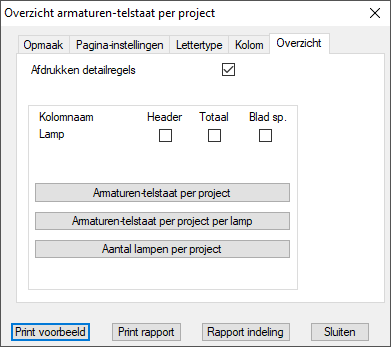

- Bij rapport Armaturen-telstaat per project
- Armaturen-telstaat per project
- Armaturen-telstaat per project per lamp
- Aantal lampen per project

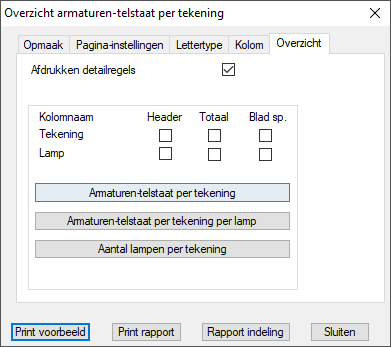

- Bij rapport Armaturen-telstaat per tekening
- Armaturen-telstaat per tekening
- Armaturen-telstaat per tekening per lamp
- Aantal lampen per tekening
- Bij rapport Armaturen-telstaat per project
- Klik op knop [ Print voorbeeld ] om het resultaat op het scherm te zien
of
Klik op knop [ Print rapport ] om het rapport af te drukken of naar bestand te schrijven.
