Starten / Stoppen

Starten tekening

Algemeen

Om een nieuwe tekening te starten moet eerst met de Nordined-snelkoppeling/menukeuze een (tekening)map worden gekozen. Vervolgens wordt AutoCAD gestart.

Daarna kan de gewenste NORDINED-Applicatie worden gekozen.

Vervolgens moeten tekeninginstellingen worden opgegeven.

Daarna zal aan de tekening een bouwkundige onderlegger gekoppeld moeten worden.

Een bestaande tekening kan ook vanuit de Windows-Verkenner worden gestart door dubbelklikken op het tekening-bestand. De tekening wordt dan gestart met de applicatie van waaruit de tekening ook is opgeslagen.

Met een speciale functie kunnen op en layout kaders en viewports worden geplaatst: zie Handleiding Algemeen Deel.

Starten nieuwe tekening

1. Klik op de Windows toets (vlaggetje), kies 'Cadac Group' klik

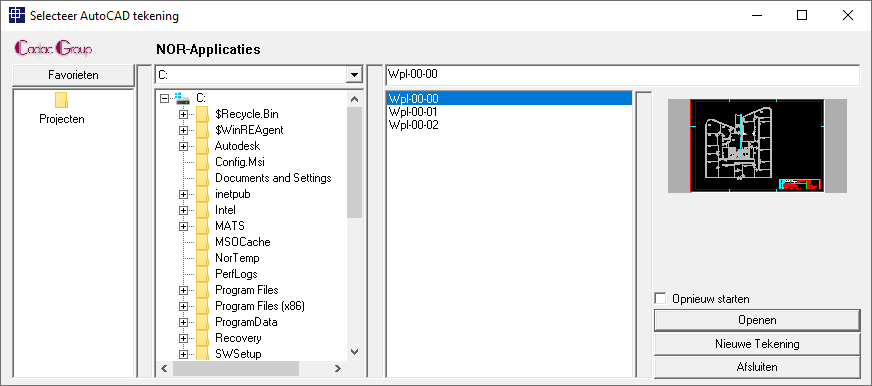

   Het venster 'Selecteer AutoCAD Tekening' opent;
2. Klik [ Nieuwe tekening ]
   AutoCAD wordt gestart met een lege tekening;
   of
   Klik [ New ] op het AutoCAD 'Start' blad.
3. Het opstartmenu verschijnt.
   Het venster 'Selecteer AutoCAD Tekening' blijft op de achtergrond open staan.
   Via knop in de Start-balk, of via <Alt><Tab> kan het venster weer op de voorgrond worden gezet om een andere tekening te selecteren of een nieuwe tekening aan te maken.

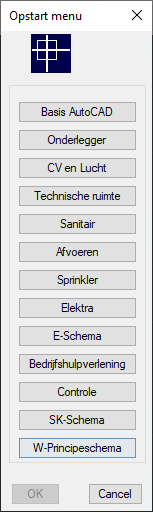

4. Selecteer [ Sanitair ] in venster 'Opstart menu'

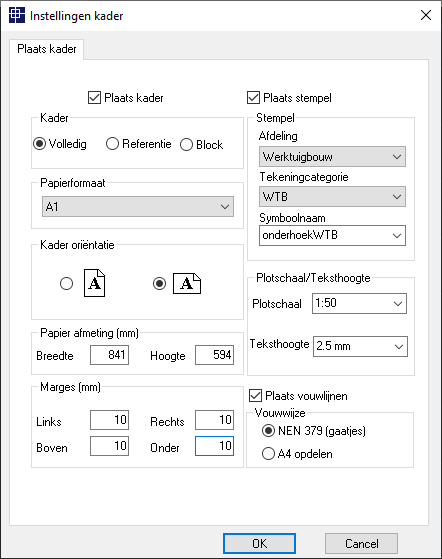

5. Geef in venster 'Instellingen kader' de opzet van de tekening op:
   • Vereist:
     • Plotschaal – voor bepaling kadergrootte op plot
     • Teksthoogte – voor bepaling teksthoogte op plot
   • Optioneel:
     • Papierformaat
     • Kaderinstellingen – marges, vouwlijnen
     • Stempel
     • Volledig kader/referentiekader/geen kader te plaatsen in Modelspace
       Een speciale functie is beschikbaar om een kader en stempel op een layout te plaatsen.
   • Klik [ OK ]
     Tekeninginstellingen zijn verwerkt.
     Indien opgegeven zijn kader, stempel, snijlijnen en vouwlijnen geplaatst.

Bestaande tekening starten

1. Klik op de Windows toets (vlaggetje), kies 'Cadac Group' klik
   Het venster 'Selecteer AutoCAD Tekening' opent;
2. Selecteer in venster 'Selecteer AutoCAD Tekening' de map en de gewenste tekening
3. Klik [ Openen ]
   De tekening wordt gestart met de applicatie waarmee de tekening is opgeslagen.
   Het venster 'Selecteer AutoCAD Tekening' blijft actief.

Tekening starten via Windows Verkenner

1. Start de Windows Verkenner (Windows Explorer)
2. Selecteer de schijf en map van de gewenste tekening
3. Dubbelklik op het gewenste tekening-bestand
   De tekening wordt gestart met de applicatie waarmee de tekening is opgeslagen.

Tekening starten uit lijst met recent bewerkte bestanden

1. Klik op de Windows toets (vlaggetje),
2. Kies de gewenste tekening in de lijst 'Recent Files'
3. Klik op het gewenste tekening-bestand
4. De tekening wordt gestart met de applicatie waarmee de tekening is opgeslagen.
