Onderlegger -07- Ramen - TheModus Professional (Nordined)

Last modified on: 26 oktober 2022

INHOUDSOPGAVE


Ramen

Ramen algemeen


Algemeen

Met de opties uit menu 'Ramen' kunnen ramen en glaswanden worden geplaatst en eventueel worden voorzien van symbolen voor brandwerendheid.

Ramen kunnen alleen op wanden worden getekend en dus niet zomaar vrij in de ruimte.

Met de toetscombinatie <RR> (Repeat Raam) wordt direct getekend met de laatste instelling.


  • Raam
    • Algemeen
      • Plaatsing in binnen of buitenwand
      • Afmetingen van raam en stijlen worden opgegeven;
      • Positie in de wand wordt aangegeven (hart, midden, negge)
      • Basispunt wordt aangegeven: buitenkant kozijn of midden kozijn.
    • Optie Repeterend
      • Hiermee kan een wand of een gedeelte van een wand voorzien worden van een regelmatige raamverdeling. De h.o.h.-maat van de afzonderlijke ramen en aantal ramen moet worden opgegeven.
  • Zijlicht
    • Algemeen
      • Plaatsing in binnen of buitenwand
      • Afmetingen van zijlicht en stijlen worden opgegeven;
      • Positie in de wand wordt aangegeven (hart, midden, negge)
      • Basispunt wordt aangegeven: buitenkant stijl of open zijde (glaskant).
  • Glaswand:
    • Variërende afmetingen
      • Met deze optie kan een wand of een gedeelte van een wand voorzien van (deel)kozijnen met variërende afmetingen die tegen elkaar komen te staan. Hier ontstaan dus dubbele tussenstijlen.
    • Vaste afmetingen
      • Met deze optie kan een wand of een gedeelte van een wand voorzien van een kozijn, waarbij de stijlen op vaste h.o.h.-afstanden staan. Na opgave van het totaal aantal ramen kan of de h.o.h.-afstand worden opgegeven, of de totale lengte van het kozijn. Hier is sprake van enkele tussenstijlen.
  • Standaard raam
    • Gebruik kan worden gemaakt van standaard ramen.
    • Bij het plaatsen van ramen kunnen een raam als standaard raam worden opgeslagen.
    • Bij repeterende ramen wordt het aantal ramen niet opgeslagen.


Terug naar Inhoudsopgave

Plaatsen van ramen


Algemeen

Binnen- of buitenramen kunnen worden geplaatst.

Afmetingen worden in een dialoogvenster opgegeven.

De ramen kunnen geplaatst worden in het hart van een wand, strokend met een wandlijn, of op een vaste afstand van een wandlijn (negge).

Bij het plaatsen moet het plaatsingspunt van het raam (kozijnpunt of midden raam) aangegeven worden. Na aangeven van het plaatsingspunt op de wand moet aangegeven worden in welke richting de rest van het raam is.

De ramen kunnen alleen op wanden getekend worden en niet zomaar vrij in de ruimte.

De gevelwanden worden t.p.v. de kozijnstijlen afgesloten.

Met de toetscombinatie <RR> (Repeat Raam) wordt direct getekend met de laatste instelling, zonder dat eerst het dialoogvenster op komt.


Raam plaatsen

  1. Klik:
    •  Raam...
    • Standaard raam...
      • in panel 'Ramen' op Ribbontab 'Onderlegger/Basis'
        of
      • menu 'Ramen'
  2. Geef in het dialoogvenster de raam- en plaatsingsgegevens op
    bij 'Standaard raam' niet van toepassing
    • Soort raam (Binnenraam/Buitenraam)
    • Breedte raam
    • Afmetingen kozijn
    • Plaats in de wand (Hart/Rand/Negge)
    • Positie van het basispunt (Kozijn/Midden)
  3. Wilt U raam opslaan?
    Zo ja:
    1. Klik [ Bewaar ]
    2. Geef in venster 'Bewaar raam' de naam
    3. Kik [ OK ]
  4. Klik [ OK ]
  5. Wijzig zo nodig de offset-afstand (= maat tussen plaatsingspunt raam en plaatsingspunt op wand)
    • Type <O> of selecteer 'Offset' (Default = 0)
  6. Komt het kozijnpunt precies op snijpunt van twee wanden?
    Zo ja:
    1. Selecteer wand
    2. Wijs dan de gewenste wand aan

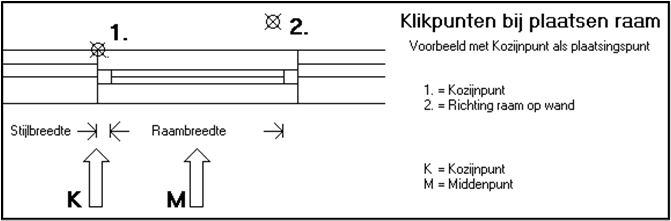

  7. Wijs plaatsingspunt op wand aan
    1. Type <R> of selecteer Ref. voor het selecteren van een referentie punt
      Geef de afstand en richting t.o.v. het referentie punt. (@X,Y of @X<a )
    2. Type <P> of selecteer midPnt. voor het midden tussen twee aan te wijzen punten
    3. Objectsnap (END, MID, INT)
  8. Geef richting raam/zijlicht op wand aan
    (alleen bij opgave 'Kozijnpunt' als plaatsingspunt)


Raamafmeting grafisch bepalen

  • Bepalen raamafmetingen d.m.v. muis (bv. i.v.m. 'overtrekken' bestaande tekening/PDF)
  1. Geef geen maat op bij de raambreedte
  2. Klik [ OK ]
  3. Bepaal afmetingen op tekening


Terug naar Inhoudsopgave

Plaatsen van zijlichten


Algemeen

Aan geplaatste ramen en deuren kunnen zijlichten worden gekoppeld.

Bij het plaatsen moet het plaatsingspunt van het raam (kozijnpunt of Open zijde) aangegeven worden. Na aangeven van het plaatsingspunt op de wand moet aangegeven worden in welke richting de rest van het zijlicht is.

De ramen kunnen alleen op wanden getekend worden en niet zomaar vrij in de ruimte.

De gevelwanden worden t.p.v. de kozijnstijlen afgesloten.


Zijlicht plaatsen

  1. Klik:
    • (Zijlicht)
    • (Standaard raam)
      • in panel 'Ramen' op Ribbontab 'Onderlegger/Basis'
        of
      • in menu 'Ramen'

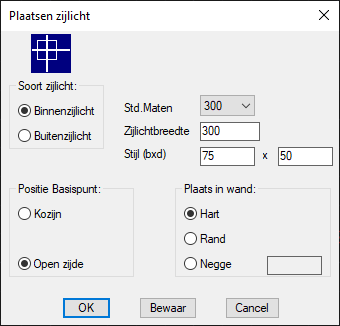

  2. Geef in het dialoogvenster de zijlicht- en plaatsingsgegevens op:
    Bij 'Standaard raam' niet van toepassing
    • Soort zijlicht (Binnenzijlicht/Buitenzijlicht)
    • Kozijn breedte
    • Afmetingen stijl (breedte en diepte)
    • Positie in de wand (Hart/Rand/Negge)
    • Positie van het basispunt (Kozijn/Open zijde)
  3. Wilt U het zijlicht opslaan
    • Klik [ Bewaar ]
    • Geef naam in venster op
    • Klik op knop [ OK ]
  4. Klik [ OK ]
  5. Komt het Kozijnpunt precies op snijpunt van twee wanden?
    Zo ja:
    • Selecteer wand
    • Wijs dan de gewenste wand aan

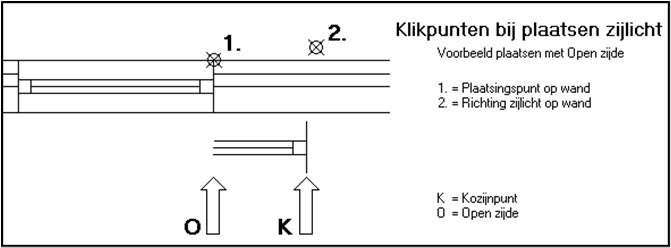

  6. Wijs plaatsingspunt op wand
  7. aan
    • Type <R> of selecteer Ref. voor het selecteren van een referentie punt
      Geef de afstand en richting t.o.v. het referentie punt. (@X,Y of @X<a )
    • Type <P> of selecteer midPnt. voor het midden tussen twee aan te wijzen punten
    • Objectsnap (END, MID, INT)
  8. Geef richting zijlicht op wand aan
    Alleen bij opgave Kozijnpunt als plaatsingspunt


Raamafmeting grafisch bepalen

  • Bepalen raamafmetingen d.m.v. muis (bv. i.v.m. overtrekken bestaande tekening/PDF)
  1. Geef geen maat op bij de raambreedte
  2. Klik [ OK ]
  3. Bepaal afmetingen op tekening


Terug naar Inhoudsopgave

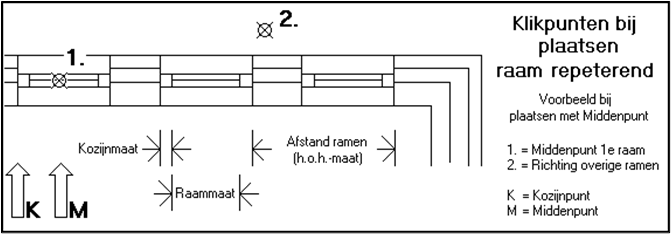

Plaatsen ramen repeterend


Algemeen

Meerdere binnen- of buitenramen kunnen op vaste afstanden op een wand worden geplaatst.

De ramen kunnen alleen op wanden getekend worden en niet zomaar vrij in de ruimte.

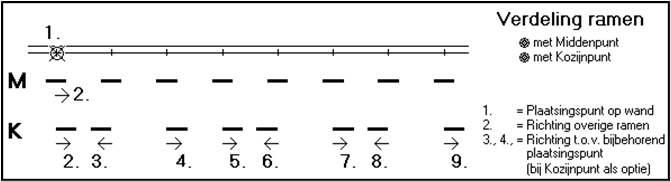

De plaatsing kan met twee opties gebeuren:

  • Middenpunt als plaatsingspunt
  • Er wordt maar één keer de richting op de wand gevraagd; alle ramen worden vervolgens direct geplaatst
  • Kozijnpunt als plaatsingspunt
  • Voor elk raam wordt de richting op de wand gevraagd t.o.v. het bijbehorende plaatsingspunt.

Alleen het aantal ramen dat daadwerkelijk op de aangewezen wand past wordt getekend.



Ramen repeterend plaatsen

  1. Klik  (Ramen) in:
    • panel 'Ramen' op Ribbontab 'Onderlegger/Basis'
      of
    • menu 'Ramen'

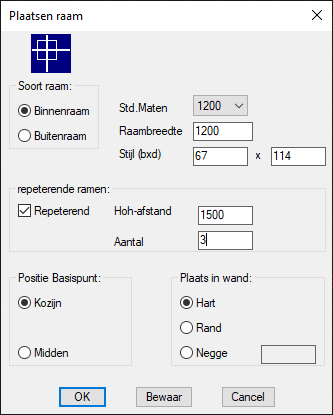

  2. Geef in het dialoogvenster de raam- en plaatsingsgegevens op:
    Bij 'Standaard raam' niet van toepassing
    • Soort raam (Binnenraam/Buitenraam)
    • Breedte raam
    • Afmetingen kozijn
    • Activeer [ ] Repeterend
      Geef op:
      • H.o.h. afstand
      • Aantal
    • Plaats in de wand (Hart/Rand/Negge)
    • Positie van het basispunt (Kozijn/Midden)
  3. Wilt U raam opslaan?
    Zo ja:
    • Klik [ Bewaar ]
    • Geef in venster 'Bewaar raam' de naam
    • Kik [ OK ]
  4. Klik [ OK ]
  5. Wijzig zo nodig de offset-afstand (= maat tussen plaatsingspunt raam en plaatsingspunt op wand)
    • Type <O> of selecteer 'Offset' (Default = 0)
  6. Komt het kozijnpunt precies op snijpunt van twee wanden?
    Zo ja:
    1. Selecteer wand
    2. Wijs dan de gewenste wand aan
  7. Wijs plaatsingspunt op wand aan
    1. Type <R> of selecteer Ref. voor het selecteren van een referentie punt
      Geef de afstand en richting t.o.v. het referentie punt. (@X,Y of @X<a )
    2. Type <P> of selecteer midPnt. voor het midden tussen twee aan te wijzen punten
    3. Objectsnap (END, MID, INT)
  8. Geef richting raam op wand aan (herhaal voor het aantal te plaatsen ramen)
    Alleen bij opgave 'Kozijnpunt' als plaatsingspunt


Wat kan er fout gaan

  • Niet alle opgegeven ramen worden geplaatst
    • Als de wand waarop de ramen geplaatst moeten worden niet volledig op het scherm staat zullen de ramen die 'buiten het scherm vallen' niet worden geplaatst.
    • Als de wand korter is als voor het opgegeven aantal ramen en de bijbehorende maten worden alleen de ramen geplaatst die op de wand passen. Bij het repeterend plaatsen gaan de ramen niet "de hoek om".
  • Raam komt in de verkeerde richting te staan
    1. Verwijder de ramen met <UNDO>
    2. Plaats de ramen opnieuw
    3. Zet vóór het aanwijzen van de richting <F8> / <ORTHO> uit


Terug naar Inhoudsopgave

Plaatsen glaswand


Algemeen

Twee soorten glaswanden zijn te plaatsen:

  • Variërende afmetingen
  • Losse kozijnen, die tegen elkaar worden geplaatst (dubbele stijlen);
  • Per kozijn kan de maat tussen de stijlen worden opgegeven.
  • Vaste afmetingen
  • Kozijn met 1 of meer tussenstijlen
  • Totaalmaat en aantal delen
    of
  • h.o.h.-maat en aantal delen

Na aangeven van het plaatsingspunt op de wand moet aangegeven worden in welke richting de rest van het raam is.

De ramen kunnen alleen op wanden getekend worden en niet zomaar vrij in de ruimte geplaatst worden.


Deelkozijnen


Kozijn met variërende afmetingen van deelkozijnen

  • Losse deelkozijnen; elk deelkozijn heeft eigen kozijnstijlen

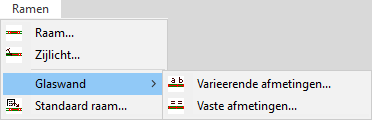

  1. Klik (Varieerende afmetingen...) in:
    • panel 'Ramen' op Ribbontab 'Onderlegger/Basis'
      of
    • in menu 'Ramen' en submenu 'Glaswand'

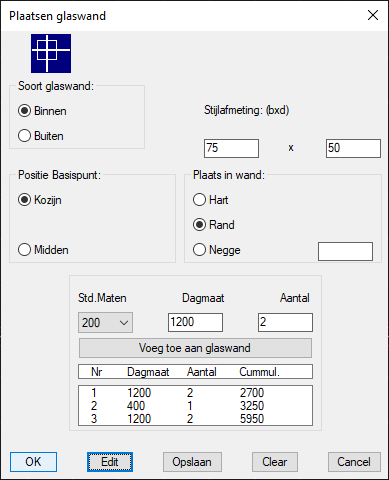

  2. Geef in het dialoogvenster op:
    • Soort glaswand (Binnen/Buiten)
    • Afmeting van de stijl (Breedte en diepte)
    • Plaats in de wand (Hart/Rand/Negge)
    • Positie van het basispunt (Kozijn/Midden)
    • Bepaal voor deelkozijn de afmetingen;
      • Breedte/Dagmaat
      • Aantal: bij gelijke afmetingen van naast elkaar staande deelkozijnen;
      • Klik [ Voeg toe aan glaswand ]
    • Bepaal afmeting volgende deelkozijn(en) en klik [ Voeg toe aan glaswand ]
      • Voor wijziging van opgegeven deelkozijnen:
        1. Klik op te wijzigen regel
        2. Klik [ Edit ]
        3. Wijzig gegevens of verwijder regel
  3. Wilt U raam opslaan?
    Zo ja:
    1. Klik op knop [ Opslaan ]
    2. Geef naam in venster op
    3. Klik [ OK ]
  4. Klik [ OK ]
  5. Komt het beginpunt (kozijnpunt) precies op snijpunt van twee wanden?
    Zo ja:
    • Selecteer wand
    • Wijs dan de gewenste wand aan
  6. Geef aan in welke richting het raam moet worden geplaatst.

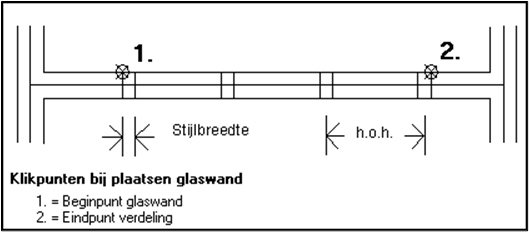

Totaalkozijn



Totaalkozijn (enkele tussenstijlen op gelijke afstanden)

  1. Klik (Vaste afmetingen...) in:
    • panel 'Ramen' op Ribbontab 'Onderlegger/Basis'
      of
    • menu 'Ramen' en submenu 'Glaswand'
  2. Geef in het dialoogvenster op:
    • Soort glaswand (Binnen/Buiten)
    • Afmeting van de stijl (Breedte en diepte)
    • Plaats in de wand (Hart/Rand/Negge)
    • Positie van het basispunt (Kozijn/Midden)
    • Verdeelmethode (Totale lengte/H.o.h.-afstand)
    • Geeft de lengte/afstand
    • Geef het aantal ramen
  3. Wilt U raam opslaan?
    Zo ja:
    • Klik [ Bewaar ]
    • Geef naam in venster op
    • Klik [ OK ]
  4. Klik [ OK ]
  5. Wijs plaatsingspunt op wand aan
    1. Type <R> of selecteer Ref. voor het selecteren van een referentie punt
      Geef de afstand en richting t.o.v. het referentie punt. (@X,Y of @X<a )
    2. Type <P> of selecteer midPnt. voor het midden tussen twee aan te wijzen punten
    3. Objectsnap (END, MID, INT)
  6. Geef richting raam op wand aan
    Alleen bij opgave 'Kozijnpunt' als plaatsingspunt


Glaswand grafisch bepalen

  • Bepalen glaswandafmetingen d.m.v. muis (bv. i.v.m. overtrekken bestaande tekening/PDF)
  1. Geef geen maat op bij 'Totale lengte' of 'Hoh-afstand'
  2. Klik [ OK ]
  3. Bepaal afmetingen op tekening


Terug naar Inhoudsopgave

Aanbrengen brandwering ramen / glaswanden

Algemeen

Geplaatste ramen kunnen worden voorzien van tekensymbolen voor brandwerendheid. (Deze worden op de glaslijn van geselecteerde ramen en glaswanden aangebracht)

Hiervoor wordt de optie 'Ramen' uit het menu 'Bewerk' gebruikt.

Het raam of de glaswand moet volledig op het scherm zichtbaar zijn.

Voor het verbreden van een raam, of het verplaatsen van een raam moeten de AutoCAD-commando's worden gebruikt.



Brandwering op ramen aanbrengen

  1. Klik (Ramen) in:
    • panel 'Ramen' op Ribbontab 'Onderlegger - Bewerk'
      of
    • menu 'Bewerk'
  2. Wijs de basislijn (glaslijn) aan


Wat kan er fout gaan

  • De brandwering wordt niet aangebracht:
    Zorg ervoor dat het raam /glaswand volledig op het scherm staat.


Terug naar Inhoudsopgave

Standaard ramen, opslaan en plaatsen


Algemeen

Als een bepaalde type raam met een bepaalde maat regelmatig moet worden getekend kan dit raam als Standaard raam worden opgeslagen. Bij het plaatsen van het raam is het dan voldoende het betreffende standaardraam op te vragen. Afmetingen etc. hoeven dan niet meer worden opgegeven.

De plaatsingsopties worden niet vastgelegd.

De gegevens worden opgeslagen in:
C:\Users\<usernaam>\AppData\Roaming\Cadac Group\Techniek 10.x\Ol\U\Ol.ini


Opslaan Standaard raam

  1. Selecteer in panel 'Ramen' op Ribbontab 'Onderlegger/Basis' of in menu 'Ramen' de gewenste soort
    • Raam; binnen, binnen repeterend, buiten, buiten repeterend
    • Zijlicht; binnen of buiten
    • Glaswand; vaste of variërende afmetingen
  2. Geef in het dialoogvenster de gegevens op
  3. Klik [ Bewaar ]
  4. Geef in venster naam op voor standaard raam
  5. Klik [ OK ]


Ophalen Standaard raam

  1. Klik (Standaard raam) in:
    • panel 'Ramen' op Ribbontab 'Onderlegger/Basis'
      of
    • in menu Ramen
  2. Selecteer gewenste raam in venster
  3. Klik [ OK ]
  4. Geef plaatsingsopties op in Rechtermuisknop-menu
  5. Plaats het raam


Terug naar Inhoudsopgave


Bij Cadac maken we onderscheid tussen Sales, Service & Support. Sales & Service vinden wij vanzelfsprekend. Wij helpen u met de aanschaf van uw product, dienst, training of expert en zorgen ervoor dat u probleemloos aan de slag kunt. Gratis en voor niets. U kunt zorgeloos met uw software starten, wij zorgen ervoor dat u het meeste uit uw software kunt halen. Loopt u tegen technische softwareproblemen aan? Dan kunt u gebruik maken van Cadac Support. Door de juiste informatie in te dienen kunnen wij u zo snel mogelijk helpen
