Elektra -03- Starten / Stoppen - TheModus Professional (Nordined)

How to - Elektra

Laatst gewijzigd op 24 februari 2022

INHOUDSOPGAVE

  • Starten / Stoppen
    • Starten tekening
      • Algemeen
      • Starten nieuwe tekening
      • Bestaande tekening starten
      • Tekening starten via Windows Verkenner
    • Tekeningbeheer vanuit rapporten
      • Algemeen
      • Installatietekening openen vanuit Kastenrapport
      • Tekeninggegevens verwijderen
      • Installatietekening openen vanuit kastenlijst



Starten / Stoppen


Starten tekening


Algemeen

Om een nieuwe tekening te starten moet eerst met de Nordined-snelkoppeling/menukeuze een (tekening)map worden gekozen. Vervolgens wordt AutoCAD gestart.

Daarna kan de gewenste Applicatie worden gekozen.

Daarna moeten tekeninginstellingen worden opgegeven.

Een bestaande tekening kan ook vanuit de Windows-Verkenner worden gestart door dubbelklikken op het tekening-bestand. De tekening wordt dan gestart met de applicatie van waaruit de tekening ook is opgeslagen.

Starten nieuwe tekening

  1. Selecteer snelkoppeling  (Nordined-applicaties)

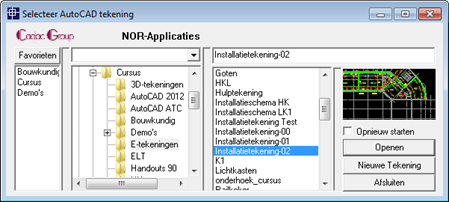

  2. Selecteer in venster 'Selecteer AutoCAD tekening' de map
  3. Klik op knop [ Nieuwe tekening ]
    AutoCAD wordt gestart met een lege tekening;
    Het opstartmenu verschijnt, alleen van de geïnstalleerde applicaties zijn de keuzeknoppen te selecteren:Het venster
    'Selecteer AutoCAD tekening' blijft op de achtergrond open staan.
    Via de knop in de Start-balk, of via <Alt><Tab> kan het venster weer op de voorgrond worden gezet om een andere tekening te selecteren of een nieuwe tekening aan te maken.

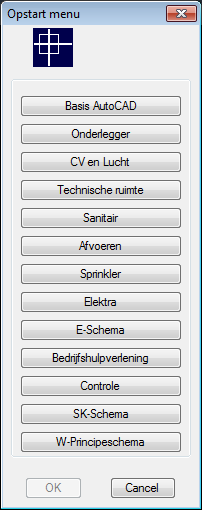

  4. Selecteer [ Elektra ] in venster 'Opstart menu'

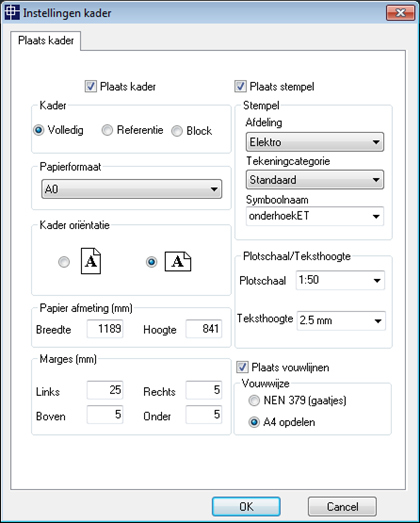

  5. Geef in venster 'Instellingen kader' op:
    • Plotschaal, bepaalt voor de plot: (Verplicht)
      • schaal van de symbolen
      • hoogte van de teksten
      • kadergrootte
    • Teksthoogte (Verplicht)
    • Papierformaat
    • Kaderinstellingen – marges, vouwlijnen
    • Volledig kader / referentiekader / Geen kader te plaatsen in Modelspace
  6. Klik op knop [ OK ]
    Tekeninginstellingen zijn verwerkt.
    Indien opgegeven zijn kader, stempel, snijlijnen en vouwlijnen geplaatst.
    Voor een efficiënte werkwijze verdient het de voorkeur om een aantal kaders in layouts van een standaard tekening aan te maken en die layouts via de DesignCenter naar de huidige tekening te slepen.

Bestaande tekening starten

  1. Selecteer de snelkoppeling (Nordined-applicaties)
  2. Selecteer in venster 'Selecteer AutoCAD tekening' de map en de tekening
  3. Klik op knop [ Openen ]
    De tekening wordt gestart met de applicatie waarmee de tekening is opgeslagen.
    NB. Als geen applicatie is gekozen (ESC of Cancel bij het keuzevenster) dan blijft het keuzevenster iedere keer bij het openen van de tekening verschijnen.

Tekening starten via Windows Verkenner

  1. Start de Windows Verkenner (Windows Explorer)
  2. Selecteer de schijf en map van de gewenste tekening
  3. Dubbelklik op het gewenste tekening-bestand
    De tekening wordt gestart met het laatst gebruikte profile; indien dit een Nordined-profile is, met de applicatie waarmee de tekening is opgeslagen.


Terug naar Inhoudsopgave


Tekeningbeheer vanuit rapporten


Algemeen

Vanuit een aantal rapporten (bijv. Dumprapport, Kastenlijst en Kastenrapport) kan een andere installatietekening, resp. schematekening worden geopend.

Een aantal van deze functies zijn ook beschikbaar in E-Schema.


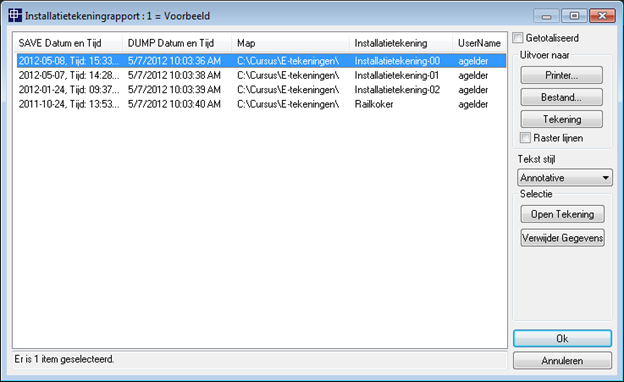

Installatietekening openen vanuit Kastenrapport

  • Installatietekening actief
  1. Klik op knop  in toolbar 'Database' of ribbon tab 'Rapporten'
    of
    selecteer 'Dumprapport' in vervolgmenu 'Rapporten' van pull-downmenu 'Tel'
  2. Selecteer de tekening in het venster
  3. Klik op knop [ Open Tekening ]De tekening wordt geopend.
    NB.: zorg dat de huidige tekening in ieder geval één keer opgeslagen is, anders gaat het automatisch opslaan van de tekening niet goed.


Tekeninggegevens verwijderen

  • Gegevens van installatietekeningen die zijn opgenomen in de database, moeten verwijderd worden wanneer de tekening van naam veranderd of verwijderd is en de gegevens nog onder de oude naam in de database zitten.
  1. Selecteer de betreffende tekening in het 'Dumprapport'
  2. Klik op knop [ Verwijder Gegevens ]
    De gegevens worden uit de database verwijderd
    De gegevens in de gemaakte turfstaat zullen niet meer kloppen, waardoor het noodzakelijk is om de turfstaat opnieuw te laten maken met de functie
    'Gelijkt./Turfstaat maken' uit het vervolgmenu 'Rapporten' in het pull-downmenu 'Tel'.

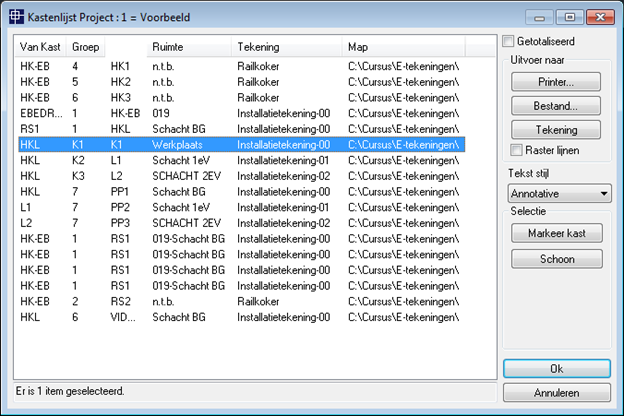

Installatietekening openen vanuit kastenlijst

  • Installatietekening actief
  1. Klik op knop of
    selecteer 'Kastenlijst' in menu 'Tel' en in het vervolgmenu 'Rapporten'
  2. Selecteer de kast in het venster
  3. Klik op knop [ Markeer kast ]
    De installatietekening waarop de kast voorkomt wordt geopend en de kast wordt gemarkeerd.
    NB.: zorg dat de huidige tekening in ieder geval één keer opgeslagen is, anders gaat het automatisch opslaan van de tekening niet goed.


Terug naar Inhoudsopgave
