Algemeen
Wat is NOR-Afvoeren
Algemeen
Met NOR-Afvoeren kan snel een rioleringsstelsel getekend worden voor DYKA® afvoer-systemen, Geberit® afvoersystemen, Wavin® afvoersystemen, Twebo® afvoersystemen, Pipelife® afvoersystemen, Milder® afvoersystemen en Martens® afvoersystemen.
Een bouwtekening kan als onderlegger in AutoCAD geladen worden. Een bouwkundige onderlegger kan ook aangemaakt worden met de applicatie NOR-Onderlegger.
NOR-Afvoeren tekent 2-dimensionaal.
NOR-Afvoeren draait onder AutoCAD (MEP)
Voor wie bedoeld
NOR-Afvoeren is bedoeld voor:
- Installatiebedrijven
- Gebouwbeheerders
Functionaliteit
NOR-Afvoeren kent de volgende functies voor:
- Tekenen afvoersysteem
- kunnen omschakelen tussen fabrikanten in één tekening
- tekenen van dubbellijnige afvoeren (in op te geven doorsnede);
- automatisch genereren van bochten;
- genereren van T-stukken
- Sparingstekening
- Plaatsen en genereren van wand- en vloersparingen
- Genereren wandaanzicht wandsparingen
- Bematen sparingen
- Positienummering, zaagstaten en telstaten
- toekennen van positienummering;
- genereren zaagstaat;
- genereren telstaten van hulpstukken;
- genereren materiaalstaat
- exportbestand t.b.v. Dyka
- Algemeen
- Enkellijnige presentatie van de installatietekening;
- Bematen van de tekening
- Tekenen van pijlen en plaatsen van teksten;
- Uitvoer van telstaten naar tekening, ASCII bestand en printer;
- Modificeren van lagen.
- Opslaan en inlezen van laaginstellingen
Informatiescheiding
De informatiescheiding - plaatsing van elementen op verschillende tekeninglagen - en de benaming van de lagen is volgens het CAD-Afsprakenstelsel, versie 2.0.
Aansluitende programma’s:
NOR-Onderlegger
Om snel een schematische bouwkundige plattegrond te tekenen.
Binnen NOR-Onderlegger kunnen ruimtedefinities automatisch worden gegenereerd:
- oppervlak volgens Vloerbedekkingoppervlak, en
- oppervlak volgens NEN 2580
CAD-Afsprakenstelsel Versie 2.0 wordt gehanteerd voor de informatiescheiding en laagnamen.
NPQ-Techline
Voor het tekenen van plattegronden, doorsneden en aanzichten van werktuigkundige installaties in 3D.
NOR-Technische Ruimte
Voor het dubbellijnig tekenen van plattegronden, doorsneden en aanzichten van installaties in technische ruimten.
NOR-Sprinkler
Voor het tekenen van sprinklerinstallaties.
NOR-Sanitair
Voor het enkellijnig tekenen van de installatietekening (plattegrond en isometrie) voor:
- afvoerinstallaties
- tapwater-installaties
- gas-installaties
- droge en natte brandbeveiligingsinstallaties (geen sprinkler).
NOR-CV&Lucht
Voor het tekenen van de volgende installatietekeningen.
- Enkellijnig tekenen van CV-installaties met 3-D informatie
- Radiator-selectie op basis van warmteafgifte berekening
- Dubbellijnig tekenen van luchtbehandelingsinstallaties in 2-D
- Kanaalafmeting te bepalen uit debiet en luchtsnelheid.
- Genereren van telstaten
- Maken schematekening van de werktuigkundige installatie
NOR-W-Principeschema
Voor het tekenen van het principeschema van de werktuigkundige installatie. Gebruik wordt gemaakt van een database voor aanvullende informatie.
NOR-Elektra
Voor het snel tekenen van de elektrotechnische installatie tekening.
NOR-Elektra kan tellijsten maken. Gegevens kunnen naar NOR-E-Database worden gestuurd om vervolgens aantallen en vermogens in installatieschema’s in te vullen.
NOR-E-Schema
Voor het tekenen van elektrotechnische installatieschema’s.
Met NOR-E-Database bewerkte gegevens kunnen in de installatie schema tekening worden ingelezen. (Turfstaat).
NOR-E-Database
Hierin zijn standaard gegevens van armaturen, contactdozen etc. opgenomen.
Binnen NOR-E-Database kunnen per project gegevens vanuit de tekeningen worden verzameld.
NOR-E-TUNNEL
Voor het genereren van sparingen in wanden en plafonds t.b.v. tunnelbekistingen en vloerplaten.
Deze module is een uitbreiding van de standaard sparingsfunctie binnen NOR-Elektra, en wordt bij installatie hierin volledig geïntegreerd.
NOR-Stroomkringschema
Voor het tekenen van uitgebreide stroomkringschema’s voor schakel- en regelkasten en het genereren van klemmenstroken
Over deze handleiding
Algemeen
Deze handleiding is tevens als Help op te roepen in de applicatie met knop of via menu 'Applicatie', 'Applicatie Help'.
Schrijfwijzen
De volgende notaties voor functietoetsen, commando’s en opties worden gebruikt:
Schrijfwijze | Notatie | Voorbeeld |
Functietoetsen | Vet en tussen < > | <F1>, <Enter>, <Alt><F1> |
Menu | Vet | Bestand |
Menukeuze | Vet | Openen |
Commando | <HOOFDLETTERS> | <MOVE> , <ERASE> |
Opties, AutoCAD Nordined | <kleine letters> vet | <int>, <mid> Wijzig, Maak |
Knoppen, Tekst Plaatje | Vet, tussen [ ] Bitmap | [ OK ], [ Nieuw ]![]() ![]() |
Vensters | Cursief en tussen ' ' | 'Sortering maken' |
Aanwijzen/selecteren
Hiermee worden de standaard AutoCAD handeling bedoeld.
- Zet de cursor (kruis in tekenveld, pijl in menu en schermmenu) met behulp van de muis op het gewenste punt;
- Klik op de linker muistoets (voor rechtshandige ingestelde muis)
Instructieblok
- Hierin worden de te volgen stappen opgesomd.
- Doe dit …..
- Klik op knop
- etc.
Notities, opmerkingen en aanwijzingen worden op deze manier aangegeven.

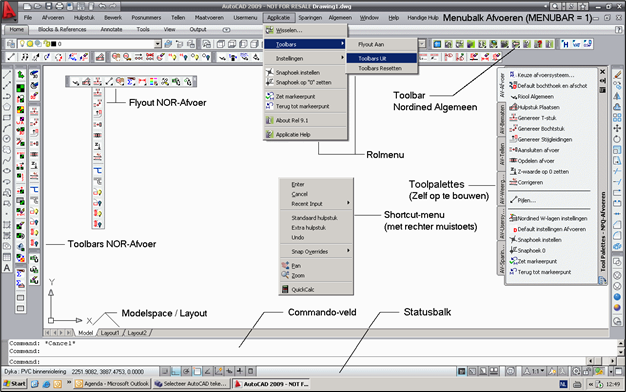

Beschrijving van het scherm
Algemeen
NOR-Afvoeren heeft eenzelfde schermopbouw en besturing als AutoCAD.
De menubalk wordt zichtbaar als de variabele MENUBAR = 1.
Een eigen Toolpalette kan worden opgebouwd vanuit de toolbars.
Knoppenbalken /Toolbars
Algemeen
Voor elke applicatie zijn een reeks van toolbars beschikbaar; bijna elke functie is met een aparte knop oproepbaar.
- Vanuit algemene knoppenbalken zijn via fly-outs de knoppen zichtbaar; de laatst gebruikte knop wordt dan zichtbaar in de betreffende algemene knoppenbalk
- Van elke Fly-out is een aparte knoppenbalk beschikbaar
De toolbars kunnen zichtbaar gemaakt worden
- Via menu 'Applicatie', 'Toolbars …', vervolgmenu
- door klikken met de rechter muistoets op een Nordined-, of Afvoerknop
- door klikken met de rechter muistoets in het gebied waarin toolbars worden getoond (achter/naast een toolbar).
Knoppen Algemeen menu (Ribbon, toolbar, pull-down)
Nordined Algemeen | ||
---|---|---|
![]() | Naar AutoCAD menu | |
![]() | Herhaal laatste Nordined commando | |
![]() | Wisselen menu | |
![]() | Opnieuw laden van bij de tekening horende applicatie | |
![]() | ![]() | Instellen plotschaal |
![]() | Instellen teksthoogte | |
![]() | Plaatsen kader | |
![]() | Kader verwijderen | |
![]() | Tekststijl instellingen | |
![]() | ![]() | Lagen Manager |
![]() | Laag actief maken | |
![]() | Laag (van element) wijzigen | |
![]() | Laaginstellingen | |
![]() | ![]() | Plaats Opschrift |
![]() | Plaats Bijschrift | |
![]() | Plaats Opmerkingen | |
![]() | Tekst wijzigen | |
![]() | Attributen wijzigen | |
![]() | ![]() | Plaatsen wijzigingspijl met wijzigingsdatum |
![]() | Plaatsen Noordpijl | |
![]() | Plaatsen Schaallat | |
![]() | Oproepen Helpbestand van de applicatie | |
![]() | Oproepen algemene Help | |
![]() | Release informatie |
![]() | Cadac Website | |
![]() | Cadac Support Portal | |
![]() | Remote helpdesk |
Menustructuur Afvoeren
Ribbon: Afvoeren
Panel: Afvoeren

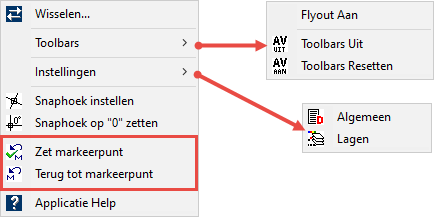

Pull-down menus:
Afvoeren, Applicatie (Toolbars > / Instellingen > )
Toolbars:
AV_Afvoeren
AV_Algemeen

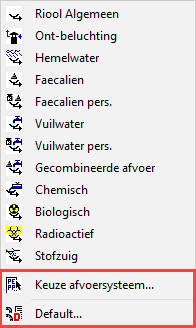

Ribbon: Afvoeren

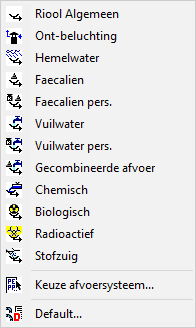

Panel: Leidingen
Pull-down menu:
Afvoeren
Toolbar:
AV_Leidingen
Ribbon: Afvoeren
Panel: Hulpstukken
Pull-down menu:
Hulpstuk
Toolbar:
AV_Hulpstuk
Ribbon: Afvoeren
Panel: Pijlen
Pull-down menu:
Hulpstuk
Toolbar:
AV_Bewerk Pijlen
Ribbon: Afvoeren
Panel: Posnummers
Pull-down menu:
Posnummers
Toolbar:
AV_Posnummers

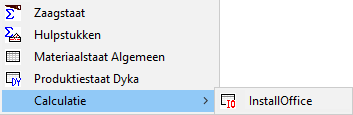

Ribbon: Afvoeren
Panel: Tellen
Pull-down menu:
Tellen
Toolbar:
AV_Tellen
Ribbon: Afvoeren
Panel: Maatvoeren
Pull-down menu:
Maatvoeren
Toolbar:
AV_Maatvoeren

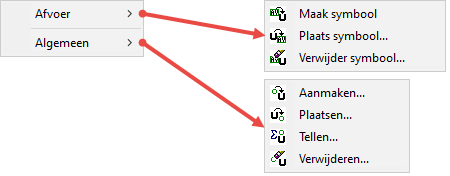

Ribbon: Afvoeren
Panel: Usermenu
Pull-down menu:
Usermenu
Toolbar:
AV_Usermenu

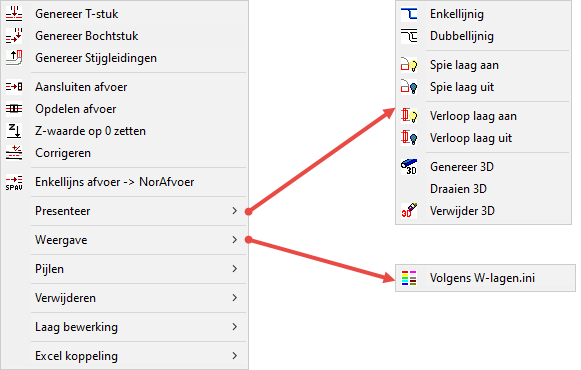

Ribbon: Afvoeren - Bewerk
Panel: Weergave
Pull-down menu:
Bewerk (Presenteer, Weergave)
Toolbars:
AV_Bewerk
AV_Algemeen
Ribbon: Afvoeren - Bewerk

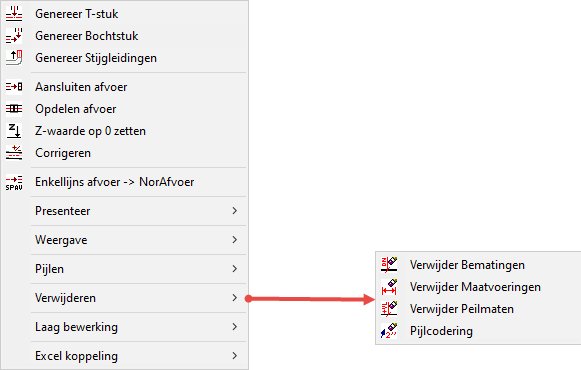

Panel: Verwijderen
Pull-down menu:
Bewerk (Verwijderen)
Toolbars:
AV_Maatvoeren
AV_Pijlen

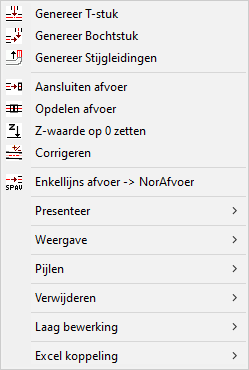

Ribbon: Afvoeren - Bewerk
Panel: Genereer
Pull-down menu:
Bewerk
Toolbar:
AV_Bewerk

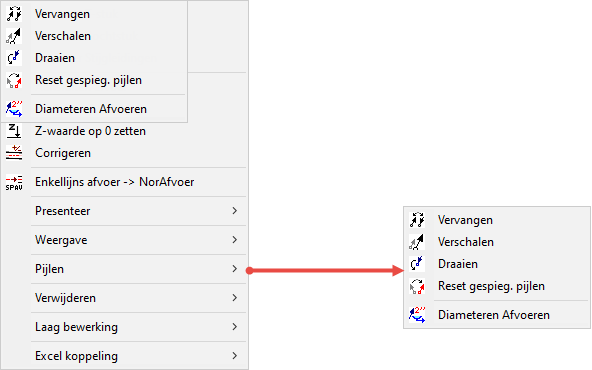

Ribbon: Afvoeren - Bewerk
Panel: Pijlen
Pull-down menu:
Bewerk (Pijlen)
Toolbar:
AV_Bewerk Pijlen

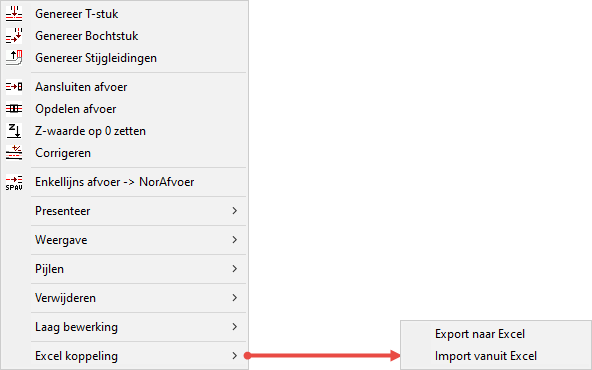

Ribbon: Afvoeren - Bewerk
Panel: Excel
Pull-down menu:
Bewerk (Excel koppeling)
Toolbar:
AV_Algemeen

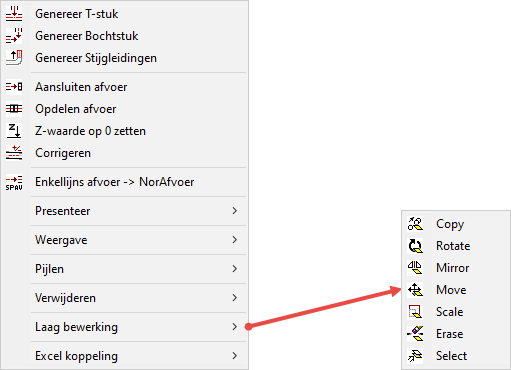

Ribbon: Afvoeren - Bewerk
Panel: Lagen
Pull-down menu:
Bewerk (Laag bewerking)
Toolbar:
AV_Laag bewerking
