Licht & Kracht LT -03- Algemene instellingen - TheModus Suite LT (Nordined LT)

How to - Licht & Kracht LT

Laatst gewijzigd op 20 mei 2021

INHOUDSOPGAVE



Algemene instellingen

Standaard instellingen


Een aantal standaard instellingen kan worden opgegeven:





  • De werkdirectory:
    Bij het opslaan of inlezen van de schema's wordt standaard de werkdirectory in de bestandsvensters getoond; van daaruit is de projectdirectory eenvoudig te selecteren. De werkdirectory kan zich ook op de server bevinden.
  • AutoCAD-directory (wordt bij installatie automatisch vastgelegd.)
  • Mogelijk toe te passen stempels
    Zie Eigen stempel.
  • Diverse registry-instellingen met o.a. lijsten van te gebruiken waarden
    Zie Registry instellingen.

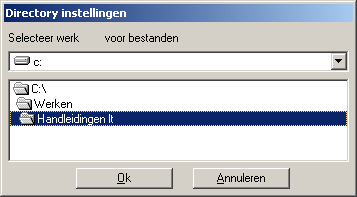

Bepalen werkdirectory

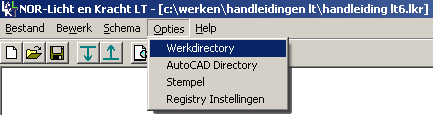

  1. Selecteer 'Werkdirectory' in menu 'Opties'
  2. Selecteer de gewenste directory in het venster.
  3. Klik op knop [ OK ]
    Deze instelling wordt onthouden, maar kan wel gewijzigd worden


Terug naar Inhoudsopgave

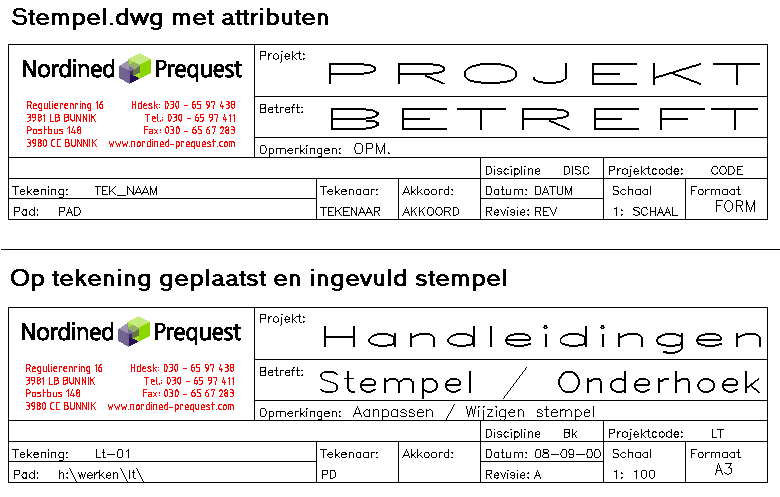

Eigen stempel


Bij het starten van een nieuwe tekening kunt u (een van) uw eigen stempel(s) automatisch plaatsen. Deze symbolen kunnen ergens centraal staan waardoor alle NOR-LT-applicaties er gebruik van kunnen maken.

Een voorbeeld-stempel (STEMPEL.DWG) staat in directory ..\Program files\Nordined -Prequest\Lt 6\Lklt\S.

Een stempel is opgebouwd uit lijnen, vaste teksten en figuren (vignet) en uit variabele teksten, attributen.

Binnen de installatie-tekening kunnen alleen de variabele teksten worden gewijzigd; andere wijzigingen moeten in het betreffende stempel-symbool zelf worden aangepast.



Aanpassen stempel (STEMPEL.DWG)

  1. Start in AutoCAD LT tekening ..\Program Files (x86)\Cadac Group\LT 7\LKLT\S\Stempel.dwg
  2. Wijzig en/of teken vaste gegevens met standaard AutoCAD-commando’s
  3. Voeg attributen toe (menu Draw, keuze Block, Define Attributes…) of met commando <DDATTDEF>
  4. Wijzig attributen met commando <DDMODIFY>
  5. Sla de tekening op met commando <SAVE> in directory ..\Program Files (x86)\Cadac Group\LT 7\LKLT\U


Maken nieuw stempel

  1. Start in AutoCAD LT nieuwe tekening.
  2. Teken lijnen, plaats vaste teksten en symbolen met standaard AutoCAD-commando’s.
  3. Voeg attributen toe (menu Draw, keuze Block, Define Attributes… of met <DDATTDEF>)
  4. Maak stempel-symbool aan
  5. Selecteer in menu Draw, keuze Block/Make, optie DWG File
    of
    type commando <WBLOCK>
  6. Geef een naam op voor de onderhoek in een centrale directory
    Blockname:toets <ENTER>
  7. Selecteer alle elementen van het stempel
  8. Geef als invoegpunt op de rechter benedenhoek
    Hierna verdwijnt het stempel uit de tekening, en wordt weggeschreven naar de harde schijf.

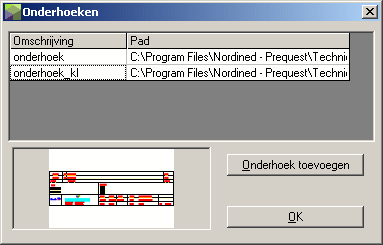

Stempel binnen de NOR-Applicatie bekend maken

  • Stempel reeds aangemaakt/aanwezig op schijf.
  1. Selecteer [ Stempel ] in menu [ Opties ] van NOR-Licht & Kracht LT
  2. Klik op knop [ Onderhoek Toevoegen ] in venster 'Onderhoeken'
  3. Selecteer het gewenste bestand
  4. Geef de omschrijving op
  5. Klik op knop [ OK ]
    Voor de andere NOR-LT-applicaties is de toegevoegde onderhoek hiermee ook beschikbaar.


Stempel uit de lijst met stempels verwijderen

  1. Selecteer [ Stempel ] in menu [ Opties ] van NOR-Licht & Kracht LT
  2. Klik op knop [ Onderhoeken ] in venster 'Onderhoeken'
  3. Selecteer het te verwijderen stempel
  4. Toets <Delete>


Invullen en wijzigen variabele gegevens in stempel

  • Stempel reeds geplaatst in tekening
  1. Toets DDATTE
  2. Klik in het betreffende vak en vul in of wijzig de tekst
  3. Klik op knop [ OK ]


Opmerkingen

  • Het stempel wordt automatisch geplaatst op laag EL$4A---_STEMPEL.
    • Alle elementen in <STEMPEL>.DWG op Laag 0 krijgen kleur en lijntype van de laag waarop het stempel wordt geplaatst.
  • Indien verscheiden kleuren en/of lijntypes nodig zijn kan dit op 2 manieren gebeuren:
    • Kleur en lijntype per element bepalen; of
    • Extra lagen aanmaken met eigen kleuren:
      EB$4A---_STEMPEL voor de attributen
      EA$4A---_STEMPEL voor arceringen
      ET$4A---_STEMPEL voor (vaste) teksten

Terug naar Inhoudsopgave


Registry instellingen


In de Windows-registry worden diverse instelling vastgelegd. Dit gebeurt deels automatisch vanuit de verschillende dialoogvensters van de applicatie, deels door specifiek gegevens te wijzigen in het registry-venster. Met deze laatste functie kunnen alleen de registry-instellingen van de applicatie aangepast worden, dus niet de andere registry-instellingen op de computer.

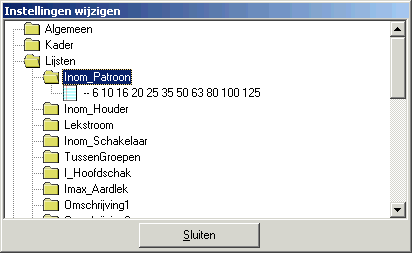

Wijzigen registry-instellingen

  1. Selecteer 'Registry instellingen' in menu 'Opties'
  2. Dubbelklik op het betreffende icoontje in venster 'Instellingen wijzigen'
  3. Dubbelklik op de tekst achter het blauwe icoontje om de getoonde gegevens te wijzigen.

Terug naar Inhoudsopgave
