"Gladde" cirkels / bogen creëren

How to

Laatst gewijzigd op 28 april 2020

Probleem:

De cirkels en bogen zien er in de tekening gefaceteerd uit. Deze zouden er 'gladder' uit moeten zien.


Oplossing:

Er zijn verschillende instellingen om de weergave van cirkels en bogen te wijzigen:

  1. Geef het commando WHIPARC
    Wijzig de instelling naar 1
    Geef het commando REGEN.
  2. Geef het commando VIEWRES
    Geef Y
    Wijzig de waarde (max. 20.000)

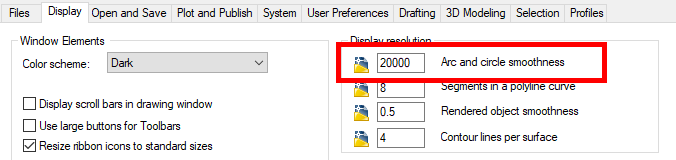

  3. Geef het commando OPTIONS
    Open het Display Tab
    Onder 'Display resolution', Wijzig de waarde voor 'Arc and circle smoothness'.
