Wahre Nordrichtung vs. Projektnordrichtung - Revit

Zuletzt geändert am: 1. Februar 2024

Mit Project North und True North ist es möglich, das Gebäude orthogonal zu zeichnen und es dennoch korrekt (nach Norden) in der Umgebung zu positionieren.

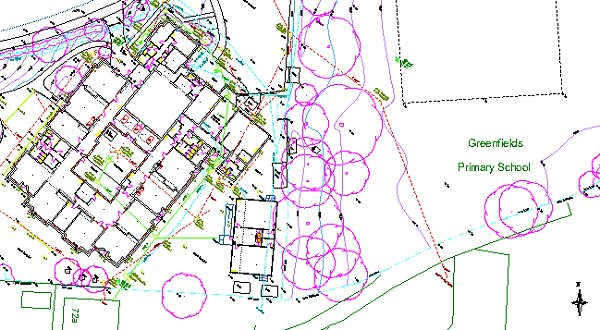

Im folgenden Beispiel verwenden wir eine AutoCAD-Zeichnung, die in Revit importiert wurde, um den Unterschied zwischen Projektnord und True North zu verdeutlichen. Das Bild zeigt den Plan, der mit der Funktion "CAD importieren" importiert wurde.

Wie Sie sehen können, ist das Gebäude in der Mitte der Zeichnung orthogonal ausgerichtet. Daher ist es sowohl horizontal als auch vertikal gut ausgerichtet. Das macht es einfach, das Gebäude zu bearbeiten. Erst jetzt schauen wir uns den Nord-Pfeil an.

Wie man sieht, zeigt der Nord-Pfeil nicht direkt nach oben (vertikal). Wenn ein Situationsplan erstellt werden soll, erwartet man, dass alle Dinge, die gezeigt werden, nach Norden ausgerichtet sind.

Sie könnten das gesamte Modell drehen, um dies zu bewerkstelligen, aber Sie wären nicht in der Lage, das Gebäude orthogonal zu verändern, wie in der ersten Situation. Und der Plan ist möglicherweise nicht mehr so nützlich wie zuvor. Um den Lageplan nach Norden auszurichten, müssen wir die Revit-Funktionen "Project North" und "True North" verwenden.

Diese Funktionen geben uns die Möglichkeit zu wählen, wie ein Gebäude auf einem Grundriss dargestellt werden soll.

Bei "True North" wird die Zeichnung so gedreht dargestellt, dass der Nordpfeil senkrecht steht.

In jeder in Revit erstellten Ansicht ist der Parameter "Ausrichtung" verfügbar. Der Wert dieses Parameters ist entweder "Projektnord" oder "Wahrer Norden". Dieser Parameter ist in den Typ-Eigenschaften der Ansicht zu finden:

Standardmäßig ist jede Ansicht auf "Projekt Nord" eingestellt. Jetzt werden wir eine Ansicht erstellen, die auf "Wahren Norden" ausgerichtet ist. Dazu wählen wir eine bestehende Ansicht aus, duplizieren diese Ansicht und benennen sie in Situationsplan um. Als Nächstes ändern wir den Parameter "Ausrichtung" in "Wahrer Norden". Nun können wir mit der Änderung der Ansicht beginnen. Dazu müssen wir auf die Registerkarte Verwalten --> Projektstandort --> Position --> Drehen nach Norden gehen.

Einmal ausgewählt, erhalten wir das Standard-Drehwerkzeug. Alles, was wir tun müssen, ist zunächst die Mitte des Nordpfeils auszuwählen und diesen zu drehen, bis er vertikal ist:

So sieht der Plan aus, nachdem er auf "True North" gedreht wurde. Ein Projekt kann nur einen "Wahren Norden" haben. Daher zeigen andere Ansichten, bei denen der Parameter "Ausrichtung" ebenfalls auf "Wahrer Norden" eingestellt ist, die gleiche Drehung.

Wichtig zu wissen ist, dass wir nur eine Ansicht gedreht haben und nicht das Gebäudemodell selbst. Wenn wir eine andere Ansicht öffnen, wird das Gebäude immer noch orthogonal dargestellt.

Bron: http://www.revitzone.com/revit-fundamentals/114-project-north-versus-true-north
