Maken plattegrondtekening installatie


Met Cadac-Techline tekent u op eenvoudige wijze installatietekeningen en/of technische ruimten.



Aan te raden is om:
Een onderlegger tekening (bouwkundige plattegrond) als een z.g. XREF-tekening te koppelen aan de installatietekening. Regelmatig de tekening te bewaren (SAVE).



Tekening maken

  1. Opstarten Cadac-Techline
    (indien Nordined Technische applicaties is bijgeladen: bepalen plotschaal en teksthoogte en eventueel papierformaat, kader en stempel),
  2. Koppelen van een bouwkundige onderlegger, of (gedeeltelijk) tekenen van gebouw in 3D,
  3. Tekenen van leidingen,
  4. Plaatsen van apparaten, appendages en/of hulpstukken,
  5. Bewerken leidingen, appendages en/of hulpstukken,
  6. Toekennen van posnummering,
  7. Genereren van aanzichten en doorsneden,
  8. Bematen van de tekening (3D model, of de gegenereerde aanzichten en doorsneden,
  9. Genereren van telstaten en plaatsen renvooi,
  10. Printen/Plotten tekening,
  11. Bewaren tekening.


Terug naar Inhoudsopgave


Installatie in 1D, 2D of 3D elementen weergeven

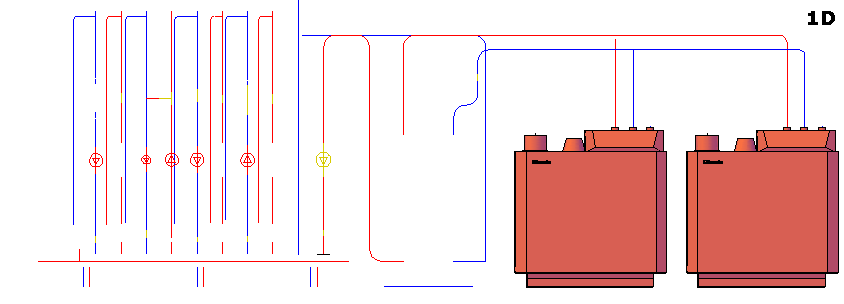

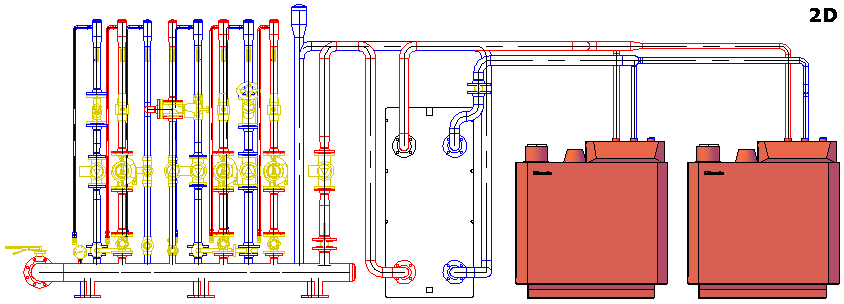

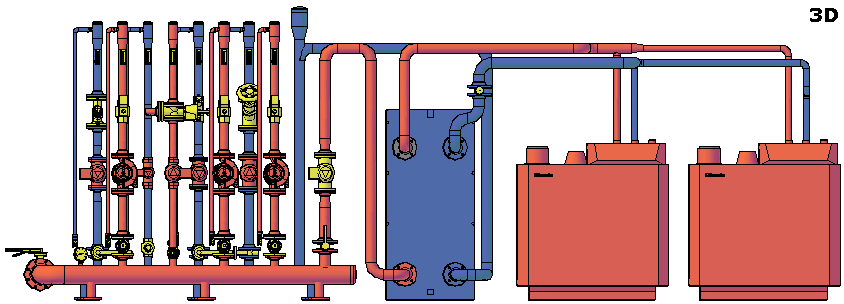

Met Cadac-Techline wordt de installatie in 3D getekend. De elementen kunnen worden omgezet van en naar 1D (lijnen), 2D (dubbellijnig) en 3D (draadmodel, vlakken, shading).


Bij het 2D- en 3D-draadmodel wordt het aantal lijnen waaruit een element wordt opgebouwd bepaald door de AutoCAD variabele ISOLINES. Deze staat standaard op 4. ISOLINES=20 kan dan een duidelijker beeld opleveren

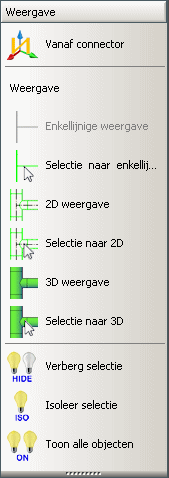

Voor de afdrukken kan gewisseld worden tussen de 1D-, 2D- en 3D-representatie. Desgewenst kunnen ook selecties van elementen worden omgezet.


Terug naar Inhoudsopgave


Informatie over Techline of Techline Object opvragen



Over de applicatie en over objecten in de tekening is algemene informatie op te vragen. De vensters zijn door verslepen van de vensterrand te versmallen of te verbreden.


Opvragen Techline informatie

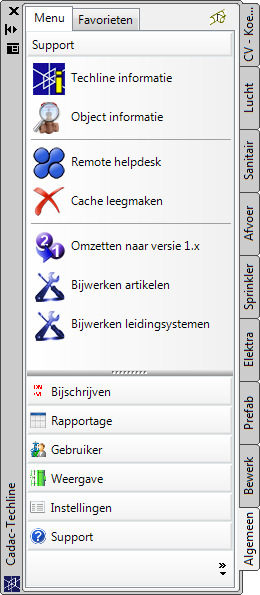

  1. Open in Toolpalette Cadac-Techline het tabblad 'Algemeen'
  2. Open het tabblad menu 'Support'
  3. Selecteer menukeuze 'Techline informatie'

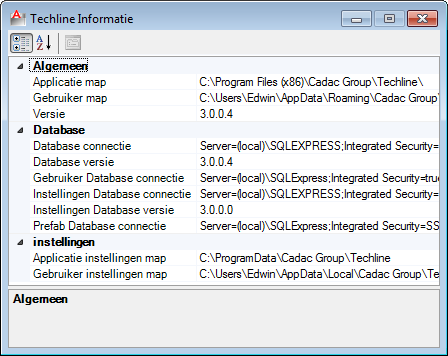

    Gegevens over de applicatie mappen, instellingen map en de databases worden getoond in venster Cadac-Techline Informatie.

  4. Sluit het informatievenster


Opvragen Object informatie

  1. Open in Toolpalette Cadac-Techline het tabblad 'Algemeen'
  2. Open het tabblad menu 'Support'
  3. Selecteer menukeuze 'Object informatie'
  4. Selecteer een of meer objecten in de tekening

    Gegevens van het object worden getoond in venster  … Informatie.

  5. Klik op [►] voor een item voor meer informatie
  6. Sluit het informatievenster


Gegevens over de applicatie mappen, instellingen map en de databases worden getoond in venster Cadac-Techline Informatie.


Terug naar Inhoudsopgave


Contact met de helpdesk


Indien u een ondersteuningscontract heeft kunt u voor vragen terecht bij de Helpdesk.
Meldingen kunnen gedaan worden via de website: support.cadac.com

U kunt met uw klantgegevens inloggen om uw melding te doen.


De gegevens van de melding worden, tijdens de invoer, gecontroleerd op steekwoorden om eerder tot een mogelijke oplossing te komen.

Deze oplossingen komen vanuit eerder gemaakte meldingen die betrekking hebben op meldingen van gelijke strekking.


Eventueel kunt u tijdens een telefonisch contact met de helpdesk, de helpdeskmedewerker mee laten kijken op uw werkstation. Hierdoor kan een probleem mogelijk makkelijker worden aangepakt.

Voor het meekijken maakt Cadac Group AEC gebruik van de applicatie Teamviewer, dat dan tijdelijk op uw werkstation moet worden geïnstalleerd. Deze applicatie is vanaf onze website te installeren.

www.Cadac.com -> Support en contact -> Live Support -> Start Remote support


Een internetverbinding is hiervoor noodzakelijk.


Starten van een Remote support sessie

Tijdens het telefonische contact met de helpdesk

  • Open in Toolpalette Cadac-Techline het tabblad 'Algemeen'
  • Open het tabblad/menu 'Support'
  • Selecteer menukeuze:  'Remote helpdesk'
  • De Cadac Website voor TeamViewer wordt gestart.
  • Er wordt gevraagd of u de software wil downloaden/installeren
  • Kies voor Run/Uitvoeren
  • Met uw toestemming kan uw scherm worden gedeeld met de helpdesk.
