Verhogen maximale Spare Circuit Rating

Probleem:

Binnen een project is een Spare Circuit gekoppeld aan een Panel. Dit Spare Circuit krijgt standaard de default Rating mee. Zodra je deze wilt verhogen kan deze tot een maximum waarde verhoogt worden. Hogere waarden worden niet geaccepteerd.

Oorzaak:

De reden hiertoe is dat een Circuit is voorzien een Wiretype instelling. Deze Wiretype is afhankelijk van een aantal zaken zoals het materiaal en de materiaal instellingen. Deze hebben een maximum waarde ingesteld.

Oplossing:

Het is een project instelling. De resultaten kunnen per project anders zijn.

Als een Spare toekent wordt aan een Panel krijgt deze een System Circuit.

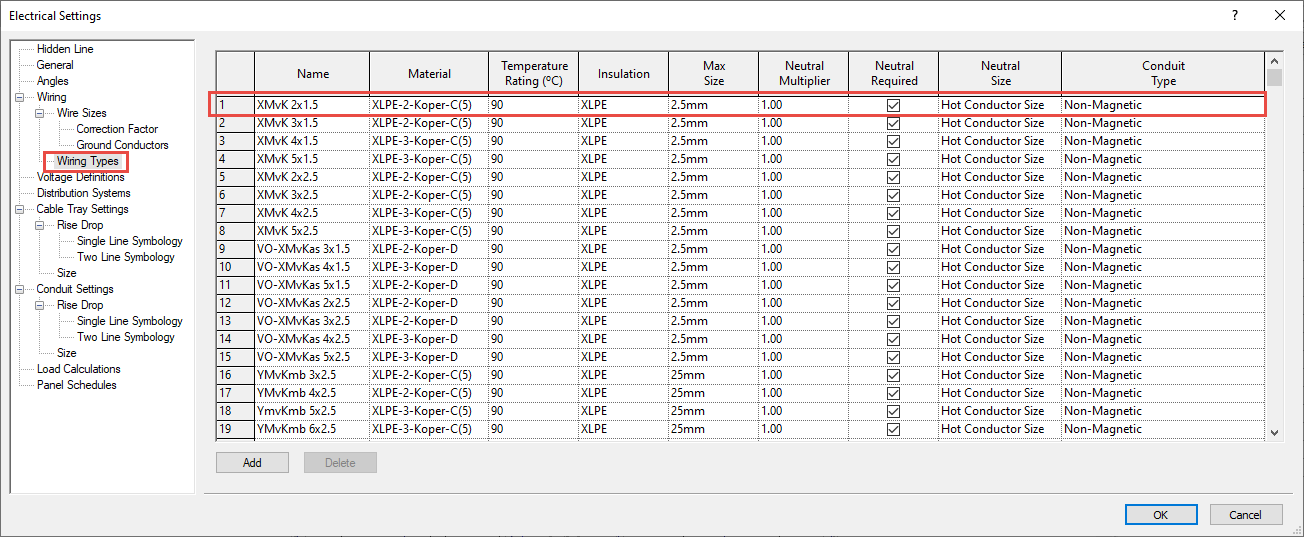

Dit System Circuit krijgt een Wiretype. (Niet zichtbaar in het Panel-Schedule, waarschijnlijk de bovenste uit de lijst)
 Het Wiretype is gebonden aan een Material

Het Material is gebonden aan de Ground Conductor.

Oftewel, op het moment dat je de Wiretype weet waarop de Spare is aangesloten, weet je de Material.

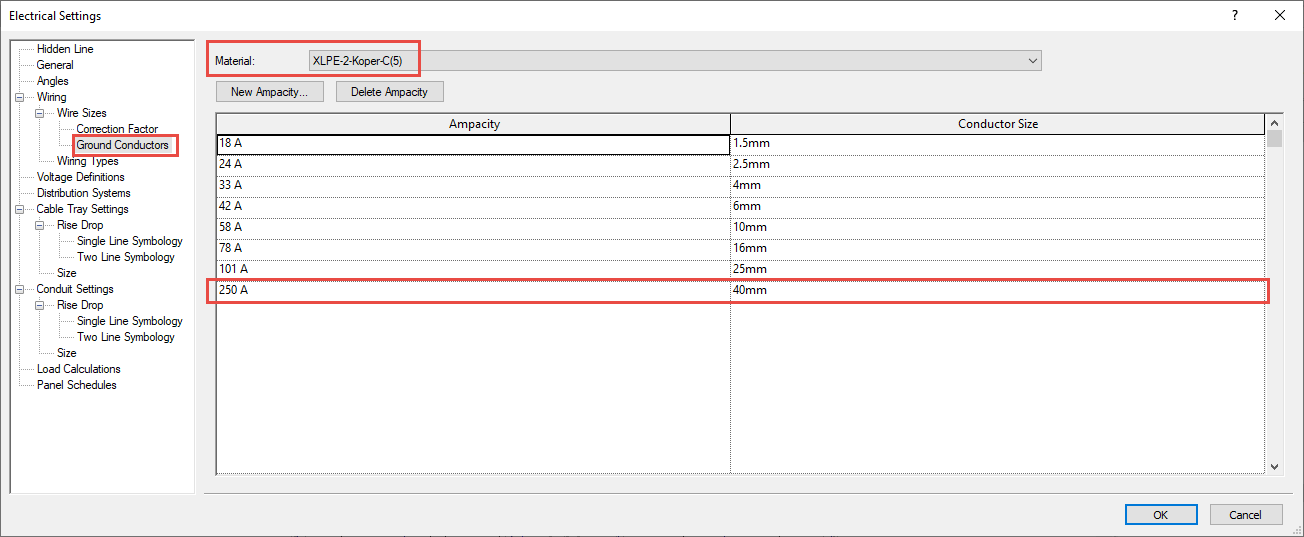

Binnen de Ground Conductor zoek je de Material

Deze heeft een tabel 'Ampacity en Conductor Size'.

Deze staat bij onze TheModus template (en afgeleiden daarvan) op maximaal 101A met 25mm

Hieraan zullen dan waarden moeten worden toegevoegd voor grotere Amperages en afmetingen.

Bijv. 250A en 40mm.

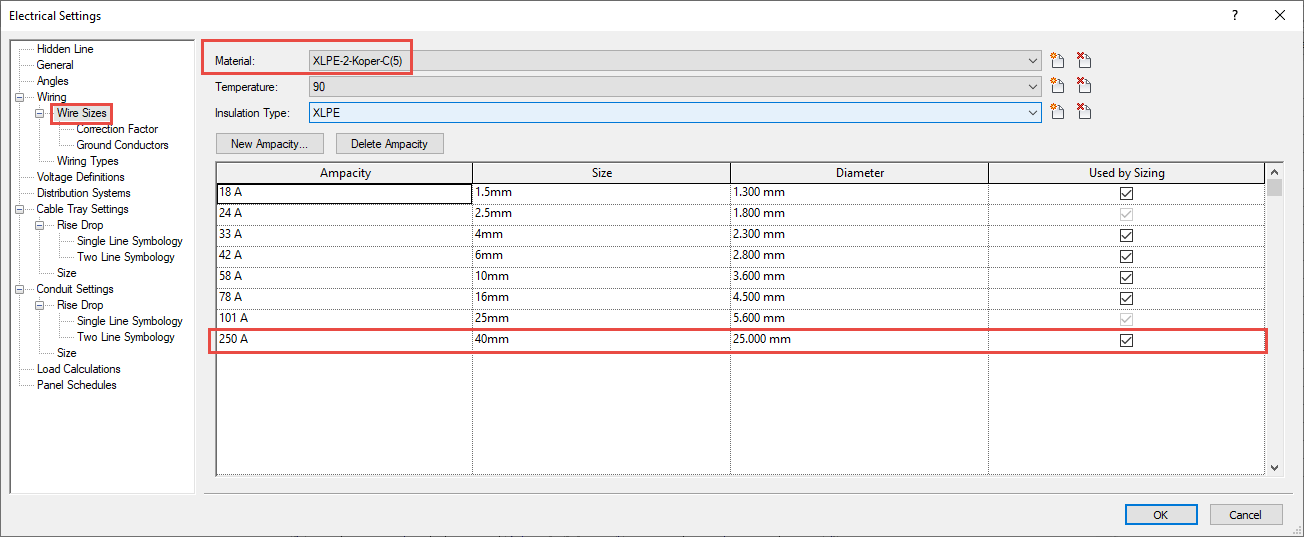

Ditzelfde zal je moeten toevoegen bij de Wire Sizes van dat specifieke Material.

Ook hier zal je de tabel moeten aanvullen met 'Ampacity, Size en Diameter'

bijv. 250 a, 40mm, 25 mm

Hiermee kan de waarde van de Rating aangepast worden naar waarden boven de voorheen standaard ingestelde Rating
 (bij de TheModus template 101A).
