Algemeen
Wat is E-Tunnel
Algemeen
Met E-Tunnel kunnen sparingstekeningen van wanden en plafonds t.b.v. tunnelbekistingen en vloerplaten worden gegenereerd.
Deze module staat los van de standaard sparingsfunctie binnen Elektra (aanroep van functies gebeurt vanuit een ander menubestand), is volledig geïntegreerd in de applicatie Elektra.
E-Tunnel draait onder AutoCAD op Windows 10.
Voor wie bedoeld
E-Tunnel is bedoeld voor:
- Installatiebedrijven voor de woningbouw
Functionaliteit
E-Tunnel kent functies voor:
- Het maken van:
- Wanduitslagen
- Tunneluitslagen
- Intekenen van breedplaatvloeren
- Het maken van sparingstekeningen in:
- Wanden en vloer bij tunnelbekistingen
- Wanden bij wandbekistingen
- Breedplaatvloeren
- Het plaatsen van sparingen voor:
- Centraaldozen
- Inbouwdozen voor schakelmateriaal
- Verdeelkasten
- Kabelkanalen
- Maken van sparingslijsten.
- Verzamelen van wanden en tunnelvloeren op een totaaltekening per wand of dek.
Informatiescheiding
De informatiescheiding - plaatsing van elementen op verschillende tekeninglagen - en de benaming van de lagen is o.a. gebaseerd op
- CAD-Afsprakenstelsel, versie 2.0
- Elementenmethode '91
Aansluitende programma’s
Onderlegger
Om snel een schematische bouwkundige plattegrond te tekenen.
Binnen Onderlegger kunnen ruimtedefinities automatisch worden gegenereerd:
- Oppervlak volgens Vloerbedekking-oppervlak (netto opp.), en
- Oppervlak volgens NEN 2580 (bruto ruimte opp.)
Het CAD-Afsprakenstelsel Versie 2.0 wordt gehanteerd voor de informatiescheiding en laagnamen.
Menustructuur pulldownmenu's
Algemeen
Voor elke applicatie is een aantal menu's en Ribbontabs beschikbaar; bijna elke functie is met een aparte knop oproepbaar.

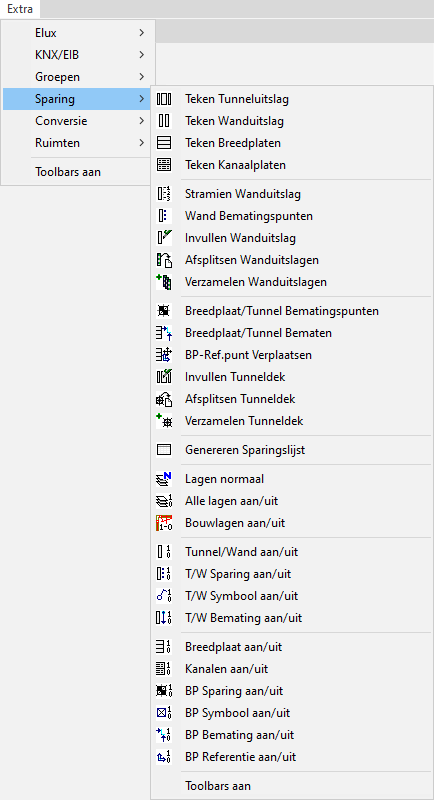

Menu 'Extra', submenu 'Sparing' (= E-Tunnel)
Knoppenbalken
Algemeen

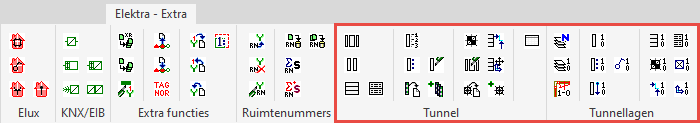

Voor deze applicatie ribbontabs beschikbaar.
Knoppen E-Tunnel
| Tunnel | |||
 | Teken Tunneluitslag |  | Teken Wanduitslag |
 | Teken Breedplaten |  | Teken kanaalplaten |
 | Stramien wanduitslag |  | Wand Bematingspunten |
 | Invullen Wanduitslag |  | Afsplitsen wanduitslagen |
 | Verzamelen wanduitslagen | ||
 | Breedplaat Bematingspunten |  | Breedplaat/Tunnel Bematen |
 | BP-Ref.punt verplaatsen |  | Invullen tunneldek |
 | Afsplitsen tunneldek |  | Verzamelen tunneldek |
 | Genereren Sparingslijst | ||
| Tunnellagen | |||
 | Lagen Normaal |  | Alle lagen Aan/Uit |
 | Bouwlagen Aan/Uit | ||
 | Tunnel/Wand Aan/Uit |  | T/W Sparing Aan/Uit |
 | T/W Symbool Aan/Uit |  | T/W Bemating Aan/Uit |
 | Breedplaat Aan/Uit |  | Kanalen Aan/Uit |
 | BP Sparing Aan/Uit |  | BP Symbool Aan/Uit |
 | BP Bemating Aan/Uit |  | BP Referentie Aan/Uit |
