Koppeling database / tekening

Koppeling van tekeningen, mappen en project

Algemeen

In de database wordt vastgelegd welke tekeningen bij welk project horen. De naam van de tekening is daarbij van belang.

Als de tekening nog geen naam heeft moet deze eerst worden opgeslagen (<SAVE>).

Gebruik niet de default AutoCAD namen Unnamed of Drawing#!

Alle tekeningen in dezelfde map (map) behoren bij hetzelfde project. Meerdere mappen kunnen bij één project horen.

De eerste keer dat een tekening uit een map aan de database bekend wordt gemaakt wordt gevraagd een project te selecteren of een nieuw project aan te maken en dat dan te selecteren.

• Vanuit Elektra kan een project worden aangemaakt en kan dan worden geselecteerd met een functie van E-Database.
• Vanuit E-Schema kan een project worden geselecteerd.

De volgende keer dat van een tekening in dezelfde map (directory) een extract wordt gemaakt wordt deze tekening automatisch aan hetzelfde project toegevoegd.

Het verwijderen van de koppeling van een tekening met een project gebeurt door het verwijderen van de tekening uit de tekeninglijst en daarna de database te comprimeren.

Bij het comprimeren worden alle overbodige gegevens verwijderd, zoals bij het legen van de “prullenbak”.

Installatietekening opnemen in een project

1. Installatietekening maken in Elektra
2. Tekening opslaan, voor zover de tekening nog geen naam heeft.
3. Klik op knop (Extract voor DataBase) in menu 'Elektra Tel' op panel 'Database'
   Is de map van de tekening in de database bekend?
   • Nee, de map is onbekend
     Is het project bekend?
     • Ja, het project is bekend;
       1. Selecteer het project
     • Nee, het project is onbekend;
       • 1.    Maak een project aan
       • 2.    Selecteer het nieuwe project
   • Ja, de map is bekend
     Daarmee is bekend bij welk project deze tekening hoort.

Met de functie 'Extract naar database' worden de gegevens van de installatietekening naar de database overgebracht.

Schematekening opnemen in een project

• Van de schematekeningen wordt alleen bijgehouden dat de map bij een bepaald project hoort. Dit hoeft niet dezelfde map te zijn als waarin de installatietekeningen staan.

1. Schematekening maken in E-Schema (Groepen plaatsen en coderen, kast plaatsen en voorzien van kastnaam)
2. Tekening opslaan, voor zover de tekening nog geen naam heeft.
   E-Database hoeft niet geopend zijn.
3. Klik op knop (Turfstaat maken) in menu 'E-Schema' op panel 'Database'
   Zorg ervoor dat E-Database geopend is.
   Melding dat bestand is opgeslagen.
   Nb. Deze functie kan ook vanuit E-Database worden uitgevoerd
4. Klik op knop in menu 'E-Schema' op panel 'Database'
   Is de map van de tekening in de database bekend?
   • Nee, de map is onbekend
     Is het project bekend?
     • Ja, het project is bekend;
       Selecteer het project
     • Nee, het project is onbekend;
       Er zijn dus geen gegevens om in te vullen.
   • Ja, de map is bekend
     Daarmee is bekend bij welk project deze map hoort.
5. Vervolgens kan de kast gekozen worden waarvan de gegevens moeten worden ingevuld.

Verwijderen koppeling van tekening met een project

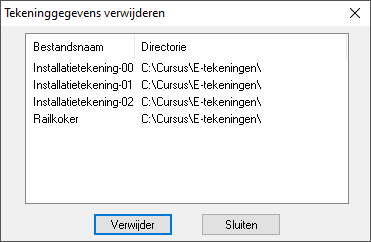

1. Selecteer in E-Database 'Tekeninggegevens verwijderen...' in pull-down menu 'Tekening'
2. Selecteer de te verwijderen tekening
3. Klik op knop [ Verwijder ]
4. Klik [ Sluiten ]

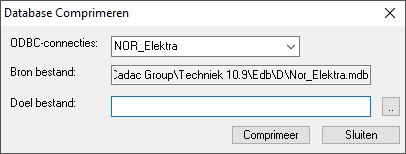

5. Selecteer 'Database comprimeren...' in pull-down menu 'Extra'
   Het doelbestand hoeft niet ingevuld te worden:
   • Doel bestand: leeg, dan wordt de database gewoon gecomprimeerd
   • Doel bestand: opgave van een bestand:
     • dan wordt in feite een kopie van de database gemaakt, die gecomprimeerd is.
     • de oorspronkelijke database wordt dan niet gecomprimeerd.
6. Klik op knop [ Comprimeer ]
   De database wordt gecomprimeerd
   – alle verwijderde gegevens worden gewist.

Als alle tekeningen uit een map uit de database verwijderd zijn is ook de koppeling van die map met het project verdwenen.

Dit is een goede methode om een back-up van de database te maken.

Terug naar Inhoudsopgave

Overbrengen gegevens database / tekeningen

Algemeen

Vanuit de installatietekening – gemaakt met Elektra - moeten de nodige gegevens naar de database worden overgebracht.

Na bewerking in E-Database kunnen vanuit E-Schema de gegevens uit de database worden gehaald. Bij het aanmaken van een project moet worden aangegeven in welke map de gegevens moeten worden geplaatst.

Een tweetal startpunten zijn op te geven:

• Beginnen met de tekening
• Beginnen met de Project-database

Als alle installatietekeningen zich in één map bevinden hoeft alleen bij de eerste tekening de koppeling met de database (actief) te worden gelegd. Het programma gaat er van uit dat de andere tekeningen in die map ook bij dit project horen.

Als er ook in andere mappen tekeningen van dit project staan zullen voor alle mappen telkens (actief) de koppeling naar de database moeten worden gemaakt.

Koppeling beginnen vanuit de tekening

1. In de tekening(en) in Elektra zijn armatuurcodes opgegeven.
2. Gegevens dumpen van de tekeningen
   • Klik op knop (Extract voor DataBase) in menu 'Elektra Tel' op panel 'Database'
     of
   • Alle tekeningen met knop (Extract Batch) in menu 'Elektra Tel' op panel 'Database'
3. Project aanmaken (voor zover nog niet gedaan) en selecteren.
4. In de database armatuurgegevens (uit catalogus armaturen of uit ander project) koppelen aan de project-armatuurcodes.
5. In E-Schema de tekening opzetten:
   • 1 tekening per kast;
   • Meerdere kasten per tekening;
   • Meerdere tekeningen per kast.
6. Invullen van de kastgegevens in E-Schema via import van de gegevens vanuit E-Database.
   1. Selecteer (Turfstaat maken) in menu 'E-Schema' op panel 'Database'
   2. Selecteer (Turfstaat lezen) in menu 'E-Schema' op panel 'Database'

Het is ook mogelijk om schema's (gedeeltelijk) automatisch te laten tekenen.

Koppeling beginnen vanuit de Project-database

1. Project aanmaken (voor zover nog niet gedaan).
2. In de database armatuurgegevens (uit de armaturencatalogus tabel of uit een ander project) koppelen aan project-armatuurcodes.
3. In de tekening (Elektra) armatuurcodes opgegeven bij de armaturen.
4. Gegevens dumpen van alle tekeningen via:
   • Klik op knop (Extract voor DataBase) in menu 'Elektra Tel' op panel 'Database'
     of
   • Alle tekeningen met knop (Extract Batch) in menu 'Elektra Tel' op panel 'Database'
5. Eén keer het project selecteren
6. In E-Schema de tekening opzetten:
   • 1 tekening per kast;
   • Meerdere kasten per tekening;
   • Meerdere tekeningen per kast.
7. Invullen van de kastgegevens in E-Schema via import van de gegevens vanuit E-Database.
   1. Selecteer (Turfstaat maken) in menu 'E-Schema' op panel 'Database'
   2. Selecteer (Turfstaat lezen) in menu 'E-Schema' op panel 'Database'

Terug naar Inhoudsopgave

Database-gegevens vanuit de tekening bekijken

Algemeen

Vanuit de tekening (in Elektra) kunnen de vermogens-telstaat en armaturen-telstaat worden bekeken.

Bekijken database-gegevens (turfstaat)

1. Klik in Elektra op knop (Vermogens-Telstaat EDB) in menu 'Elektra Tel' op panel 'Rapporten'
   De Vermogenstelstaat uit menu Rapport in de database wordt gestart;
   het venster met instellingen voor het overzicht verschijnt.
2. Selecteer op tabblad 'Overzicht'
   • Kast; (blanco = alle kasten)
   • Overzicht

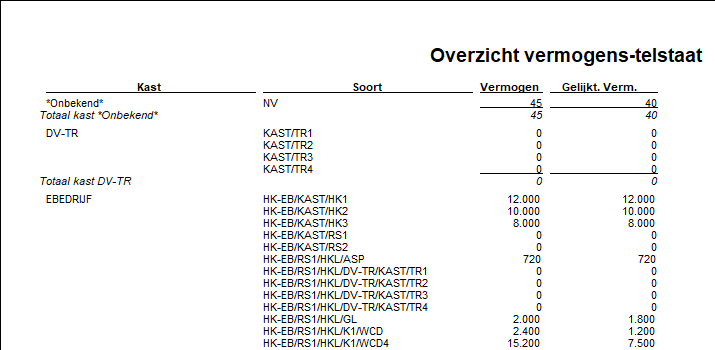

     • Vermogens telstaat
     • Vermogens telstaat totalen

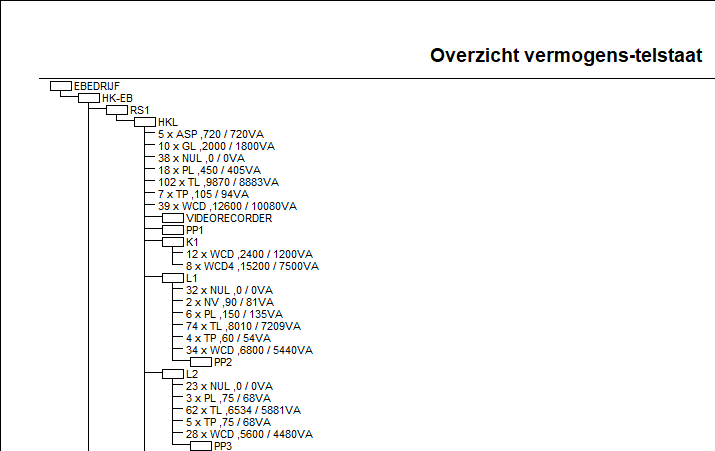

     • Vermogens telstaat boom (voor grafische weergave)
3. Klik op knop
   • [ Uitvoer naar E-Schema ] voor gegevens klaarzetten schematekening
     Deze functie moet steeds worden gebruikt om gegevens voor het invullen van installatieschema’s en vermogens in blokschema’s klaar te zetten.
     Deze functie kan ook vanuit E-Schema worden aangeroepen.
   • [ Print voorbeeld ] voor voorbeeld op scherm
   • [ Print Rapport ] voor printen of wegschrijven naar bestand
   • [ Sluiten ] voor verlaten venster
   •


Na wijziging in installatietekeningen moet het volgende gebeuren:

• In Elektra:
  • Klik op knop (Extract voor DataBase) in menu 'Elektra Tel' op panel 'Database'
    of
  • Alle tekeningen met knop (Extract Batch) in menu 'Elektra Tel' op panel 'Database'
• in E-Db: Klik op de knop [ Uitvoer naar E-Schema ]
• in E-Schema:
  • Selecteer (Turfstaat lezen) in menu 'E-Schema' op panel 'Database'
    of
  • Selecteer (Turfstaat Batch) in menu 'E-Schema' op panel 'Database'

Bekijken armaturentelstaten

1. Klik in Elektra op knop in menu 'Elektra Tel' op panel 'Rapporten'
   De Armaturen-telstaat uit menu 'Rapport' in de database wordt gestart;
   het venster met instellingen voor het overzicht verschijnt.
2. Selecteer de te tonen telstaat
3. Klik op knop:
   • [ Print voorbeeld ] voor voorbeeld op scherm
   • [ Print Rapport ] voor printen of wegschrijven naar bestand
   • [ Sluiten ] voor verlaten venster
