Standaard instellingen
NOR-Sanitair
Algemeen
Het programma maakt gebruik van een groot aantal instellingen en standaard waarden. Deze kunnen worden aangepast en/of aangevuld vanuit een centraal venster: NOR-Options. Tijdens het werken met de applicatie worden ook de laatst opgegeven instellingen in een aantal aparte bestanden opgeslagen.
- • Bij horizontale bochten wel/niet een afschuining toe te passen;
- • Bij verticale bochten wel/niet een afschuining toe te passen;
- • Afschuining afvoeren, afhankelijk van diameter;
- • Te tonen diameter: duim-teken, DNnummer, doorsnede teken
- • Te gebruiken kleur per diameter;
Algemene instellingen Sanitair aanpassen
- Klik
(Algemeen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Algemeen) in menu 'Applicatie' en submenu 'Instellingen'
- Selecteer rechtsboven in het venster 'Nordined Options versie 10.9.x' de applicatie 'Sanitair'
- Open het tabblad voor de specifieke onderdelen

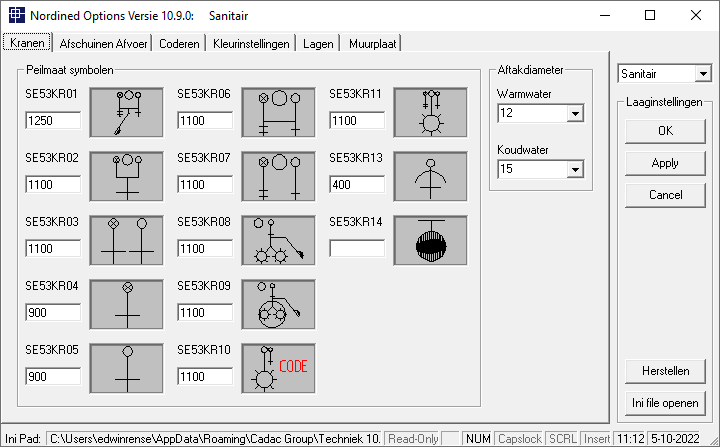

- Kranen

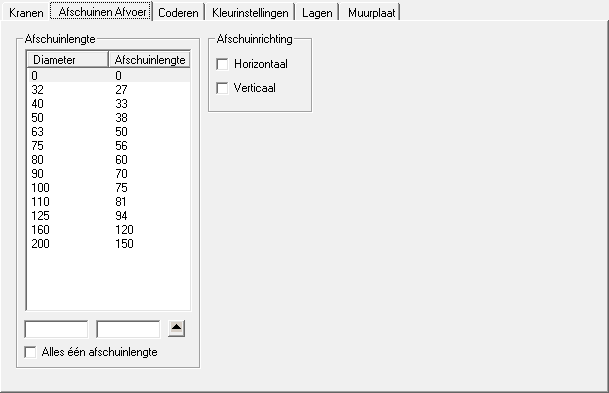

- Afschuinen Afvoer

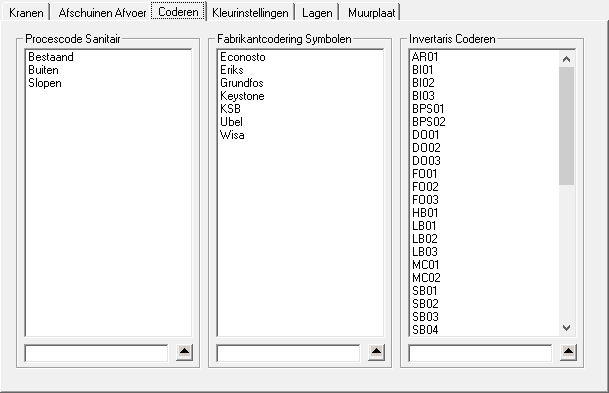

- Coderen

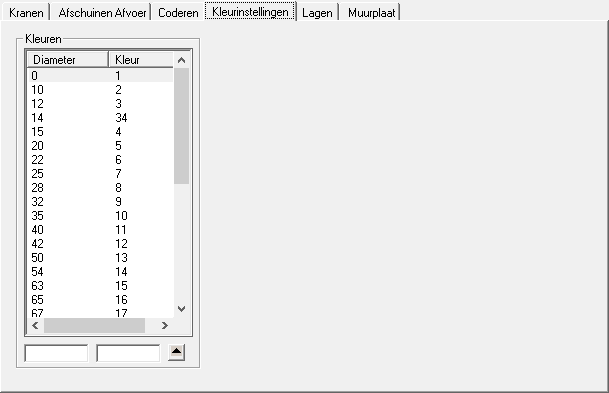

- Kleurinstellingen
- Lagen

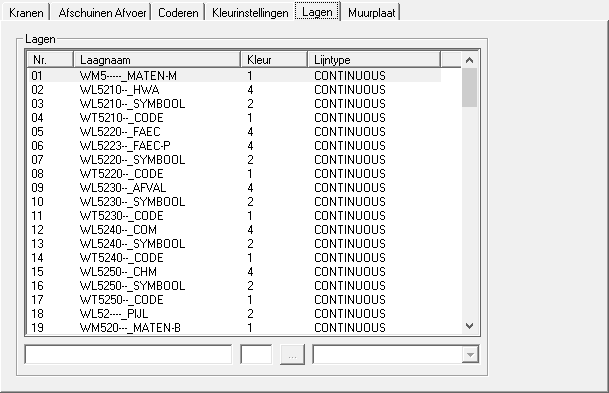

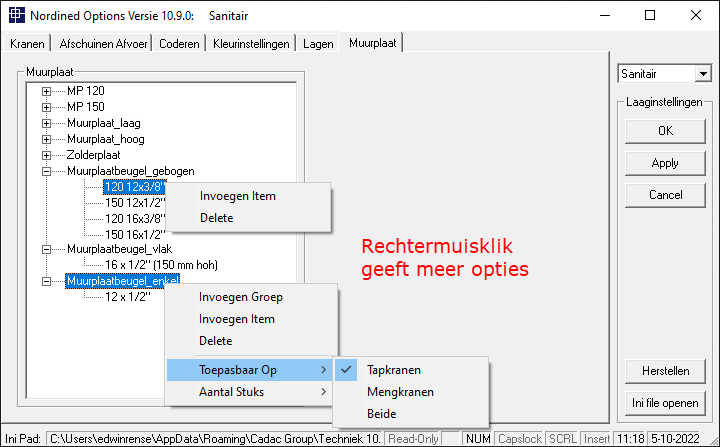

- Muurplaat
- Wijzig de gewenste gegevens
- Klik:
- [ OK ] voor opslaan wijzigingen en het vervolgens verlaten van het venster.
- [ Apply ] om wijzigingen op te slaan; het instellingenvenster blijft geopend
- [ Cancel ] om de wijzigingen ongedaan te maken
- [ Herstellen ] om de instellingen vanuit het configuratiebestand terug te zetten
- [ Ini file openen ] om het betreffende configuratiebestand te openen
- Indien diameter aanduidingen zijn gewijzigd via knop
(Algemeen):
Selecteer Instellingen in menu Applicatie en Update Diameter in het vervolgmenu
Hierbij worden de registry-instellingen aangepast, en bij nieuw te plaatsen diameters op de tekening zullen de nieuwe aanduidingen worden gebruikt. Reeds geplaatste aanduidingen worden niet aangepast. Deze zullen eerst moeten worden verwijderd en vervolgens opnieuw geplaatst moeten worden.
Renvooi-teksten aanpassen
- Klik
(Renvooi) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Renvooi) in menu 'Applicatie' en submenu 'Instellingen'
Notepad wordt gestart met configuratiebestand W-Renvoo.ini - Wijzig de tekst bij de symboolnaam
- Sla het configuratiebestand op
Lagen
Algemeen
In de applicatie zijn voor alle lagen de kleur en het lijntype vastgelegd in configuratiebestand 'W-lagen.ini'. Deze instelling is aan te passen, terug te zetten naar de "fabrieksinstelling" of over te nemen van oudere versies van de applicatie.
Indien de instellingen zijn gewijzigd zullen deze voor nieuwe tekeningen gebruikt worden.
Om deze instellingen in bestaande tekeningen doorgevoerd te krijgen moet in elke tekening de functie 'Volgens W-lagen.ini' (uit menu 'Bewerk' en submenu 'Weergave') worden uitgevoerd.
Aanpassen laaginstelling
- Klik
(Lagen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Lagen) in menu 'Applicatie' en het vervolgmenu 'Instellingen'

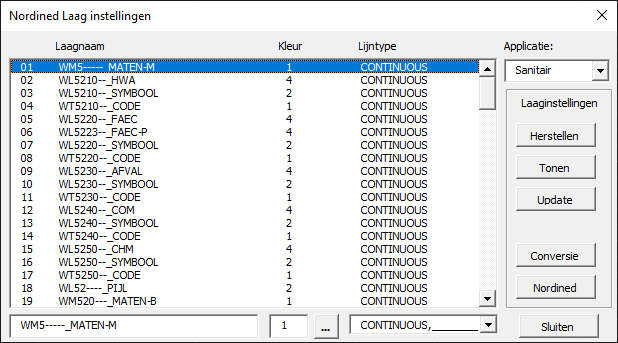

Venster 'Nordined Laag Instellingen' verschijnt. - Selecteer rechtsboven in het venster de applicatie waarvoor de laaginstellingen moeten worden aangepast
- Algemeen
- 3D-lagen
- Lucht
- CV&Koeling
- Sanitair
- Sprinkler
- Technische-ruimte
- Afvoeren
- Prefab
- Userlagen
- Selecteer de aan te passen laag
- Wijzig de laagkleur en/of het lijntype in de onderste vakken
- Herhaal stappen 2. en 3. voor andere aan te passen laag
- Om alle wijzigingen terug te draaien:
Klik [ Herstellen ]
- Om alle wijzigingen terug te draaien:
- Klik:
- [ Update ] om de wijzigingen op te slaan (in configuratiebestand 'W-lagen.ini')
- [ Tonen ] om de wijzigingen in de tekening te verwerken
- [ Sluiten ] om het venster te verlaten
De standaard instellingen zijn nu aangepast en in de tekening verwerkt.
In nieuwe tekeningen zullen de gewijzigde instellingen worden gebruikt.
Voor bestaande tekeningen moet per tekening de functie (Volgens W-lagen.ini) in panel 'Weergave' op Ribbontab 'Sanitair - Bewerk' worden uitgevoerd.
Terugzetten van de fabrieksinstellingen
- Klik
(Lagen) in panel 'Santair' op Ribbontab 'Sanitair'
of
Selecteer(Lagen) in menu 'Applicatie' en het submenu 'Instellingen'
Venster 'Nordined Laag Instellingen' verschijnt. - Selecteer rechtsboven in het venster de applicatie waarvoor de laaginstellingen moeten worden aangepast
- Klik [ Nordined ]
Melding dat de laaginstellingen worden vervangen door de oorspronkelijk applicatie instellingen.
Moeten de instellingen worden vervangen? - Klik [ Ja ] om de originele instellingen terug te zetten
- Klik [ Tonen ] om de wijzigingen in de tekening te verwerken
- Klik [ Sluiten ] om het venster te verlaten
De standaard instellingen zijn nu aangepast en in de tekening verwerkt.
In nieuwe tekeningen zullen de gewijzigde instellingen worden gebruikt.
Voor bestaande tekeningen moet per tekening de functie (Volgens W-lagen.ini) in panel 'Weergave' op Ribbontab 'Sanitair - Bewerk' worden uitgevoerd.
Overnemen instelling van oude versie
- Klik
(Lagen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Lagen) in menu 'Applicatie' en het submenu 'Instellingen'
Venster 'Nordined Laag Instellingen' verschijnt. - Selecteer rechtsboven in het venster de applicatie waarvoor de laaginstellingen moeten worden aangepast
- Klik [ Conversie ]
Venster verschijnt met melding dat instellingen kunnen worden overgenomen.
Vraag of de huidige instellingen vervangen moeten worden. - Klik [ Ja ]
- Selecteer bestand 'W-lagen.ini'
- Bijvoorbeeld:
C:\Gebruikers\<usernaam>\AppData\Roaming\Cadac Group\Techniek 10.5\Lib\W-lagen.ini
- Bijvoorbeeld:
- Klik [ Open ]
De laaginstellingen zijn overgenomen en weggeschreven in W-lagen.ini. - Klik [ Tonen ] om de wijzigingen in de tekening te verwerken
- Klik [ Sluiten ] om het venster te verlaten
De standaard instellingen zijn nu aangepast en in de tekening verwerkt.
In nieuwe tekeningen zullen de gewijzigde instellingen worden gebruikt.
Voor bestaande tekeningen moet per tekening de functie (Volgens W-lagen.ini) in panel 'Weergave' op Ribbontab 'Sanitair - Bewerk' worden uitgevoerd.
Gewijzigde laaginstellingen in tekening toepassen
- Klik
(Volgens W-lagen.ini) in panel 'Weergave' op Ribbontab 'Sanitair - Bewerk'
of
Selecteer(Volgens W-lagen.ini) in menu 'Bewerk' en het submenu 'Weergave'
De instellingen uit W-lagen.ini worden in de tekening verwerkt.
Algemene instellingen
Algemeen
Via het instellingenvenster voor Algemeen zijn in te stellen:
- Tekstkleur
- Tekstfont bij de standaard tekststijlen
- Laaginstellingen van de algemene lagen
- Peilmaten bij
- Ronde kanalen
- Rechthoekige kanalen
- Ronde leidingen
- Opbouw coderingen bij Sparingen
- Opstarten menu's en applicaties
- Basismenu (meestal Acad)
- Of menu's moeten worden ontladen bij wisselen van applicatie
- Layermanager

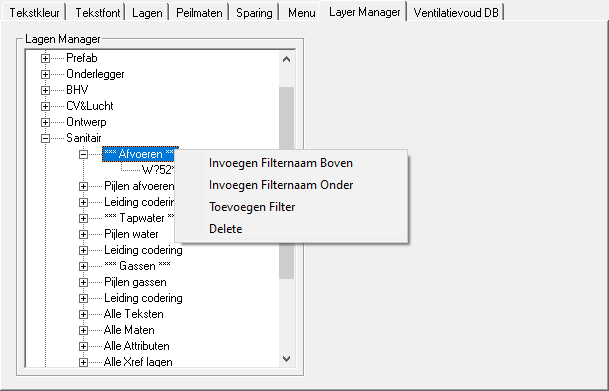

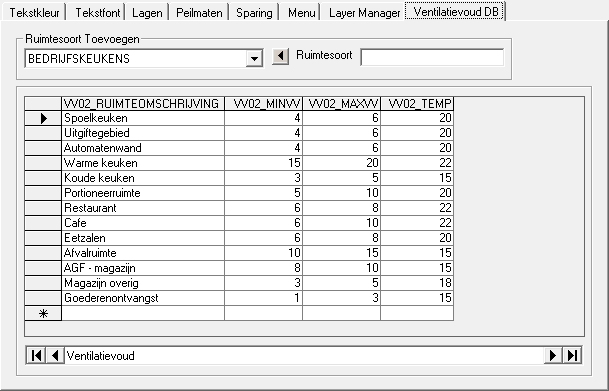

- Ventilatievoud
Tekstkleur instellen
- Klik
(Algemeen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Algemeen) in menu 'Applicatie' en het submenu 'Instellingen'
- Selecteer rechtsboven in het venster 'Nordined Options versie 10.9.x' de applicatie 'Algemeen'

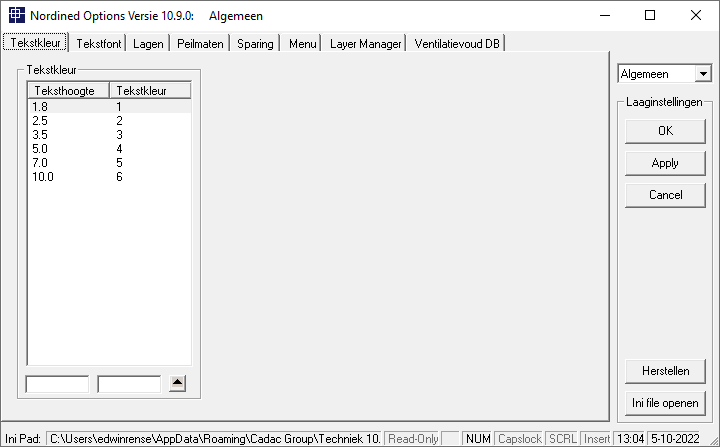

- Open tabblad 'Tekstkleur'
- Selecteer de teksthoogte
- Wijzig in het vakje onderin de tekstkleur (nummer)
- Klik
Melding: De waarde komt al voor in de lijst!
Wilt u deze waarde vervangen? - Klik [ Ja ]
De gewijzigde tekstkleur wordt in het grote vak vastgelegd. - Klik:
- [ OK ] voor opslaan wijzigingen en het vervolgens verlaten van het venster.
- [ Apply ] om wijzigingen op te slaan; het instellingenvenster blijft geopend
- [ Cancel ] om de wijzigingen ongedaan te maken
- [ Herstellen ] om de instellingen vanuit het configuratiebestand terug te zetten
- [ Ini file openen ] om het betreffende configuratiebestand te openen met Notepad.
Tekstfont instellen
- Klik
(Algemeen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Algemeen) in menu 'Applicatie' en het submenu 'Instellingen'
- Selecteer rechtsboven in het venster 'Nordined Options versie 10.9.x' de applicatie 'Algemeen'

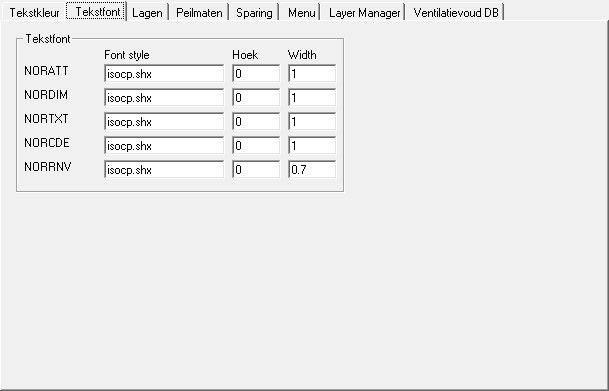

- Open tabblad 'Tekstfont'
- Wijzig de 'Font style', 'Teksthoek' (hoek) en/of 'Tekstbreedte' (Width) voor de volgende tekststijlen:
- NORATT voor attribuutteksten
- NORDIM voor dimensioneringsteksten
- NORTXT voor teksten
- NORCDE voor codering
- NORRNV voor renvooi
- Klik:
- [ OK ] voor opslaan wijzigingen en het vervolgens verlaten van het venster.
- [ Apply ] om wijzigingen op te slaan; het instellingenvenster blijft geopend
- [ Cancel ] om de wijzigingen ongedaan te maken
- [ Herstellen ] om de instellingen vanuit het configuratiebestand terug te zetten
- [ Ini file openen ] om het betreffende configuratiebestand te openen met Notepad.
Peilmaten instellen
- Klik
(Algemeen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Algemeen) in menu 'Applicatie' en het submenu 'Instellingen'
- Selecteer rechtsboven in het venster 'Nordined Options versie 10.9.x' de applicatie 'Algemeen'

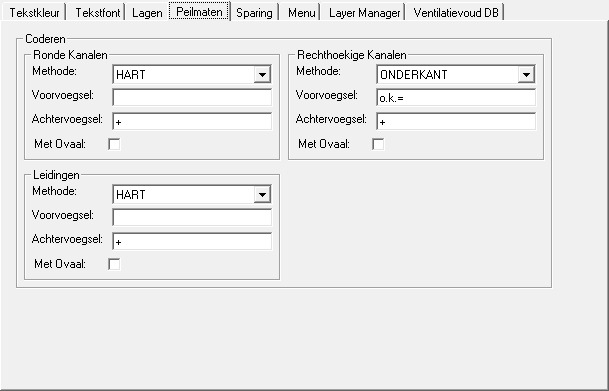

- Open tabblad 'Peilmaten'
- Geef voor 'Ronde kanalen', 'Rechte kanalen' en/of 'Ronde leidingen' de instellingen op
- Methode:
- Bovenkant
- Hart
- Onderkant
- Voorvoegsel
- Achtervoegsel
- Met/zonder Ovaal
- Methode:
- Klik:
- [ OK ] voor opslaan wijzigingen en het vervolgens verlaten van het venster.
- [ Apply ] om wijzigingen op te slaan; het instellingenvenster blijft geopend
- [ Cancel ] om de wijzigingen ongedaan te maken
- [ Herstellen ] om de instellingen vanuit het configuratiebestand terug te zetten
- [ Ini file openen ] om het betreffende configuratiebestand te openen met Notepad.
Instellen algemene lagen
- Klik
(Algemeen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Algemeen) in menu 'Applicatie' en het submenu 'Instellingen'
- Selecteer rechtsboven in het venster 'Nordined Options versie 10.9.x' de applicatie 'Algemeen'

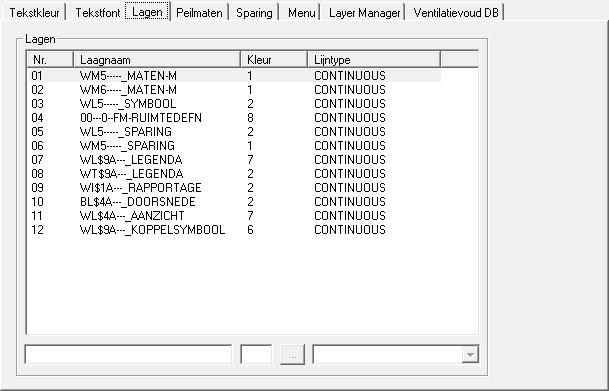

- Open tabblad 'Lagen'
- Selecteer de te wijzigen laaginstelling
- Selecteer onder in het venster de nieuwe laagkleur en/of het nieuwe lijntype
- Klik:
- [ OK ] voor opslaan wijzigingen en het vervolgens verlaten van het venster.
- [ Apply ] om wijzigingen op te slaan; het instellingenvenster blijft geopend
- [ Cancel ] om de wijzigingen ongedaan te maken
- [ Nordined ] om de standaard instellingen terug te zetten
- [ Conversie ] om de laag instellingen te converteren m.b.v. een laag instellingen bestand
- [ Herstellen ] om de instellingen vanuit het configuratiebestand terug te zetten
- [ Ini file openen ] om het betreffende configuratiebestand te openen met Notepad.
Codering sparingen instellen
- Klik
(Algemeen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Algemeen) in menu 'Applicatie' en het submenu 'Instellingen'
- Selecteer rechtsboven in het venster 'Nordined Options versie 10.9.x' de applicatie 'Algemeen'

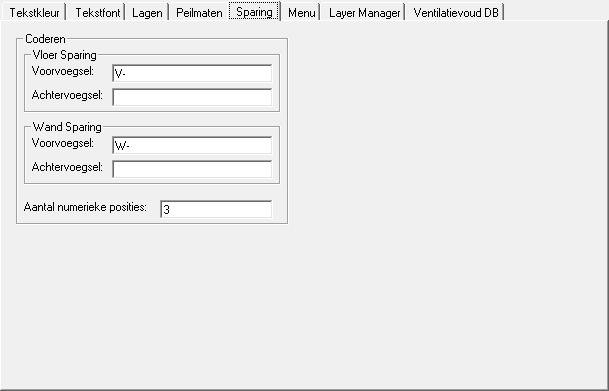

- Open tabblad 'Sparing'
- Geef voor voor- en achtervoegsels op voor
- Vloersparingen
- Wandsparingen
- Geef het aantal numerieke posities voor de code op
- Klik:
- [ OK ] voor opslaan wijzigingen en het vervolgens verlaten van het venster.
- [ Apply ] om wijzigingen op te slaan; het instellingenvenster blijft geopend
- [ Cancel ] om de wijzigingen ongedaan te maken
- [ Herstellen ] om de instellingen vanuit het configuratiebestand terug te zetten
- [ Ini file openen ] om het betreffende configuratiebestand te openen met Notepad.
Basismenu en wisselen menu's instellen
- Klik
(Algemeen) in panel 'Sanitair' op Ribbontab 'Sanitair'
of
Selecteer(Algemeen) in menu 'Applicatie' en het submenu 'Instellingen'
- Selecteer rechtsboven in het venster 'Nordined Options versie 10.9.x' de applicatie 'Algemeen'

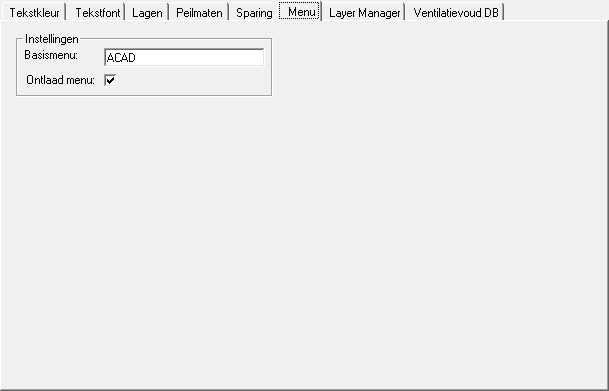

- Open tabblad 'Menu'
- Geef de instelling op:
- Basismenu (Meestal zal dit het 'ACAD' menu zijn)
- Ontlaad menu:
- Aangevinkt:
Bij het wisselen van applicatie worden de menugroep(en) en dus ook de toolpalettes van de oude applicatie verwijderd - Uitgevinkt:
Bij het wisselen van applicatie worden de menugroep(en) en dus ook de toolpalettes van de oude applicatie niet verwijderd
Als met Toolpalettes gewerkt wordt blijven de functies op de toolpalettes wel beschikbaar bij het wisselen van de applicatie, zelfs als de menu's worden ontladen.
- Aangevinkt:
- Klik:
- [ OK ] voor opslaan wijzigingen en het vervolgens verlaten van het venster.
- [ Apply ] om wijzigingen op te slaan; het instellingenvenster blijft geopend
- [ Cancel ] om de wijzigingen ongedaan te maken
- [ Herstellen ] om de instellingen vanuit het configuratiebestand terug te zetten
- [ Ini file openen ] om het betreffende configuratiebestand te openen met Notepad.
