Stramienen en kolommen

Opzetten stramienplan

Algemeen

Met deze optie kan een rechthoekig Stramienenplan worden opgezet; dit plan kan onder een hoek worden geplaatst. In het dialoogvenster wordt het totale stramienplan voorbereid, eventueel inclusief maatvoering en kolommen op alle snijpunten.

Daarna wordt het stramienplan in een keer getekend.

Meerdere stramienplannen kunnen op een tekening geplaatst worden.

Stramienplan opzetten

1. Klik (Stramienen...) in:
   • panel 'Stramienen' op Ribbontab 'Onderlegger/Basis'
     of
   • in menu 'Stramienen'

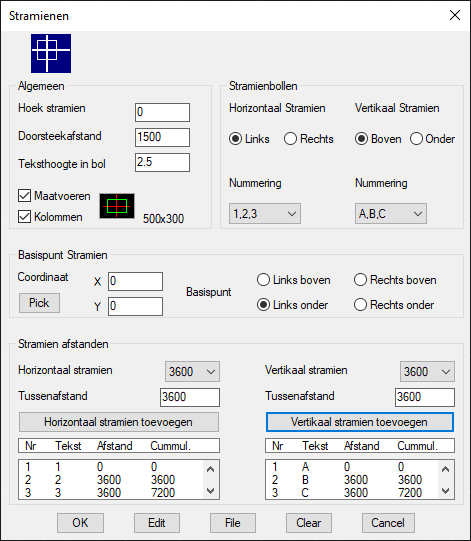

2. Geef in venster 'Stramienen' het stramienplan op:
   • In vak 'Algemeen':

     • Hoek stramien: hoek horizontale stramienlijn met X-as
     • Doorsteekafstand: verlenging stramienlijnen;
     • Teksthoogte in bol: aantal mm op papier bij opgegeven plotschaal
     • Maatvoeren: maatvoering plaatsen bij stramienen;
       Positie wordt bij het tekenen gevraagd op te geven.
     • Kolommen: op alle snijpunten van stramienlijnen wordt een kolom geplaatst;
       Kies type kolom: Klik op icon voor type en afmetingen kolom
   • In vak 'Stramienbollen':
     • Voor 'Horizontaal Stramien':
       • Links van stramien
       • Rechts van stramien
       • Nummering:
         • Cijfers
         • Letters
     • Voor 'Vertikaal Stramien':
       • Boven stramien
       • Onder stramien
       • Nummering:
         • Cijfers
         • Letters
   • In vak 'Basispunt Stramien':
     • Coördinaat:
       • X coördinaat basispunt
       • Y coördinaat basispunt
         of
       • Klik [ Pick ] om coördinaten op tekening aan te wijzen
     • Basispunt: welk snijpunt van (buitenste stramien)
       • Links boven
       • Links onder
       • Rechts boven
       • Rechts onder

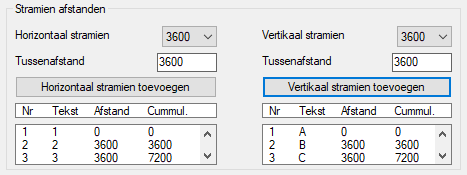

   • In vak 'Stramien afstanden':
     • Keuzelijst 'Horizontaal stramien' of 'Vertikaal stramien'
       Veld 'Tussenafstand' wordt automatisch gevuld
       of
       Zelf een waarde opgeven bij: Tussenafstand
     • Stramien toevoegen:
       • Bij eerste stramien:
         Klik [ ... stramien toevoegen ]
       • Bij volgend stramien
         • Selecteer tussenafstand
         • Klik [ ... stramien toevoegen ]
     • Wijzigen gegevens stramien
       1. Klik op te wijzigen stramien
       2. Klik [ Edit ]
       3. Wijzig gegevens 'Boltekst' en/of 'Afstand'
       4. Klik [ OK ]
     • Stramiengegevens verwijderen:
       1. Klik [ Clear ]
       2. Kies:
          • Horizontale stramienen
          • Vertikale stramienen
          • Beide
       3. Klik [ OK ]
     • Stramiengegevens opslaan:
       1. Klik [ File ]
       2. Geef een omschrijving
       3. Klik [ Opslaan ]
     • Stramiengegevens inlezen:
       1. Klik [ File ]
       2. Selecteer gewenste stramiendefinitie
       3. Klik [ Laden ]
       4. Maak eventueel aanpassingen
3. Klik [ OK ]
   Indien opgegeven dat maatvoering geplaatst moet worden:
   1. Geef positie van maatvoering horizontale stramienen op.
   2. Geef positie van maatvoering verticale stramienen op.

Stramienplan getekend;

indien kolommen geplaatst, staan deze op alle kruispunten van de stramienlijnen.

Terug naar Inhoudsopgave

Plaatsen kolommen op stramien

Algemeen

Met deze optie plaatst u kolommen op de kruispunten van geselecteerde stramienlijnen.

Uit een aantal standaard kolomvormen kan worden gekozen, waarvoor afmetingen moeten worden opgegeven. De standaard voorkeuze waarden kunnen aangevuld worden.

Binnen Onderlegger zijn een aantal standaard kolomvormen opgenomen. De gebruiker kan zelf nieuwe kolomvormen toevoegen. Deze kunnen via de optie 'Eigen symbool' in het iconenmenu aangeroepen worden.

Kolommen op stramiensnijpunten plaatsen

1. Klik (Kolommen op Stramien...) in:
   • panel 'Stramienen' op Ribbontab 'Onderlegger/Basis'
     of
   • menu 'Stramienen'
2. Selecteer stramienlijnen.
   Elke geselecteerde stramienlijn licht op.
   Beide stramienlijnen van de bewuste snijpunten moeten geselecteerd zijn.
3. Bevestig de selectie met <Enter>

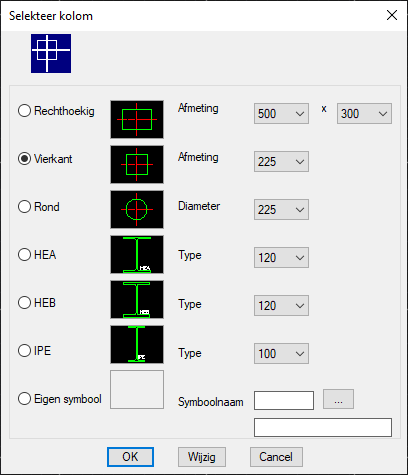

4. Selecteer in venster 'Selecteer kolom' de gewenste kolomvorm, en geef afmetingen op
   of
   Selecteer 'Eigen symbool' en selecteer het symbool via knop [ … ]
5. Klik op knop [ OK ]
   De gekozen kolom word op de geselecteerde snijpunten geplaatst.

Terug naar Inhoudsopgave

Plaatsen enkele kolom

Algemeen

Deze optie wordt gebruikt als kolommen niet op het snijpunt van stramienlijnen staan.

Uit een aantal standaard kolomvormen kan worden gekozen, waarvoor afmetingen moeten worden opgegeven. De standaard voorkeuze waarden kunnen aangevuld worden.

De plaatsbepaling kan d.m.v. een referentiepunt en/of diverse vangfuncties worden aangegeven; bij het plaatsen wordt gevraagd om de rotatie t.o.v. de X-as op te geven.

Kolom plaatsen

1. Klik (Kolommen enkel...)in:
   • panel 'Stramienen' op Ribbontab 'Onderlegger/Basis'
     of
   • menu 'Stramienen'
2. Selecteer in venster 'Selecteer kolom' de gewenste kolomvorm, en geef afmetingen op
   of
   Selecteer 'Eigen symbool' en selecteer het symbool via knop [ … ]
3. Klik [ OK ]
4. Plaats de kolom, gebruik eventueel de ObjectSnap functies
5. Geef de rotatie
6. Volgende kolom plaatsen?
   • Type <J>
     of
     Selecteer 'Ja' op de commandline om dezelfde kolom nogmaals te plaatsen
   • Type <N>
     of
     Selecteer 'Nee' op de commandline om het plaatsen te stoppen.

Terug naar Inhoudsopgave

Roteren kolommen

Algemeen

Kolommen worden met een vaste hoek (0) met de X-as geplaatst. Met de functie 'Roteer kolommen' kunnen geselecteerde kolommen geroteerd worden.

De rotatie kan absoluut zijn: ongeacht de huidige stand krijgen de geselecteerde kolommen de opgegeven hoek t.o.v. de X-as.

De rotatie kan ook relatief zijn: de geselecteerde kolommen worden t.o.v. de huidige stand onder de opgegeven hoek geroteerd.

Kolommen roteren t.o.v. de huidige stand

• Stramienplan getekend (niet strikt noodzakelijk)
• Kolommen geplaatst

1. Klik (Roteer kolommen) in:
   • panel 'Wanden' op Ribbontab 'Onderlegger - Bewerk'
     of
   • in menu 'Stramienen'
2. Selecteer kolom(men)
   Gebruik de <crossing> of <window>-optie om meerdere kolommen te selecteren.
3. Bevestig de selectie met <Enter>
4. Geef de <Rotatie hoek> (relatief)

Kolommen roteren naar op te geven stand

• Stramienplan getekend (niet strikt noodzakelijk)
• Kolommen geplaatst

1. Klik (Roteer kolommen) in:
   • panel 'Wanden' op Ribbontab 'Onderlegger - Bewerk'
     of
   • in menu 'Stramienen'
2. Selecteer kolommen
   Gebruik de <crossing> of <window>-optie om meerdere kolommen te selecteren.
3. Bevestig de selectie met <Enter>
4. Selecteer <Vaste hoek> op de commandline
5. Geef de <Vaste Hoek> (absoluut)

Terug naar Inhoudsopgave

Eigen kolommen aanmaken

Algemeen

Eigen kolomvormen kunnen worden gemaakt en kunnen met de keuze 'Eigen Symbool' uit het kolom-iconenmenu worden geplaatst.

De eigen kolommen worden gebruikt bij de functies 'Plaatsen kolommen', 'Kolomuitsnede' en 'Genereren ruimtedefinities'.

Voor een goede werking moeten aan een aantal voorwaarden worden voldaan:

• Getekend als gesloten (closed) polyline
• Naamgeving voldoet aan filter zoals opgegeven via 'Gebruik kolommen'

Tekenen kolom

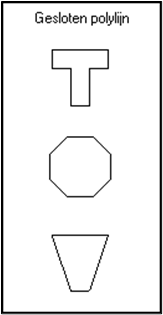

1. Teken kolom op ware grootte met het commando <PLINE>
   Polyline moet gesloten (Closed) zijn; geen speciale laag, kleur en lijntype is nodig.
2. Maken symbool
   via user-symbolen: symbool komt in op te geven map

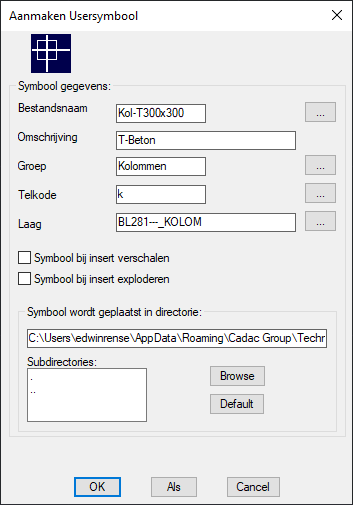

   1. Klik (Aanmaken...) in:
      • panel 'Usermenu' op Ribbontab 'Onderlegger/Basis'
        of
      • menu 'User'
   2. Geef op:
      • Bestandsnaam
        Moet beginnen met "Kol". Bij een andere naam moet de kolomfilter worden uitgebreid/aangepast, Zie "Instellingen voor kolommen"
      • Omschrijving
      • Groep
      • Telcode
   3. Klik bij 'Laag' op [ ... ] en kies als laag 'BL281---_KOLOM'
   4. Gebruik 'Symbool bij insert verschalen' en 'Symbool bij insert exploderen' niet
   5. Klik [ OK ]
   6. Geef insertionpoint op (Waar de kolom bij plaatsing aan de kruisdraad hangt)
   7. Selecteer de polylijn
   8. Geef de hoek linksonder en de hoek rechtsboven voor de voorbeeldweergave (Slide) op

• Gebruik niet het <LINE>-commando. De kolomuitsnede bij wanden gaat dan fout.
• Gebruik binnen <PLINE> de optie ARC niet: de kolomuitsnedes gaan dan fout.
• De kolom is te plaatsen vanuit
  • Stramienen -> Kolommen op stramien
  • Stramienen -> Kolommen Enkel
  • Usermenu -> Plaatsen

Instellingen voor kolommen

1. Klik (Gebruik kolommen) in:
   • panel 'Kolommen' op Ribbontab 'Onderlegger - Bewerk'
     of
   • in menu 'Bewerk'

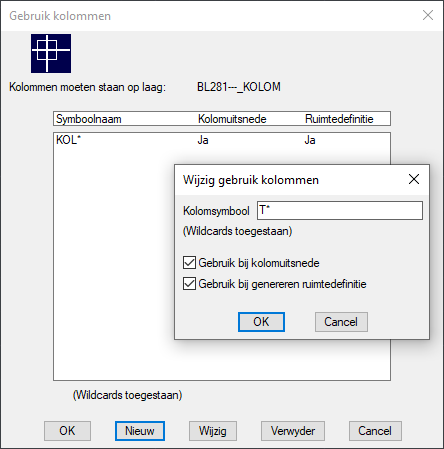

     In venster 'Gebruik kolommen' staat aangegeven:
     • Laag waarop kolommen moeten zijn geplaatst (niet wijzigbaar)
     • Filter voor de symboolnaam. Wildcards zijn hierin toegestaan
     • Of de kolom wordt gebruikt binnen de functie Bewerk, Kolomuitsnede
     • Of de kolom wordt gebruikt binnen de functie Ruimte, Genereren ruimtedefinitie
       Filters kunnen worden aangepast, toegevoegd of verwijderd
2. Klik:
   • [ Nieuw ] voor toevoegen
   • [ Wijzig ] voor wijzigen
   • [ Verwijderen ] voor het verwijderen van een kolomdefinitie
     De geselecteerde definitie wordt verwijderd.
3. Geef in het venster 'Wijzig gebruik kolommen' op:
   • Te gebruiken kolomnaam, eventueel met wildcards *, ?
   • Gebruiken bij functie 'Kolomuitsnede'
   • Gebruiken bij functie 'Ruimtedefinitie genereren'
4. Klik [ OK ] om de toevoeging/wijziging op te slaan
5. Klik [ OK ] om de instellingen op te slaan.
