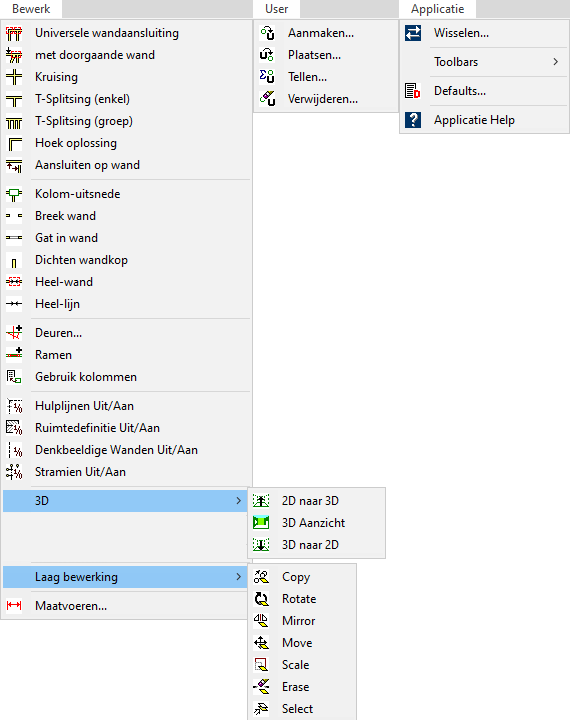

  • Menubalk structuur Onderleggermenu's
    • Algemeen
    • Menu:

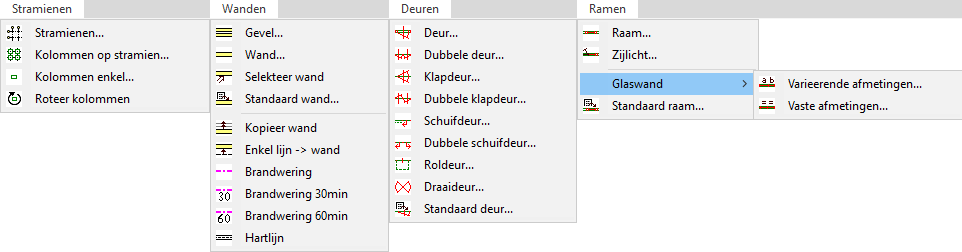

      • Stramienen, Wanden, Deuren en Ramen

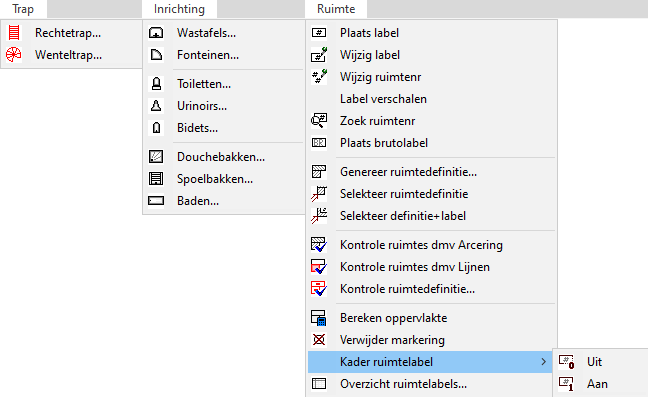

      • Trap, Inrichting en Ruimte
      • Bewerk, User en Applicatie
      • Algemeen

Algemeen

Wat is Onderlegger?

Algemeen

Met Onderlegger kan snel een bouwkundige onderlegger worden getekend. Deze bouwkundige onderlegger is dan de basis voor diverse installatietekeningen, voor plattegronden t.b.v. gebouw- en middelenbeheer (ruimtedefinitietekeningen) en voor bouwkundige detailtekeningen.

Onderlegger tekent 2-dimensionaal, maar heeft een beperkte mogelijkheid voor een 3-dimensionale representatie.

Bouwkundige details worden niet in Onderlegger getekend.

Installatietekeningen kunnen met de installatie-applicaties van Nordined getekend worden.

Ruimtedefinitietekeningen kunnen in Onderlegger worden gegenereerd op basis van Vloerbedekkingoppervlak en NEN2580-oppervlak. Tevens kan het bruto (verdiepings)oppervlak worden gegenereerd.

Onderlegger draait op AutoCAD 2018-2022 onder Windows 8.1 en Windows 10 (32bits en 64 bits).

Voor wie bedoeld

Onderlegger is bedoeld voor:

• Installatiebedrijven:
  Het snel kunnen opzetten van plattegronden is vooral van belang zolang de architect nog niet alle relevante plattegronden, met daarop alleen de voor de installateur relevante informatie kan aanleveren.
• Voor gebouwbeheerders:
  • Om snel plattegronden vanaf papier in te brengen, of om bestaande AutoCAD-tekeningen van niet-relevante informatie te ontdoen.
  • Om oppervlaktedefinities te kunnen genereren voor gebruik binnen Ruimtebeheer

Functionaliteit

Onderlegger kent de functies voor:

• Bouwkundige plattegronden
  • Opzetten willekeurig stramienplan;
  • Plaatsen stramienlabels en hoofdmaatvoering;
  • Plaatsen kolommen (vierkant, rechthoek, rond, staalprofiel);
  • Gevels en dragende wanden;
  • Trappenhuizen, liften en schachten;
  • Plaatsen binnenwanden, systeemwanden, denkbeeldige wanden;
  • Omzetten van enkelvoudige lijnen naar wanden
  • Automatisch genereren van wandaansluitingen en hoekoplossingen;
  • Plaatsen deuren en ramen
  • Toekennen gegevens (geluidwering, brandwering, gewicht) aan deuren
  • Plaatsen sanitaire toestellen
  • Geven van ruimtenummeringen
  • Genereren van begrenzingen van ruimten volgens NEN2580 en volgens vloerbedekkingoppervlak en het berekenen van deze oppervlakten.
  • Aanmaken eigen symbolen, en symbolenmenu; plaatsing op vast te leggen laag. Symbolen zijn telbaar.
• Algemeen
  • Bematen van de tekening
  • Plaatsen van teksten;
  • Modificeren van lagen.
  • Opslaan en inlezen van laaginstellingen

Informatiescheiding

De informatiescheiding - plaatsing van elementen op verschillende tekeninglagen - en de benaming van de lagen is volgens het CAD-Afsprakenstelsel, versie 2.0.

Aansluitende programma’s

De tekeningen gemaakt met Onderlegger zijn specifiek te gebruiken als onderlegger (XREF) voor de tekeningen voor de technische installatie.

Technische applicaties:

CV&Lucht

Voor het tekenen van de volgende installatietekeningen.

• Enkellijnig tekenen van CV-installaties met 3-D informatie
• Radiator-selectie op basis van warmteafgifte berekening
• Dubbellijnig tekenen van luchtbehandelingsinstallaties in 2-D
• Kanaalafmeting te bepalen uit debiet en luchtsnelheid.
• Genereren van telstaten
• Maken schematekening van de werktuigkundige installatie

Technische Ruimte

Voor het dubbellijnig tekenen van plattegronden, doorsneden en aanzichten van installaties in technische ruimten.

Sprinkler

Voor het tekenen van sprinkler-installaties.

Sanitair

Voor het enkellijnig tekenen van de installatietekening (plattegrond en isometrie) voor:

• Afvoerinstallaties
• Tapwater-installaties
• Gas-installaties
• Droge en natte brandbeveiligingsinstallaties (geen sprinkler).

Afvoeren

Voor het dubbellijnig tekenen van Geberit®, Dyka®, Wavin®, Pipelife®, Twebo®, Milder® en Martens® afvoersystemen.

W-Principeschema

Voor het tekenen van het principeschema van de werktuigkundige installatie. Gebruik wordt gemaakt van een database voor aanvullende informatie.

Elektra

Voor het snel tekenen van de elektrotechnische installatie tekening.

Elektra kan tellijsten maken. Gegevens kunnen naar E-Database worden gestuurd om vervolgens aantallen en vermogens in installatieschema's in te vullen.

E-Schema

Voor het tekenen van elektrotechnische installatieschema's.

Met E-Database bewerkte gegevens kunnen in de installatie schema tekening worden ingelezen. (Turfstaat).

E-Database

Hierin zijn standaard gegevens van armaturen, contactdozen etc. opgenomen.

Binnen E-Database kunnen per project gegevens vanuit de tekeningen worden verzameld.

E-Tunnel

Voor het genereren van sparingen in wanden en plafonds t.b.v. tunnelbekistingen en vloerplaten.

Deze module is een uitbreiding van de standaard sparingsfunctie binnen Elektra, en wordt bij installatie hierin volledig geïntegreerd.

Stroomkringschema

Voor het tekenen van uitgebreide stroomkringschema's voor schakel- en regelkasten en het genereren van klemmenstroken

Overige applicaties

Techline

Voor het tekenen van plattegronden, doorsneden en aanzichten van werktuigkundige installaties in 3D.

Terug naar Inhoudsopgave

Over deze handleiding

Algemeen

Deze handleiding is tevens als 'Help' op te roepen in de applicatie met knop  of via menu Applicatie, Applicatie-Help.

Schrijfwijzen

De volgende notaties voor functietoetsen, commando’s en opties worden gebruikt:

Aanwijzen/selecteren

Hiermee worden de standaard Windows handeling bedoeld.

1. Zet de cursor (pijl in pull-down menu en schermmenu) met behulp van de muis op het gewenste punt;
2. Klik op de linker muistoets (voor rechtshandige ingestelde muis)

<Instructieblok>

Hierin worden de te volgen stappen opgesomd.

1. Doe dit …
2. Klik op knop  (Applicatie Help)
3. etc.

Notities, opmerkingen en aanwijzingen worden op deze manier aangegeven.

Terug naar Inhoudsopgave

Plaatsen elementen op scherm

Algemeen

Bij het plaatsen van elementen, zoals wanden, deuren, trappen etc., op het scherm worden een aantal functies gebruikt.

Soms is het mogelijk om alleen de standaard AutoCAD functies te gebruiken, soms moeten deze functies in combinatie met NOR-Onderlegger-opties gebruikt worden.

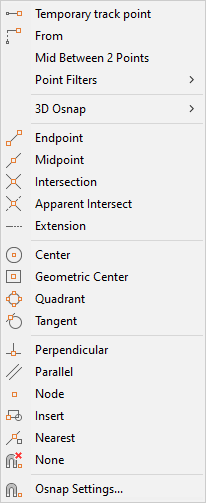

Standaard AutoCAD OSNAP-functies (vangfuncties)

Hiermee kunnen punten aangewezen worden

• via rechtermuisknop:
  Selecteer: Intersection, Perpendicular, Endpoint, Midpoint, Nearest, Center, Quadrant of Tangent
• via toetsenbord:
  Type: INT, PER, END, MID, NEA, CEN, QUA of TAN

Onderlegger optie Referentiepunt

Hiermee geeft u de plaats aan waar het plaatsingspunt van een tekening-element op het scherm komt.

Bekende punten zijn punten die u met de standaard AutoCAD vangfuncties kunt aanwijzen.

De werking is gelijk aan de ObjectSnap <From> (knop  )

Referentiepunt

• Voor bepalen punt op bekende afstand van bekend punt tijdens het tekenen van wanden, plaatsen van kolommen en plaatsen van deuren, ramen, trappen en symbolen.

1. Klik met rechtermuistoets en selecteer in het popupvenster Ref.  (referentiepunt)
   of
   Gebruik de AutoCAD ObjectSnap optie 'From'
2. Wijs bekend punt aan
3. Bepaal met relatieve coördinaten het gewenste punt

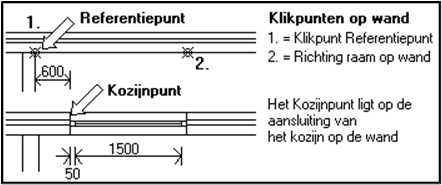

Werken met Referentiepunt of Frompoint

• Voorbeeld:
  Plaatsen raam (1500, stijl 50) op 600 mm uit hoek

1. Kies Buitenraam
2. Selecteer raam afmeting: 1500
3. Selecteer kozijnafmeting: 50
4. Selecteer Kozijnpunt
5. Selecteer Ref. of knop
6. Type INT<Enter> of knop
7. Wijs linker binnenhoek aan als referentiepunt     (Klikpunt 1)
8. Type @600,0<Enter>    (Kozijnpunt is 600 uit hoek)
9. Geef richting van het raam op de wand aan    (Klikpunt 2)

AutoCAD-optie M2P (Mid between 2 Points)

• voor bepalen punt midden tussen twee bekende punten tijdens het plaatsen van deuren en ramen.

1. Toets M2P
2. Wijs 1e punt aan
3. Wijs 2e punt aan

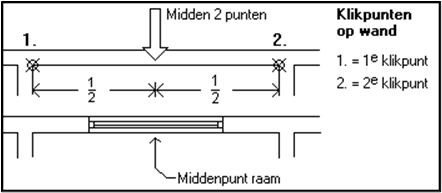

Werken met M2P

• Voorbeeld:
  Plaatsen binnenraam (1500, stijl 50) met middenpunt midden op wand.

1. Kies Binnenraam
2. Selecteer raam afmeting: 1500
3. Selecteer kozijnafmeting: 50
4. Selecteer 'Midden' voor middenpunt van raam als plaatsingspunt
5. Type 'M2P' voor bepalen midden tussen twee punt op wand
6. Type INT <Enter>
7. Wijs linker binnenhoek aan als eerste punt    (Klikpunt 1)
8. Type INT <Enter>
9. Wijs linker binnenhoek aan als tweede punt    (Klikpunt 2)

Opties in commandoveld / rm-menu / pop-upvenster

• Tijdens het tekenen zijn vaak speciale opties te gebruiken. Deze opties zijn:
  • Ieder geval zichtbaar tussen [Optie/…/…] op de commandline
    • Te selecteren op de commandline
    • Te kiezen door de Hoofdletter(s) in te typen
  • Dan ook in popup menu te krijgen
    • Op te roepen met de rechter-muistoets
    • Selecteren met linker muistoets
  • Vaak ook in rechtermuisknop-menu zichtbaar
    • Selecteren met linker muistoets

Terug naar Inhoudsopgave

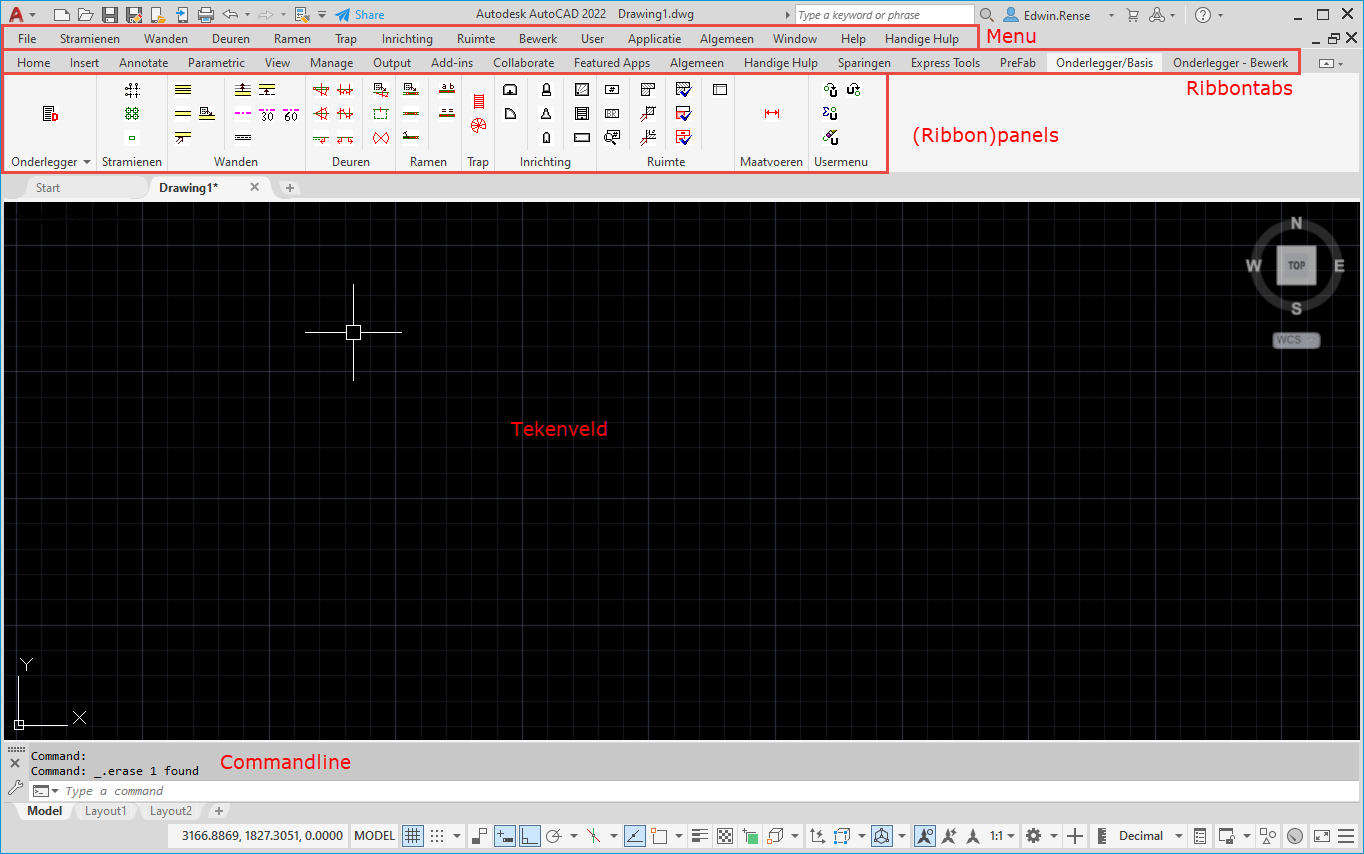

Beschrijving van het scherm

Algemeen

Onderlegger heeft eenzelfde schermopbouw en besturing als AutoCAD.

Terug naar Inhoudsopgave

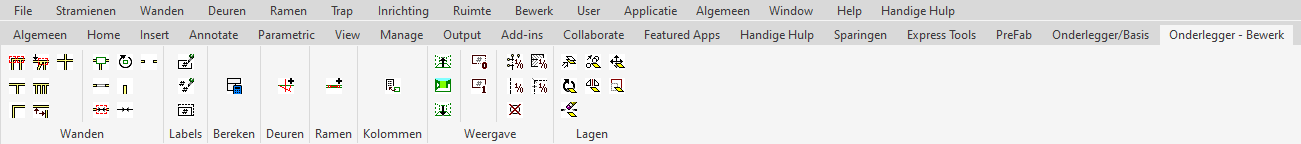

Knoppenbalken /Toolbars

Algemeen

Voor elke applicatie is een aantal menu's en Ribbontabs beschikbaar; bijna elke functie is met een aparte knop oproepbaar.

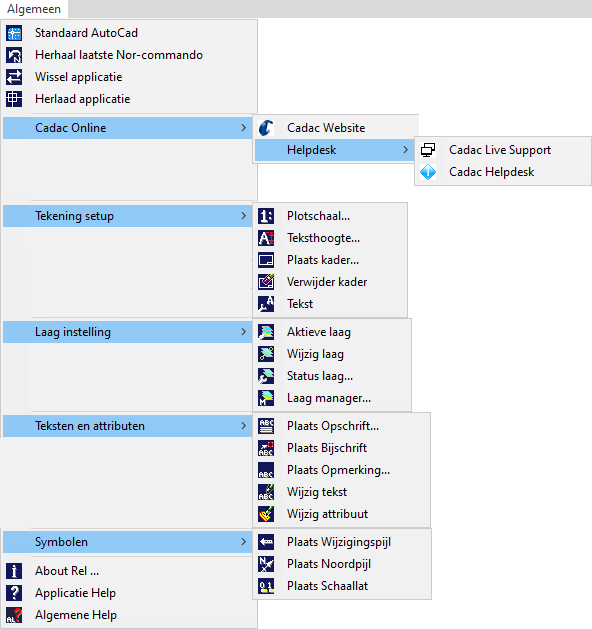

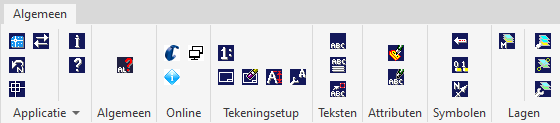

Knoppen Ribbontab 'Algemeen'

Panel: Applicatie
	Naar AutoCAD menu		Herhaal laatste Nordined commando
	Wisselen menu		Opnieuw laden van bij de tekening horende applicatie
	Release informatie		Oproepen Helpbestand van de applicatie
Panel: Algemeen
	Oproepen algemene Help
Panel: Online
	Cadac Website		Cadac Live Support
	Cadac Helpdesk
Panel: Tekeningsetup
	Instellen plotschaal
	Instellen teksthoogte		Tekststijl instellingen
	Plaatsen kader		Kader verwijderen
Panel: Teksten
	Plaats Opschrift		Plaats bijschrift
	Plaats Opmerking
Panel: Attributen
	Tekst wijzigen		Attributen wijzigen
Panel: Symbolen
	Plaatsen wijzigingspijl met wijzigingsdatum		Plaatsen Noordpijl
	Plaatsen Schaallat
Panel: Lagen
	Laag Manager		Laag actief maken
	Laag (van element) wijzigen		Laag instellingen

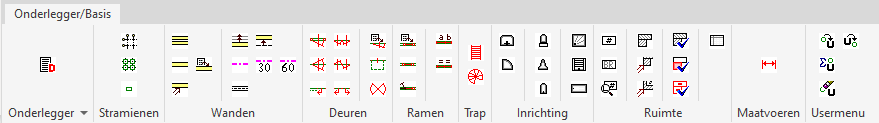

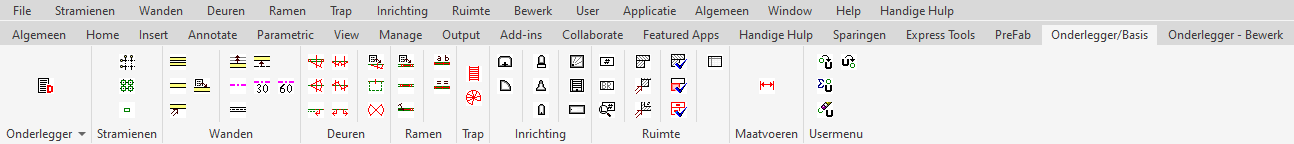

Knoppen Ribbontab 'Onderlegger/Basis'

Panel: Onderlegger
	Defaults...
Panel: Stramienen
	Stramienen...		Kolommen op stramien...
	Kolommen enkel...
Panel: Wanden
	Tekenen gevel		Tekenen wand
	Standaard wand		Selecteren wand
	Wand kopiëren		Lijn in wand omzetten
	Brandwering tekenen		Brandwering 30 minuten
	Brandwering 60 minuten		Hartlijn plaatsen
Panel: Deuren
	Enkele Deur		Dubbele deur
	Klapdeur, enkel		Klapdeur, dubbel
	Schuifdeur		Schuifdeur, dubbel
	Standaard deur		Roldeur
	Draaideur
Panel: Ramen
	Standaard raam		Raam plaatsen
	Zijlicht plaatsen
	Glaswand, variërende afmetingen van delen		Glaswand, vaste afmetingen van delen
Panel: Trap
	Rechte trap		Wentel/spiltrap
Panel: Inrichting
	Wastafels		Fonteinen
	Toiletten		Urinoirs
	Bidets
	Douchebakken		Spoelbakken
	Baden
Panel: Ruimte
	Plaats ruimtelabel		Plaats bruto label
	Zoek ruimtenummer
	Genereer ruimtedefinitie		Selecteer ruimtedefinitie
	Selecteer definitie + label
	Controle ruimtes dmv arcering		Controle ruimtes dmv lijnen
	Controle ruimtedefinitie...
	Overzicht ruimtelabels
Panel: Maatvoeren
	Maatvoeren...
Panel: Usermenu
	Maak User symbool		Plaats User symbool
	Tellen User symbolen		Verwijder User symbool uit menu

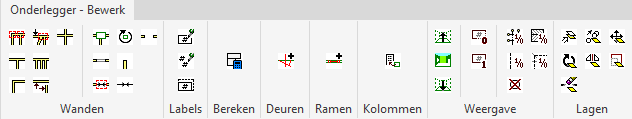

Knoppen Ribbontab 'Onderlegger - Bewerk'

Panel: Wanden
	Universele wandaansluiting		Universele wandaansluiting met doorgaande wand
	Kruising		T-Splitsing, enkel
	T-splitsing, groep		Hoek oplossing
	Aansluiten op wand
	Kolom-uitsnede		Roteer kolommen
	Breek wand		Gat in wand
	Dichten wandkop		Heel-wand
	Heel-lijn
Panel: Labels
	Wijzig ruimtelabel		Wijzig ruimtenummer
	Verschalen label
Panel: Bereken
	Bereken oppervlak
Panel: Deuren
	Deuren (beveiliging)
Panel: Ramen
	Ramen
Panel: Kolommen
	Gebruik kolommen
Panel: Weergave
	2D naar 3D		3D Aanzicht
	3D naar 2D
	Kader ruimtelabels Uit		Kader ruimtelabels Aan
	Stramienen Aan/Uit		Ruimtedefinities Aan/Uit
	Hulplijnen Aan/Uit		Denkbeeldige wanden Aan/Uit
	Verwijder markering
Panel: Lagen
	Select		Kopiëren (Copy)
	Verplaatsen (Move)		Roteren (Rotate)
	Spiegelen (Mirror)		Verschalen (Scale)
	Verwijderen (Erase)

Terug naar Inhoudsopgave

Menubalk structuur Onderleggermenu's

Algemeen

In AutoCAD zichtbaar maken van menubalk: variabele MENUBAR op 1 zetten

Menu:

Stramienen, Wanden, Deuren en Ramen

Trap, Inrichting en Ruimte

Bewerk, User en Applicatie

Algemeen

Terug naar Inhoudsopgave
