E-Schema -08 Standaard instellingen - TheModus Professional (Nordined)

How to - E-Schema

Laatst gewijzigd op 24 februari 2022


INHOUDSOPGAVE

  • Standaard instellingen
    • E-Schema
      • Algemeen
      • Standaard instellingen aanpassen
      • Waarde toevoegen bij standaardinstelling
      • Verwijderen van een standaard waarde
      • Extra instelling voor tonen logfile bij inlezen vanuit DB
    • Presentatie attributen
      • Algemeen
      • Presentatie attributen instellen
      • Wijze van tonen van de attributen, verklaring codes
    • Tekening
      • Algemeen
      • Plotschaal
      • Formaat
    • Update symbolen en attributen
      • Algemeen
      • Update symbolen
      • Opslaan Attribuut eigenschappen
      • Update attributen



Standaard instellingen


E-Schema


Algemeen

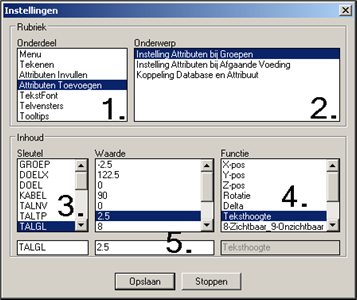

In verschillende .ini-bestanden worden standaardwaarden en –instellingen opgeslagen. Deze instellingen worden deels vanuit de applicatie tijdens het werken aangepast; voor een deel kunnen de instellingen via Instellingen in pulldownmenu Applicatie worden aangepast.

  • In het bovenste vak worden 'Onderdeel' en 'Onderwerp' gekozen
  • Het linker middenvak 'Sleutel' geeft een of meer mogelijkheden
  • Het middelste middenvak 'Waarde' geeft de mogelijke waarden van de sleutel
  • Het rechter middenvak 'Functie' geeft, indien van toepassing, de betekenis van de verschillende waarden
  • In de onderste vakken kunnen wijzigingen en toevoegingen worden gemaakt.
De standaard instellingen worden initieel in C:\Program Files\Cadac Group\Techniek 10.x\UserDataCache\<applicatie>\I geplaatst. Per gebruiker worden deze mappen gekopieerd naar %APPDATA%\ Cadac Group \Techniek 10.x\<applicatie>.
Vanuit deze map worden de instellingen gelezen bij het starten van de applicatie.
Een aantal gegevens wordt in de registry opgeslagen.
Wijzigingen vanuit het 'Instellingen' venster zullen configuratiebestanden aanpassen.


Standaard instellingen aanpassen

  1. Selecteer 'Instellingen' in menu 'Applicatie'
    Melding met vraag of tekening moet worden opgeslagen
  2. Klik op knop:
    • [ Ja ]    tekening wordt opgeslagen
    • [ Nee ]    tekening wordt niet opgeslagen
  3. Selecteer het 'Onderdeel' in het linker bovenvak van venster 'Instellingen'
  4. Selecteer het 'Onderwerp' in het rechter bovenvak
  5. Selecteer in vak 'Inhoud'een sleutel
    De sleutel laat dan in het middelste vak de bijbehorende waarde ernaast zien. Eventueel wordt in het rechter vak een omschrijving getoond.
    Als  bij een sleutel één waarde hoort blijft het rechtervak
    'Functie' leeg;
    Als bij een sleutel meerdere waarden horen, worden deze waarden onder elkaar in het middelste vak getoond; de betekenis komt – voor zover van toepassing – in het vak
    'Functie'.
  6. Selecteer de waarde in het middelste vak
    • Als een enkele waarde mogelijk is:
      1. Wijzig het gegeven onderin het venster
    • Als meerdere waarden mogelijk zijn worden deze tevens getoond in het rechter vak (Functie):
      1. Selecteer de te wijzigen functie of waarde
      2. Wijzig de waarde onderin het venster
  7. Klik op knop [ Opslaan ] om de wijziging op te slaan
  8. Pas eventueel een andere instelling aan (stap 3 t/m 6)
  9. Klik op knop [ Stoppen ] om het venster te verlaten


Waarde toevoegen bij standaardinstelling

  1. Selecteer 'Instellingen' in menu 'Applicatie'
    Melding met vraag of tekening moet worden opgeslagen
  2. Klik op knop:
    • [ Ja ]    tekening wordt opgeslagen
    • [ Nee ]    tekening wordt niet opgeslagen
  3. Selecteer het 'Onderdeel' in het linker bovenvak van venster 'Instellingen'
  4. Selecteer het 'Onderwerp'in het rechter bovenvak
    Kijk welk scheidingsteken gebruikt wordt in het vak waarde: dit kan zijn een komma of een puntkomma. Dit scheidingsteken zal onder stap 7 gebruikt moeten worden.
  5. Selecteer in vak 'Inhoud'de aan te passen sleutel
    De sleutel laat dan in het middelste vak de bijbehorende waarde ernaast zien. Eventueel wordt in het rechter vak een omschrijving getoond.
    Als een functie wordt getoond ligt deze vast en mag geen waarde worden toegevoegd.
  6. Selecteer de waarde in het middelste vak
  7. Voeg in het onderste vak achter de getoonde waarde toe:
    komma of puntkomma (zie onder 4.) en dan de nieuwe waarde
  8. Klik op knop [ Opslaan ] om de wijziging op te slaan
  9. Klik op knop [ Stoppen ] om het venster te verlaten
Bij de herinstallatie van E-Schema zullen de gemaakte aanpassingen worden overschreven.
Het is dus verstandig om wijzigingen te documenteren.


Verwijderen van een standaard waarde

  1. Open het betreffende .ini-bestand in %APPDATA%\Cadac Group\Techniek 10.x\Es\I\ met Notepad.exe
    Zie Bestanden met Standaardinstellingen
  2. Verwijder de betreffende waarde.
  3. Sla het bestand op
Bij de installatie van E-Schema, herinstallatie of nieuwe versie, zullen de gemaakte aanpassingen worden overschreven.

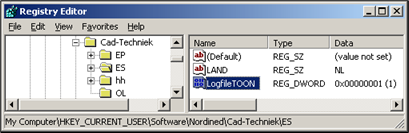

Extra instelling voor tonen logfile bij inlezen vanuit DB

  •     Aanpassing van de Windows Registry
    • In de Registry moet de volgende instelling gedaan worden:
      HKEY_CURRENT_USER\Software\Nordined\Cad-Techniek\ES
      Eventueel toevoegen, DWORD met naam: LogfileTOON
    • met inhoud:
      • 0    = geen logfile tonen
      • 1    = wel logfile tonen


Terug naar Inhoudsopgave


Presentatie attributen


Algemeen

Per Attribuut-Tag kan de instelling van de attributen apart worden ingeregeld:

  • Hoofdletter/kleine letter
  • Zichtbaar/onzichtbaar
  • Leesbaar, rechtop
  • Teksthoogte en –kleur

Het is mogelijk om de instellingen van attributen in het registry:

  • Toe te passen bij invulling van (een van de ) attributen van een symbool ("klassiek")
  • Bestaande aangepaste instellingen (hoofd/kleine letter, leesbaar/rechtop, tekstkleur en –hoogte) te behouden bij invulling van (een van de) attributen van een symbool ("modern")

Deze inregeling kan op twee manieren gebeuren:

  • met een speciale functie
  • met de algemene methode van instellingen aanpassen

De wijzigingen worden opgeslagen in de registry.

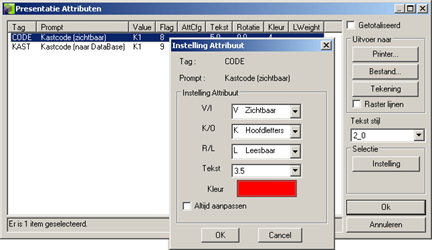

Presentatie attributen instellen

  1. Selecteer 'Instellingen Att.' in menu 'Applicatie'
  2. Selecteer het (type) symbool waarvan de attribuut presentatie moet worden aangepast
  3. Selecteer in venster 'Presentatie Attributen' de aan te passen attribuut (Tag)
  4. Klik op knop [ Instelling ]
  5. Selecteer in venster 'Instelling'de gewenste instelling
    • Blanco, V Zichtbaar, I Onzichtbaar
    • Blanco, O Kleine letter, K Hoofdletter, B Bewaakt
    • Blanco, R Rechtop, L Leesbaar, X Altijd Rechtop
    • Teksthoogte
    • Kleur
    • Altijd aanpassen
      Bij keuze voor 'Blanco' wordt de betreffende eigenschap bij de afzonderlijke voorkomens van het symbool niet toegepast.
  6. Klik op knop [ OK ]
  7. Herhaal stap 5-6 voor elk aan te passen attribuut
  8. Klik in venster 'Presentatie Attributen' op knop [ OK ]om de functie te beëindigen
    De aangepaste attribuut-instellingen gelden voor alle voorkomens van het attribuut, dus bij alle symbolen.


Wijze van tonen van de attributen, verklaring codes

In configuratiebestand Tags_ep.ini wordt vastgelegd hoe attributen moeten worden gepresenteerd: KR, KL, OR, OL, BR, BL, BX.
Deze instelling geldt voor het betreffende attribuut in elk symbool (block) waarin het voorkomt.
  • Instelling zichtbaarheid
    • V – Zichtbaar (visible)
    • I  - Onzichtbaar (invisible)
  • Instelling letteruitvoering
    • K - Kapitaal=hoofdletters
    • O - onderkast=kleine letters
    • B – Bewaakt
      Bewaakt maakt gebruik van een woordenlijst. Als een woord wordt ingevuld dat niet in de woorden lijst voorkomt komt vraag: <woord> Schrijfwijze hoofdletters/kleine letters juist?
      • [ Ja ] het woord wordt in de woordenlijst opgeslagen en de volgende keer weer zo geschreven
      • [ Nee ] Het woord wordt niet opgeslagen; een volgende keer wordt de vraag dus weer gesteld.
  • Instelling leesrichting
    • R - Rechtop=horizontaal
    • L - Leesbaar=meedraaiend met rotatie van het symbool
    • X - Altijd rechtop
  • Instelling "Klassiek"
    • Altijd aanpassen Aangevinkt;
      De hiervoor opgegeven instellingen voor teksthoogte, tekstkleur en rotatie hebben voorrang op de direct bij het (standaard)symbool opgeslagen instellingen;
    • Altijd aanpassen Uitgevinkt;
      De hiervoor opgegeven instellingen voor teksthoogte, tekstkleur en rotatie worden alleen toegepast op de geselecteerde symbolen. Voor de andere en nieuw te plaatsen symbolen worden de "klassiek " instellingen het (standaard)symbool opgeslagen instellingen gehandhaafd.
De volgorde van de letters is niet van belang.
  • Getal ervoor = minimale teksthoogte:
    • 3.5KL = min. 3.5mm op plot, Kapitaal, Leesbaar (meedraaiend met rotatie symbool)
  • Getal erachter geeft de tekstkleur:
    • KL;7 = Kapitaal, Leesbaar, kleur 7
Rechtop werkt alleen bij attributen die MidCenter Justified zijn.
Met Extra Functies, Conversie, Update Attributes kunnen de instellingen op de gehele tekening worden toegepast.


Terug naar Inhoudsopgave


Tekening


Algemeen

De instellingen van de tekening, zoals die bij het opstarten  van de tekening zijn opgegeven kunnen achteraf nog gewijzigd worden.

  • Plotschaal (voor E-Schema als regel 1:1)
    De plotschaal wordt gebruikt om voor tekeningen om in modelspace te bepalen:
    •     hoe groot het kader plus vouw- en snijlijnen moeten worden bij opgegeven formaat;
    •     hoe groot de werkelijke teksthoogte moet worden om de opgegeven teksthoogte op papier te krijgen.
  • Tekeningformaat, kader-, vouw- en snijlijnen
    Hierbij wordt rekening gehouden met de opgegeven plotschaal. Als het kader in paperspace wordt geplaatst wordt tevens een hulpkader in modelspace gezet. Oude kaders worden verwijderd. Tevens worden de Drawing Limits aangepast.
  • Teksthoogte (geldt alleen voor hierna te plaatsen teksten!)


Plotschaal

  1. Klik op knop of selecteer 'Plotschaal' in menu 'Algemeen' en in vervolgmenu 'Tekening setup'
  2. Selecteer of wijzig in het venster 'Plotschaal' de instellingen
  3. Klik op Knop [ OK ]


Formaat

  1. Klik op knop of selecteer 'Formaat' in menu 'Algemeen' en in vervolgmenu 'Tekening setup'
  2. Selecteer of wijzig in het venster 'Formaat' de instellingen
  3. Wijzig zonodig met knop [ Setup... ] de indeling van de vouwlijnen en marges
  4. Geef aan of het kader moet worden geplaatst (oude wordt dan verwijderd.)
  5. Klik op Knop [ OK ]


Terug naar Inhoudsopgave


Update symbolen en attributen


Algemeen

Nordined symbolen die met een oudere versie zijn geplaatst kunnen worden geconverteerd naar de laatste versie.

Met de AutoCAD-functie BATTMAN kunnen attributen van een symbool worden verwijderd.

Met de functie 'Update Symbolen' wordt de grafische informatie aangepast, terwijl de attributen ongewijzigd blijven.

Met de functie 'Opslaan AttPos.' Kan een aanpassing van de attribuut-postie, -rotatie, tekstkleur/hoogte algemeen geldend gemaakt worden

Met de functie 'Update AttPos.'  worden ontbrekende attributen aan een symbool toegevoegd, plaatsingsinstellingen en teksthoogte/-kleur volgens de standaard instellingen gezet; de (inhoud van de) bestaande attributen blijft ongewijzigd.


Update symbolen

  1. Selecteer 'Update symbolen' in menu 'Applicatie'
    Van alle symbolen waarvan de blocknaam voldoet aan het filter wordt het grafische deel vervangen. Aan de inhoud van de attributen wordt niets gewijzigd.

Opslaan Attribuut eigenschappen

  • Attribuut positie, rotatie, teksthoogte/kleur aangepast van het als standaard te stellen symbool (groep)
  1. Selecteer 'Opslaan AttPos.' in menu 'Applicatie'
  2. Selecteer het referentie symbool (waarvan de eigenschappen van de attributen als standaard gesteld moeten worden)
    De gegevens worden vastgelegd in configuratiebestand ..\es\i\Attpos.ini


Update attributen

  1. Selecteer 'Update attpos.' in menu 'Applicatie'
  2. Selecteer de symbolen waarvan de attribuutinstellingen moeten worden ge-update (volgens de instellingen in Attpos.ini)
    • Toets <Enter>om alle symbolen in de tekening te selecteren
      Van alle symbolen waarvan de blocknaam voldoet aan het filter worden de attributen gecontroleerd.
      Attributen worden zonodig toegevoegd en eventueel in hun oorspronkelijke positie, rotatie, kleur en teksthoogte teruggebracht.


Terug naar Inhoudsopgave



Bij Cadac maken we onderscheid tussen Sales, Service & Support. Sales & Service vinden wij vanzelfsprekend. Wij helpen u met de aanschaf van uw product, dienst, training of expert en zorgen ervoor dat u probleemloos aan de slag kunt. Gratis en voor niets. U kunt zorgeloos met uw software starten, wij zorgen ervoor dat u het meeste uit uw software kunt halen.

Loopt u tegen technische softwareproblemen aan? Dan kunt u gebruik maken van Cadac Support. Door de juiste informatie in te dienen kunnen wij u zo snel mogelijk helpen

Stel een vraag

Waar heeft u een vraag over?

  • Support
  • Sales
  • Service
Log in en ontdek uw persoonlijke prijs

Mijn Cadac inloggen

U bent uitgelogd

U heeft een verkeerd e-mailadres of wachtwoord ingevuld

Nieuw bij Cadac?

  • Bestel software tegen de beste prijs De beste experts, direct te boeken
  • Eén account voor al uw producten en diensten Eén account voor al uw producten en diensten
  • Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts
Hulp nodig? Service & Support

Account aanmaken

Het wachtwoord moet ten minste 8 tekens lang zijn en ten minste één kleine letter, één hoofdletter en één cijfer bevatten.

U heeft een aantal velden niet (correct) ingevuld

Dit e-mailadres is al in gebruik.

Privacy statement

Waarom een account aanmaken?

  • Bestel software tegen de beste prijs Bestel software tegen de beste prijs
  • Eén account voor al uw producten en diensten Eén account voor al uw producten en diensten
  • Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts
Hulp nodig? Service & Support

Wachtwoord vergeten

Heeft u problemen met inloggen? Vul uw e-mailadres in en u ontvangt van ons een link om uw wachtwoord opnieuw in te stellen. Weet u niet welk e-mailadres is gebruikt? Neem dan contact met ons op.

U heeft een ongeldig e-mailadres ingevuld.

Dit e-mailadres komt niet voor in ons systeem.

Oops... Er is iets misgegaan, neem contact met ons op.

Nieuw bij Cadac?

  • Bestel software tegen de beste prijs De beste experts, direct te boeken
  • Eén account voor al uw producten en diensten Eén account voor al uw producten en diensten
  • Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts
Hulp nodig? Service & Support

Wachtwoord vergeten

U heeft een e-mail van ons ontvangen met daarin een link om uw wachtwoord opnieuw in te stellen.

Nieuw bij Cadac?

  • Bestel software tegen de beste prijs De beste experts, direct te boeken
  • Eén account voor al uw producten en diensten Eén account voor al uw producten en diensten
  • Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts
Hulp nodig? Service & Support

Wachtwoord opnieuw instellen

Helaas, uw link is verlopen of ongeldig.
Klik op onderstaande button om een nieuwe link aan te vragen.

Vul hieronder uw nieuwe wachtwoord in.

Het wachtwoord moet ten minste 8 tekens lang zijn en ten minste één kleine letter, één hoofdletter en één cijfer bevatten.

Een van de wachtwoorden is leeg of ze komen niet overeen.

Dit e-mailadres komt niet voor in ons systeem.

Oops... Er is iets misgegaan, neem contact met ons op.

Nieuw bij Cadac?

  • Bestel software tegen de beste prijs De beste experts, direct te boeken
  • Eén account voor al uw producten en diensten Eén account voor al uw producten en diensten
  • Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts
Hulp nodig? Service & Support

Wachtwoord opnieuw ingesteld

Uw wachtwoord is succesvol aangepast. Vanaf nu kunt u inloggen met uw nieuwe wachtwoord.

Nieuw bij Cadac?

  • Bestel software tegen de beste prijs De beste experts, direct te boeken
  • Eén account voor al uw producten en diensten Eén account voor al uw producten en diensten
  • Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts Krijg toegang tot een uitgebreid netwerk van opdrachtgevers en experts
Hulp nodig? Service & Support
