CV & Lucht -13- Standaard instellingen - TheModus Professional (Nordined)

Zuletzt geändert am: 8 juli 2022

INHOUDSOPGAVE


CV & Lucht - Standaard instellingen

NOR-CV & Lucht


Algemeen

Het programma maakt gebruik van een groot aantal instellingen en standaard waarden. Deze kunnen worden aangepast en/of aangevuld vanuit een centraal venster. Tijdens het werken met de applicatie worden ook de laatst opgegeven instellingen in een aantal aparte bestanden opgeslagen.

Zie ook bijlage Bestanden met Standaardinstellingen.

De volgende instellingen kunnen worden vastgelegd

  • Algemeen   (in Lzwz.ini)
    • Bevat (standaard)afmetingen, coderingsmethoden etc.
  • Lagen   (in W-lagen.ini)
    • Bevat de laagnamen, laagkleuren en lijntypen voor alle W-applicaties (WP=Lucht, WZ=CV, SP=NOR-Sanitair, TR=NOR-Technische Ruimte, AV=NOR-Afvoeren, FP=NOR-Sprinkler en Algemeen voor de algemene lagen)
  • Hulpstukken   (in Hulpstuk.ini)
    • Bevat artikelnummers (fabrikant Bergschenhoek)
    • Bevat afmetingen luchtkanalen en hulpstukken woningbouw
  •     Renvooi   (in W-renvoo.ini)
    • Bevat methode opbouw renvooi en omschrijvingen voor symbolen
  • Woningbouw   (in Woning-w.ini)
    • Bevat sparing en flensbusinstellingen voor de woningbouw

Zie ook: Lagen


Deze instellingen kunnen via menu 'Applicatie' en het vervolgmenu 'Instellingen' worden uitgebreid en/of aangepast vanuit een centraal instellingen venster.


Voor het tekenen van rechthoekige kanalen kan een standaard bocht en standaard T-splitsing worden opgegeven. Hiervoor zijn aparte functies beschikbaar.


Instellingen aanpassen

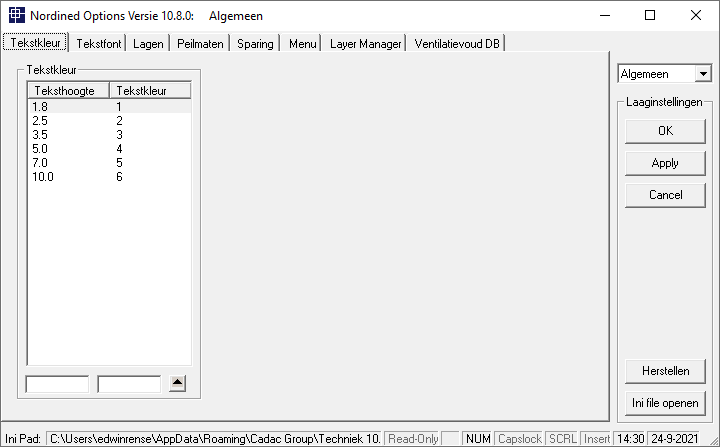

  1. Klik op de knop:
    • (Algemeen) voor algemene instellingen
      of
      Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
      Opent het 'Nordined Options Versie 10.x.0: <applicatie>' scherm
    • (Lagen) voor inlezen/wijzigen laaginstellingen
      of
      Selecteer 'Lagen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
      Opent het 'Nordined Laag Instellingen' scherm
    • (Hulpstukken) voor afmetingen van standaard hulpstukken
      of
      Selecteer 'Hulpstukken' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
      Opent de 'Hulpstuk.ini' in kladblok
    • (Rechthoekige bocht) voor instelling bochttype
      of
      Selecteer 'Rechthoekige bocht' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
      Opent het 'Default Rechthoekigebocht keuze' scherm
    • (Woningbouw) voor instellingen woningbouwhulpstukken
      of
      Selecteer 'Woningbouw' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
      Opent de 'Woning_W.ini' in kladblok
    • (Renvooi) voor de instellingen/omschrijvingen renvooi
      of
      Selecteer 'Renvooi' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
      Opent de 'W-RENVOO.INI' in kladblok
  2. Wijzig de gewenste gegevens
  3. Sla het *.ini bestand op
    of
    Klik [ OK ]

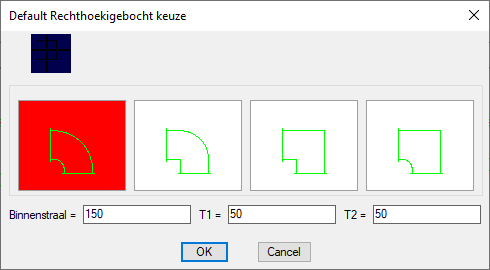

Bocht type voor rechthoekige kanalen opgeven

  • Menu Lucht is actief
  1. Klik op knop(Rechthoekige bocht)
    of
    Selecteer 'Rechthoekige bocht' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    Opent het 'Default Rechthoekigebocht keuze' scherm
  2. Kies de gewenste default bochttype.
  3. Wijzig indien gewenst de instellingen voor:
    • Binnenstraal
    • Armlengte T1
    • Armlengte T2
  4. Klik op knop [ OK ]
    Het gekozen bochttype wordt als nieuw type ingesteld en gebruikt in de huidige tekening.

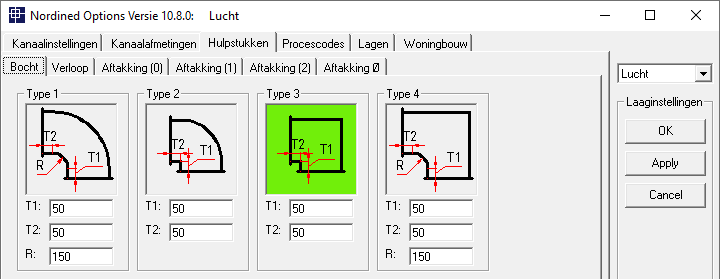

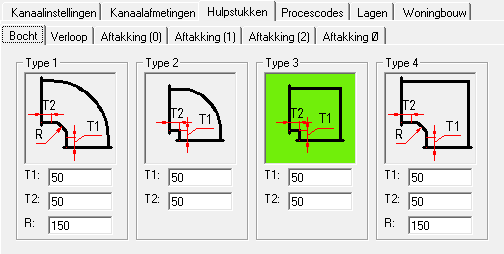

Standaard bocht type voor rechthoekige kanalen opgeven

  • Menu Lucht is actief
  1. Klik op knop(Algemeen)
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    Opent het 'Nordined Options Versie 10.x.0: Lucht' scherm
    • Indien nog niet actief;
      Selecteer 'Lucht' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Activeer het tabblad 'Hulpstukken'
  3. Activeer het sub-tabblad 'Bocht'
  4. Kies de gewenste default bochttype.
  5. Wijzig indien gewenst de instellingen voor:
    • R (Binnenstraal, indien beschikbaar)
    • T1 (Armlengte)
    • T2 (Armlengte)
  6. Klik op knop [ OK ]
    Het gekozen bochttype wordt als standaard type ingesteld en gebruikt in een nieuwe tekening.

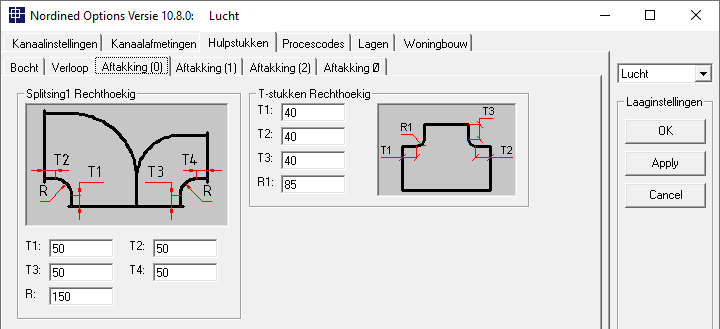

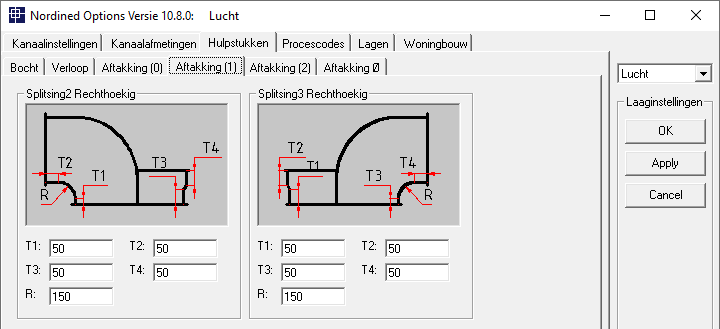

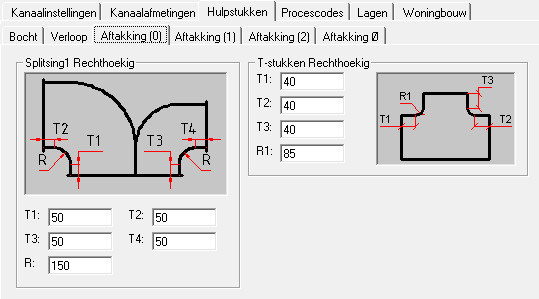

Standaard afmeting voor T-splitsing opgeven

  • Menu Lucht is actief
  1. Klik op knop
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    Opent het 'Nordined Options Versie 10.x.0: Lucht' scherm
    • Indien nog niet actief;
      Selecteer 'Lucht' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Activeer het tabblad 'Hulpstukken'

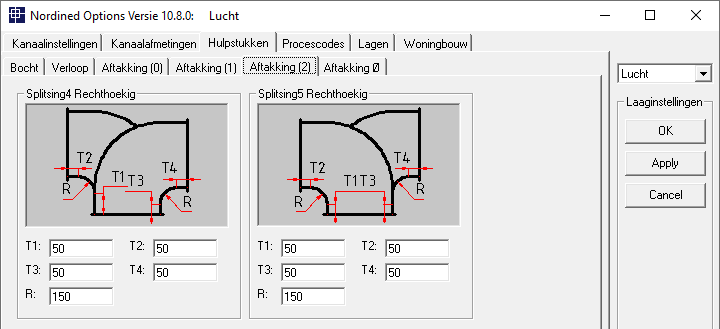

  3. Activeer het sub-tabblad:
    • Aftakking (0)

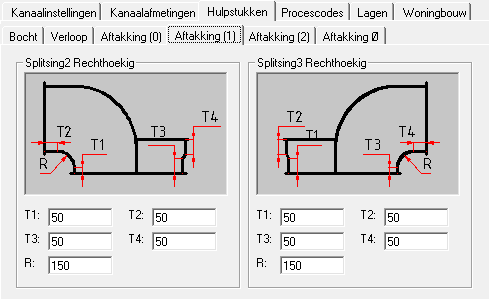

    • Aftakking (1)

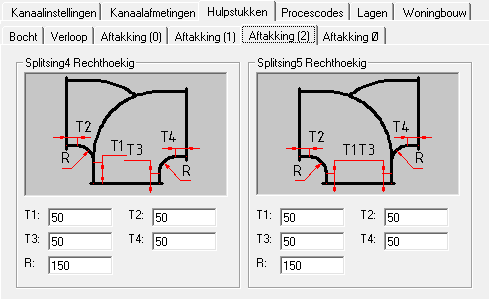

    • Aftakking (2)
  4. Wijzig de maten
    of
    klik op knop [ Herstellen ] voor ophalen van maten uit ..\wlib\i\lzwz.ini
  5. Klik op knop [ OK ]


Terug naar Inhoudsopgave

CV & Koeling


Algemeen

Vanuit het centrale instellingenvenster 'Nordined Options Versie 10.x.0: CV & Koeling' scherm zijn defaultinstellingen op te geven voor:

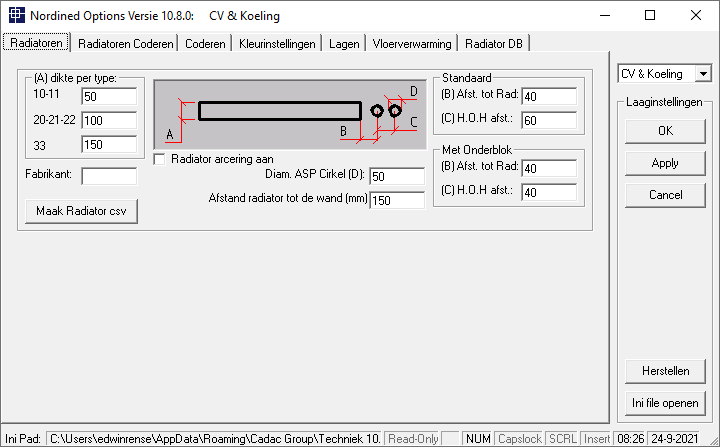

  • Radiatoren
    • Dikte per type
    • Diameter van de asp-cirkels
    • Afstand radiator tot asp
    • H.o.h. asp-cirkels
    • Afstand radiator tot wand
    • Fabrikant
    • Wel/niet arceren van radiator

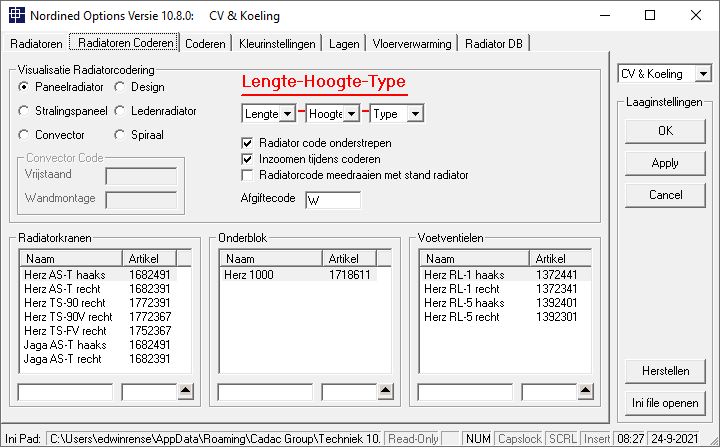

  • Radiatoren coderen
    • Volgorde van codering (Lengte/Type/Hoogte…)
    • Keuzelijst voor Radiatorkranen, Onderblokken en Voetventielen

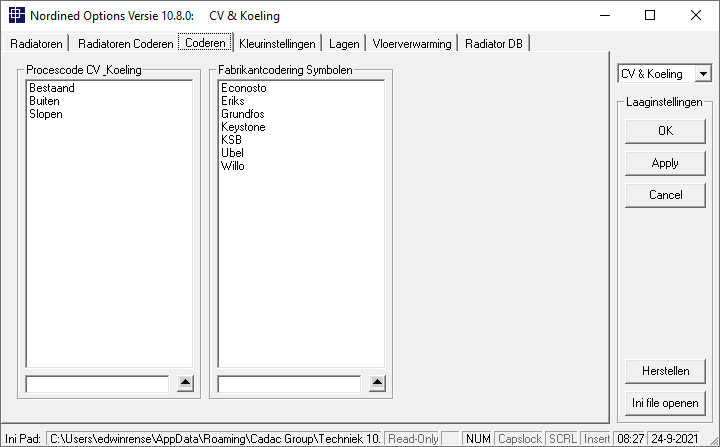

  • Coderen
    • Keuzelijst voor Procescode CV/Koeling
    • Keuzelijst voor Fabrikantcodering symbolen

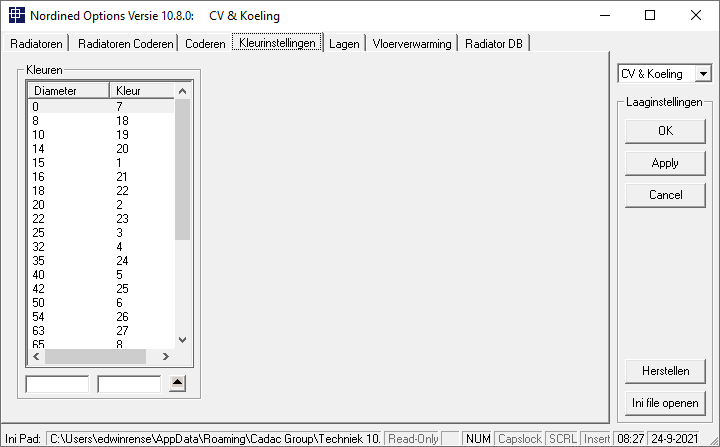

  • Kleurinstellingen
    • Toekennen van een kleur aan een diameter
  • Lagen

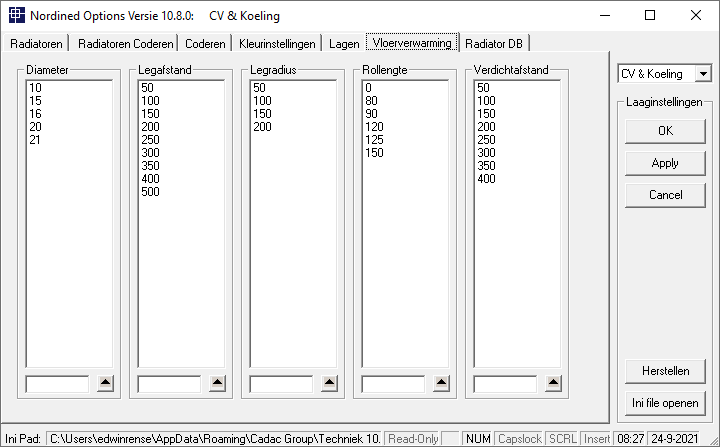

  • Vloerverwarming
    • Diameters, legafstanden, legradius, rollengte en verdichtafstand
  • Radiator gegevens voor de database
    • Fabrikant, Soort, Model,
    • Lengte, Hoogte, Type, Afgifte NEN442, Inhoud en Artikelcode


Instellingen voor CV & Koeling

  1. Klik op knop
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    • Indien nog niet actief;
      Selecteer 'CV & Koeling' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Open het tabblad:
    • Radiatoren
    • Radiatoren coderen
    • Coderen
    • Kleurinstellingen

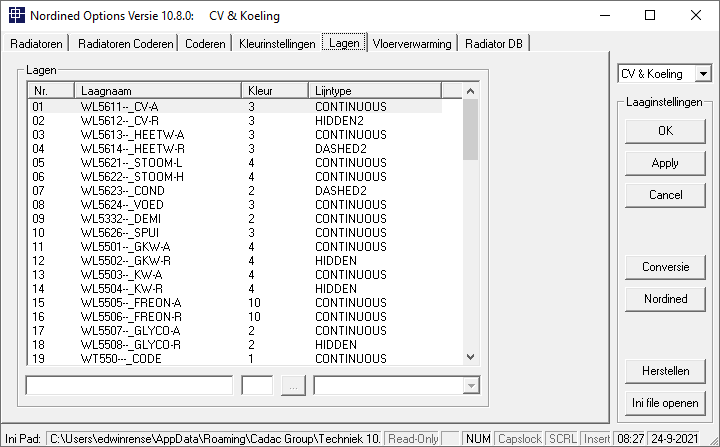

    • Lagen
    • Vloerverwarming
    • Radiator DB
  3. Wijzig de instellingen
  4. Klik op knop:
    • [ OK ] om de wijzigingen op te slaan en het venster te verlaten
    • [ Apply ] om de wijzingen op te slaan en het venster open te laten
    • [ Cancel ] om het venster te verlaten zonder de wijzigingen op te slaan
    • [ Conversie ] (Alleen bij 'Lagen') om de laaginstellingen vanuit een ander instellingen bestand in te lezen
    • [ Nordined ] (Alleen bij 'Lagen') om de laaginstellingen terug te zetten naar default Nordined instellingen
    • [ Herstellen ] om het betreffende configuratiebestand opnieuw in te lezen
    • [ Ini file openen ] (Niet bij 'Radiator DB') voor het direct wijzigen van het configuratiebestand dat onder in het venster genoemd wordt. Het configuratiebestand wordt geopend in Notepad

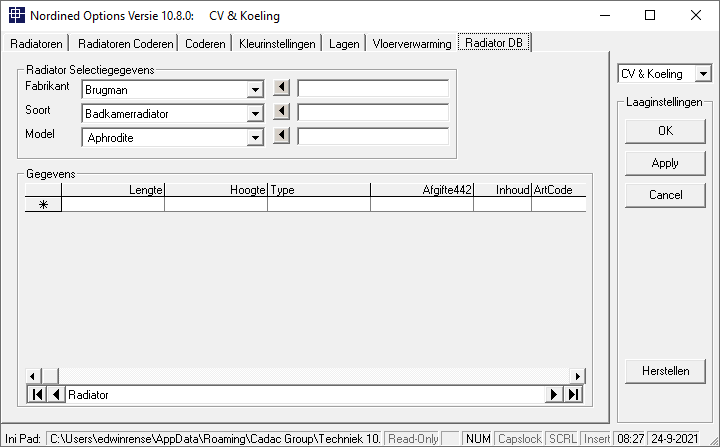

Toevoegen radiatoren aan database

  1. Klik op knop
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    • Indien nog niet actief;
      Selecteer 'CV & Koeling' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Open het tabblad 'Radiator BD'
  3. Selecteer een 'Fabrikant', 'Soort' en 'Model'
    of
    geef deze op in het tekstvak en klik op knop
  4. Geef de gegevens op
    • Lengte
    • Hoogte
    • Type (11, 20, 21 etc.)
    • Afgifte volgens NEN442
    • Inhoud
    • Artikelcode
  5. Klik op knop:
    • [ OK ] om de wijzigingen op te slaan en het venster te verlaten
    • [ Apply ] om de wijzingen op te slaan en het venster open te laten
    • [ Cancel ] om het venster te verlaten zonder de wijzigingen op te slaan
    • [ Herstellen ] om het betreffende configuratiebestand opnieuw in te lezen


Wijzigen radiatoren in database

  1. Klik op knop
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    • Indien nog niet actief;
      Selecteer 'CV & Koeling' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Open het tabblad 'Radiator BD'
  3. Selecteer een 'Fabrikant', 'Soort' en 'Model'
    De radiatoren van dit model worden getoond.
  4. Wijzig de gegevens van de betreffende radiator
  5. Klik op knop:
    • [ OK ] om de wijzigingen op te slaan en het venster te verlaten
    • [ Apply ] om de wijzingen op te slaan en het venster open te laten
    • [ Cancel ] om het venster te verlaten zonder de wijzigingen op te slaan
    • [ Herstellen ] om het betreffende configuratiebestand opnieuw in te lezen


Terug naar Inhoudsopgave

Lucht


Algemeen

De defaultinstellingen… zijn op te geven voor:

  • Kanalen Rond
    • Wel/Geen Koppelstuk kanalen
    • Standaard kanaallengtes Rond
    • Minimum restlengte
    • Wel/niet vragen om verlooplengte bij symmetrisch verloop
  • Kanalen Rechthoekig
    • Standaard kanaallengtes
    • Wel/Geen flenzen en flenslengte

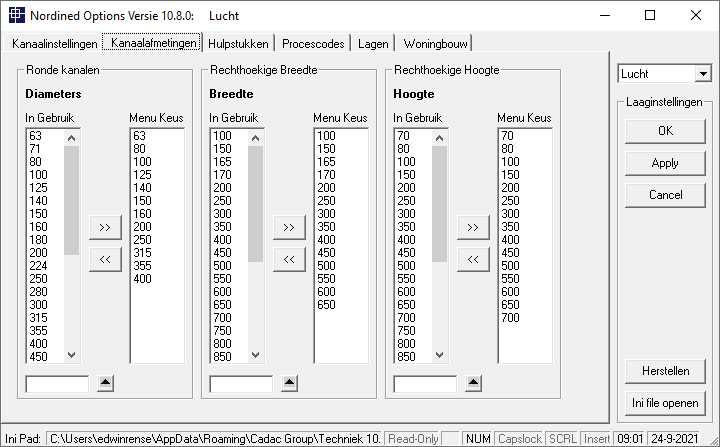

  • Kanaalafmetingen
    • Keuzelijst voor diameters Rond
    • Keuzelijst voor Breedte Rechthoekig
    • Keuzelijst voor Hoogte Rechthoekig
  • Hulpstukken, afmetingen voor
    • Instellen default bocht
    • Verloop recht naar rond
    • Passtukken rechthoekig
    • Verloop rechthoekig
    • Splitsing rechthoekig
    • T-stukken rechthoekig
    • Aftakking Ø
  • Procescodes
    • Lijst met te gebruiken procescodes
  • Lagen
  • Woningbouw (Zie: Lucht – woningbouw)

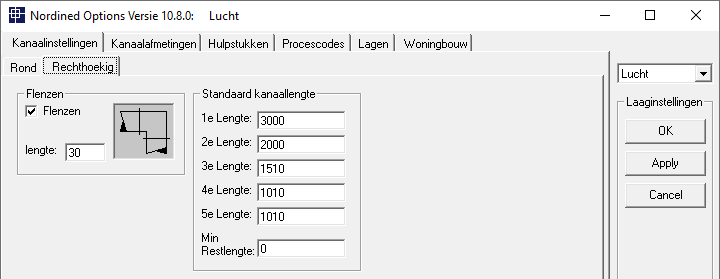

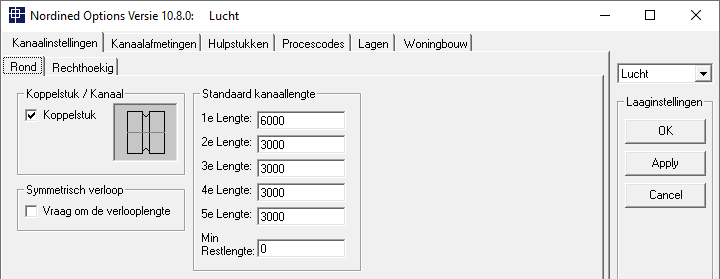

Instellingen voor Lucht

  1. Klik op knop
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    • Indien nog niet actief;
      Selecteer 'Lucht' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Open het tabblad:
    • Kanaal instellingen
      • Rond
      • Rechthoekig
    • Kanaalafmetingen
    • Hulpstukken
      • Bocht

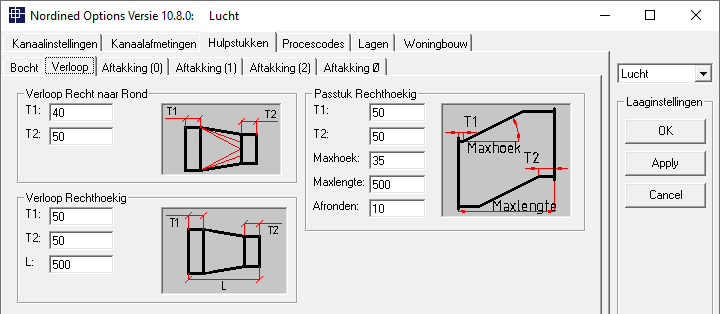

      • Verloop
      • Aftakking (0)
      • Aftakking (1)
      • Aftakking (2)

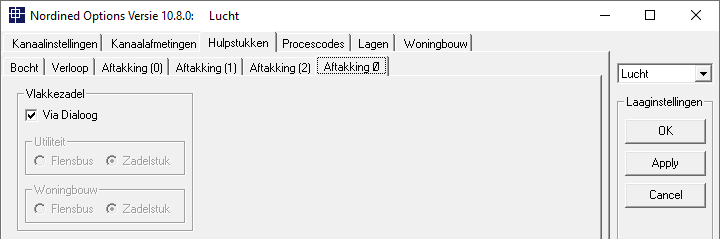

      • Aftakking Ø

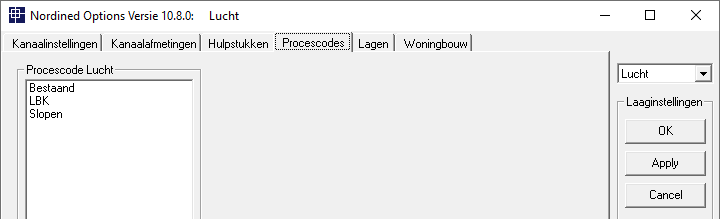

    • Procescodes
    • Lagen
    • Woningbouw
      • Flensbus
      • Sparingen
      • Posnummeren
      • Teken Instelling
  3. Wijzig de instellingen
  4. Klik op knop:
    • [ OK ] om de wijzigingen op te slaan en het venster te verlaten
    • [ Apply ] om de wijzingen op te slaan en het venster open te laten
    • [ Cancel ] om het venster te verlaten zonder de wijzigingen op te slaan
    • [ Conversie ] (Alleen bij 'Lagen') om de laaginstellingen vanuit een ander instellingen bestand in te lezen
    • [ Nordined ] (Alleen bij 'Lagen') om de laaginstellingen terug te zetten naar default Nordined instellingen
    • [ Herstellen ] om het betreffende configuratiebestand opnieuw in te lezen
    • [ Ini file openen ] voor het direct wijzigen van het configuratiebestand dat onder in het venster genoemd wordt. Het configuratiebestand wordt geopend in Notepad


Terug naar Inhoudsopgave

Lucht – woningbouw


Algemeen

De defaultinstellingen voor de luchtinstallatie… voor de woningbouw zijn op te geven voor:

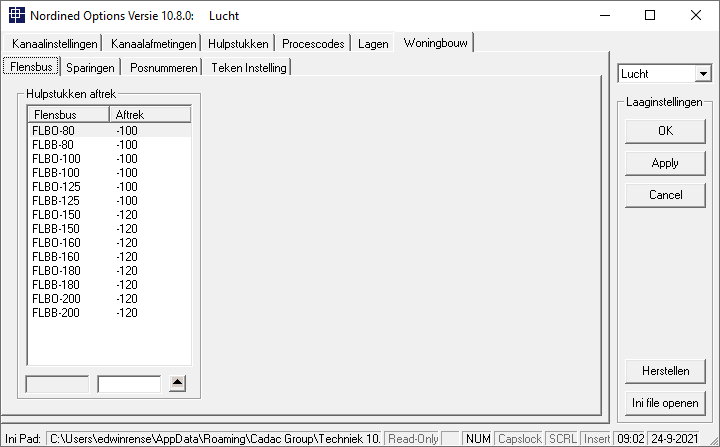

  • Flensbussen
    • Aftrek per flensbus
  • Sparingen
    • Keuzelijst sparing per kanaaldiameter
    • Wel/Geen sparingen te plaatsen bij de verschillende hulpstukken

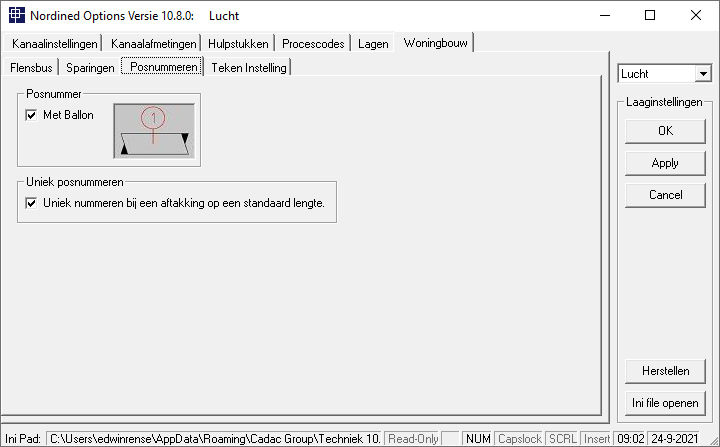

  • Posnummers
    • Posnummer met/zonder ballon
    • Wel/Geen uniek nummer bij aftakking op standaard lengte

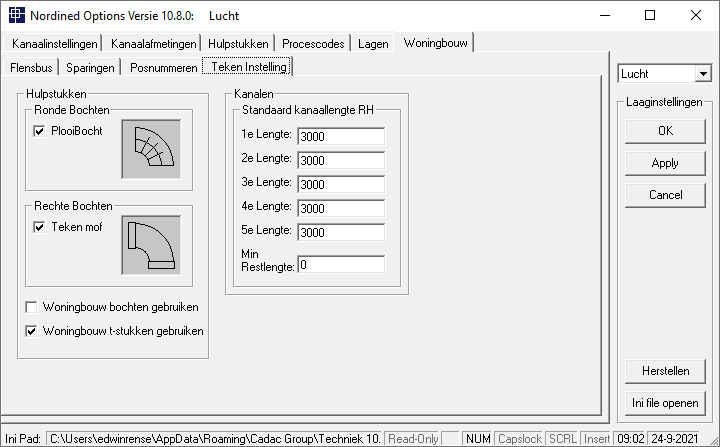

  • Tekeninstellingen
    • Wel/geen plooibocht (rond kanaal)
    • Wel/geen moffen (bocht rechthoekig kanaal)
    • Wel/Geen gebruik van woningbouwbochten en woningbouw T-stukken
    • Standaard kanaallengtes RH


Instellingen voor Woningbouw

  1. Klik op knop
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    • Indien nog niet actief;
      Selecteer 'Lucht' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Open het tabblad 'Woningbouw'
  3. Open sub-tabblad :
    • Flensbus
    • Sparingen
    • Posnummeren
    • Teken Instelling
  4. Wijzig de instellingen
  5. Klik op knop:
    • [ OK ] om de wijzigingen op te slaan en het venster te verlaten
    • [ Apply ] om de wijzingen op te slaan en het venster open te laten
    • [ Cancel ] om het venster te verlaten zonder de wijzigingen op te slaan
    • [ Herstellen ] om het betreffende configuratiebestand opnieuw in te lezen
    • [ Ini file openen ] voor het direct wijzigen van het configuratiebestand dat onder in het venster genoemd wordt. Het configuratiebestand wordt geopend in Notepad


Terug naar Inhoudsopgave

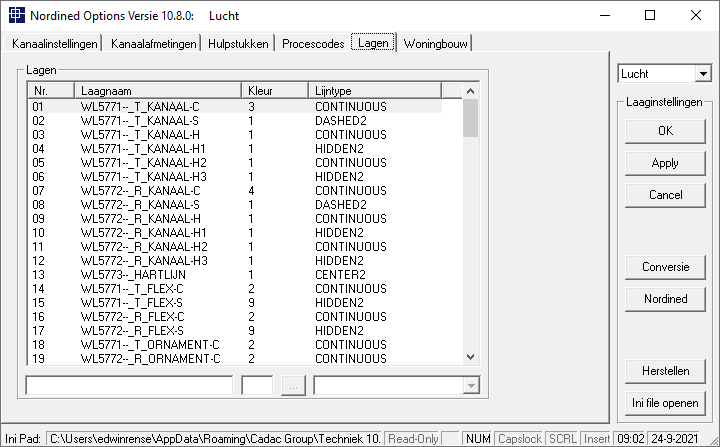

Lagen


Algemeen

In de applicatie zijn voor alle lagen de kleur en het lijntype vastgelegd in configuratiebestand 'W-lagen.ini'. Deze instelling is aan te passen, terug te zetten naar de “fabrieksinstelling” of over te nemen van oudere versies van de applicatie.

Indien de instellingen zijn gewijzigd zullen deze voor nieuwe tekeningen gebruikt worden.

Om deze instellingen in bestaande tekeningen doorgevoerd te krijgen moet in elke tekening de functie 'Volgens W-lagen.ini' (uit menu 'Bewerk' en het vervolgmenu 'Weergave') worden uitgevoerd.



Aanpassen laaginstelling

  1. Klik op knop
    of
    Selecteer 'Lagen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'

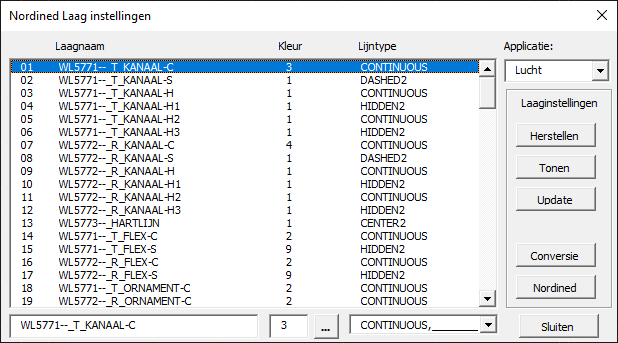

    Venster 'Nordined Laag Instellingen' verschijnt.
  2. Selecteer rechtsboven in het venster de applicatie waarvoor de laaginstellingen moeten worden aangepast:
    • Algemeen
    • 3D-Lagen
    • Lucht
    • CV&Koeling
    • Sanitair
    • Sprinkler
    • Technische Ruimte
    • Afvoeren
    • Prefab
    • Userlagen
  3. Selecteer de aan te passen laag
  4. Wijzig de laagkleur en/of het lijntype in de onderste vakken
  5. Herhaal stappen 3. en 4. voor andere aan te passen lagen
    • Om alle wijzigingen terug te draaien:
      Klik op knop [ Herstellen ]
  6. Klik op knop:
    • [ Update ] om de wijzigingen op te slaan (in configuratiebestand W-lagen.ini)
    • [ Tonen ] om de wijzigingen in de tekening te verwerken
    • [ Sluiten ]om het venster te verlaten
      De standaard instellingen zijn nu aangepast en in de tekening verwerkt.
      In nieuwe tekeningen zullen de gewijzigde instellingen worden gebruikt.
      Voor bestaande tekeningen moet per tekening de functie  'Volgens W-lagen.ini' (      uit menu 'Bewerk' en het vervolgmenu 'Weergave' ) worden uitgevoerd.


Terugzetten van de fabrieksinstellingen

  1. Klik op knop
    of
    Selecteer 'Lagen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    Venster 'Nordined Laag Instellingen' verschijnt.
  2. Selecteer rechtsboven in het venster de applicatie waarvoor de laaginstellingen moeten worden aangepast:
    • Algemeen
    • 3D-Lagen
    • Lucht
    • CV&Koeling
    • Sanitair
    • Sprinkler
    • Technische Ruimte
    • Afvoeren
    • Prefab
    • Userlagen
  3. Klik op knop [ Nordined ]
    Melding dat de laaginstellingen worden vervangen door de oorspronkelijk applicatie instellingen. Moeten de instellingen worden vervangen?
  4. Klik op knop [ Ja ]

    De oorspronkelijke laaginstellingen worden teruggezet.

  5. Klik op knop:
    • [ Tonen ] om de wijzigingen in de tekening te verwerken
    • [ Sluiten ]om het venster te verlaten
      De standaard instellingen zijn nu aangepast en in de tekening verwerkt.
      In nieuwe tekeningen zullen de gewijzigde instellingen worden gebruikt.
      Voor bestaande tekeningen moet per tekening de functie  'Volgens W-lagen.ini' (      uit menu 'Bewerk' en het vervolgmenu 'Weergave' ) worden uitgevoerd.


Overnemen instelling van oude versie

  1. Klik op knop
    of
    Selecteer 'Lagen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    Venster 'Nordined Laag Instellingen' verschijnt.
  2. Selecteer rechtsboven in het venster de applicatie waarvoor de laaginstellingen moeten worden aangepast:
    • Algemeen
    • 3D-Lagen
    • Lucht
    • CV&Koeling
    • Sanitair
    • Sprinkler
    • Technische Ruimte
    • Afvoeren
    • Prefab
    • Userlagen
  3. Klik op knop [ Conversie ]
    Melding dat de laaginstellingen worden vervangen door de oorspronkelijk applicatie instellingen. Moeten de instellingen worden vervangen?
  4. Klik op knop [ Ja ]
  5. Selecteer bestand W-lagen.ini
    • Bijvoorbeeld:
      C:\gebruikers\<naam>\Appdata\Roaming\Cadac Group\Techniek 10.x\WLib\i\W-lagen.ini
  6. Klik op knop [ Open ]
    De laaginstellingen zijn overgenomen en weggeschreven in W-lagen.ini.
  7. Klik op knop:
    • [ Tonen ] om de wijzigingen in de tekening te verwerken
    • [ Sluiten ]om het venster te verlaten
      De standaard instellingen zijn nu aangepast en in de tekening verwerkt.
      In nieuwe tekeningen zullen de gewijzigde instellingen worden gebruikt.
      Voor bestaande tekeningen moet per tekening de functie  'Volgens W-lagen.ini' (      uit menu 'Bewerk' en het vervolgmenu 'Weergave' ) worden uitgevoerd.


Gewijzigde laaginstellingen in tekening toepassen

  1. Klik op knop

    of
    Selecteer 'Volgens W-lagen.ini' in menu 'Bewerk' en het vervolgmenu 'Weergave'
    De instellingen uit W-lagen.ini worden in de tekening verwerkt.


Terug naar Inhoudsopgave

Algemene instellingen


Algemeen

Via het instellingenvenster voor 'Algemeen' zijn in te stellen:

  • Tekstkleur
  • Tekstfont bij de standaard tekststijlen
  • Laaginstellingen van de algemene lagen
  • Peilmaten bij
    • Ronde kanalen
    • Rechthoekige kanalen
    • Ronde leidingen
  • Opbouw coderingen bij Sparingen
  • Opstarten menu's en applicaties
    • Basismenu (meestal Acad)
    • Of menu's moeten worden ontladen bij wisselen van applicatie
  • Laagfilters van NOR Layer Manager
  • Ventilatievoud en temperatuurinstellingen bij verschillende ruimtesoorten
    Zie Handleiding Algemeen.


Terug naar Inhoudsopgave

Bemating


Algemeen

Voor de bemating van leidingen en kanalen kan de weergave van de bemating per afmeting worden opgegeven

  • Met doorsnede teken
  • Met DN voorloop
  • Zonder nadere aanduiding

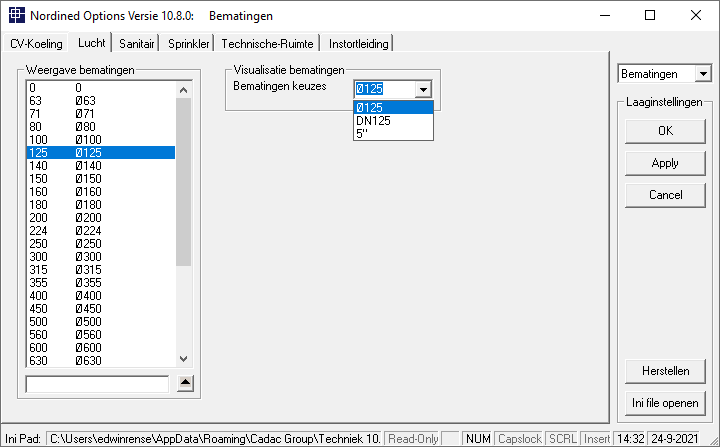

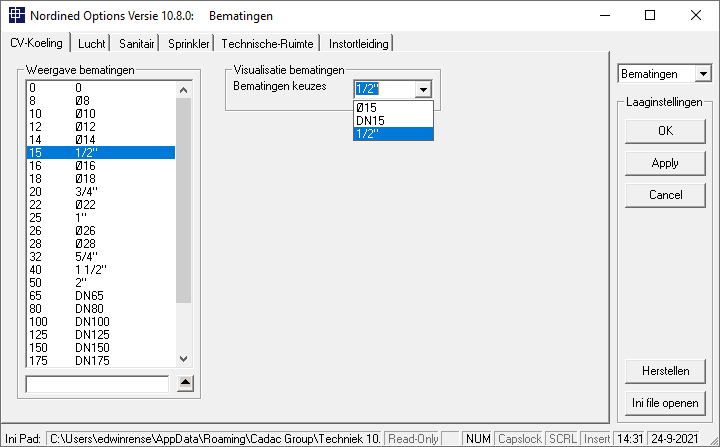

Instellen weergave bemating

  1. Klik op knop
    of
    Selecteer 'Algemeen' in menu 'Applicatie' en het vervolgmenu 'Instellingen'
    • Indien nog niet actief;
      Selecteer 'Bematingen' in de selectielijst rechtsboven in venster 'Nordined Options Versie 10.x.0: <Applicatie>'
  2. Open het tabblad van de betreffende applicatie:
    • CV-Koeling
    • Lucht
    • Sanitair
    • Sprinkler
    • Technische-Ruimte

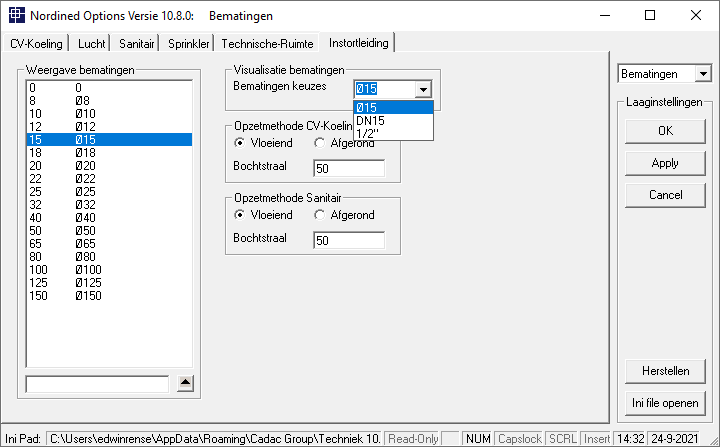

    • Instortleiding
  3. Selecteer de aan te passen maat
  4. Selecteer in vak 'Visualisatie bematingen' de gewenste weergave:
    • Ø<maat>       doorsnede symbool voor maat te tonen
    • DN<maat>    DN voor maat te tonen
    • <maat>         alleen de maat te tonen
      of
      typ zelf wat getoond moet worden: Bijvoorbeeld: 18mm of 7"
  5. Klik op knop:
    • [ OK ] om de wijzigingen op te slaan en het venster te verlaten
    • [ Apply ] om de wijzingen op te slaan en het venster open te laten
    • [ Cancel ] om het venster te verlaten zonder de wijzigingen op te slaan
    • [ Herstellen ] om het betreffende configuratiebestand opnieuw in te lezen
    • [ Ini file openen ] voor het direct wijzigen van het configuratiebestand dat onder in het venster genoemd wordt. Het configuratiebestand wordt geopend in Notepad


Terug naar Inhoudsopgave

Maatvoering


Algemeen

Eigen maatvoeringen kunnen met het standaard AutoCAD commando <dimstyle> worden opgesteld:

  1. met schraplijntjes, dikke stippen, pijlpunten;
  2. maten boven of tussen maatlijnen

De instelling kan binnen het Nordined maatvoeringsvenster worden opgevraagd. Die instelling kan eventueel worden opgeslagen, en weer worden ingelezen in de current dimstyle: de current dimstyle kan zodoende worden aangepast.

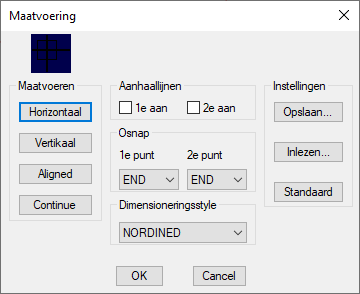

Instellen standaard (Nordined) dimensioneringsstyle

  1. Menu:
    • CV is actief.
      Klik op knop:

      • of
        Selecteer 'Maatvoeren algemeen...' in menu 'Maatvoeren'

      • of
        Selecteer 'Maatvoeren Koeling...' in menu 'Maatvoeren'

      • of
        Selecteer 'Maatvoeren CV...' in menu 'Maatvoeren'
    • Lucht is actief.
      Klik op knop:

      • of
        Selecteer 'Maatvoeren algemeen...' in menu 'Maatvoering'

      • of
        Selecteer 'Maatvoeren Lucht...' in menu 'Maatvoering'
  2. Klik op knop [ Standaard ]in venster 'Maatvoering' om de standaard Nordined dimensioneringsstijl te activeren
    Als nog geen dimstyle 'Nordined' bekend is wordt deze aangemaakt met door Nordined ingestelde waarden.


Wijzigen DIM-instellingen (aanpassen dimstyle)

  • Haal eventueel een eerder gemaakte instelling op:
  1. Menu:
    • CV is actief.
      Klik op knop:

      • of
        Selecteer 'Maatvoeren algemeen...' in menu 'Maatvoeren'

      • of
        Selecteer 'Maatvoeren Koeling...' in menu 'Maatvoeren'

      • of
        Selecteer 'Maatvoeren CV...' in menu 'Maatvoeren'
    • Lucht is actief.
      Klik op knop:

      • of
        Selecteer 'Maatvoeren algemeen...' in menu 'Maatvoering'

      • of
        Selecteer 'Maatvoeren Lucht...' in menu 'Maatvoering'
  2. Klik op knop [ Inlezen… ]
  3. Selecteer gewenste DIM-instellingen (*.svd)
  4. Klik op knop [ Openen ]


  1. Activeer de RibbonTab 'Annotate'
  2. Klik op de schuine pijl ( ↘ ) achter 'Dimensions ▼ '
    of
    Type het AutoCAD commando:
    • DIMSTYLE
    • DDIM

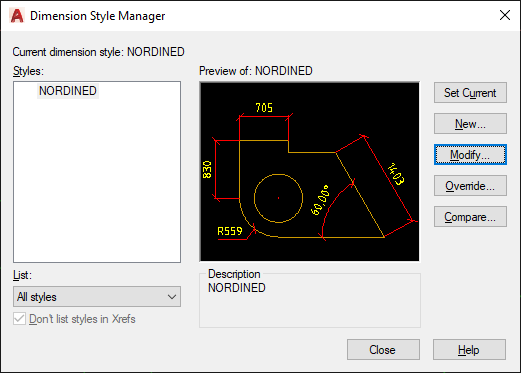

  3. Selecteer de aan te passen stijl in venster 'Dimension Styles Manager'

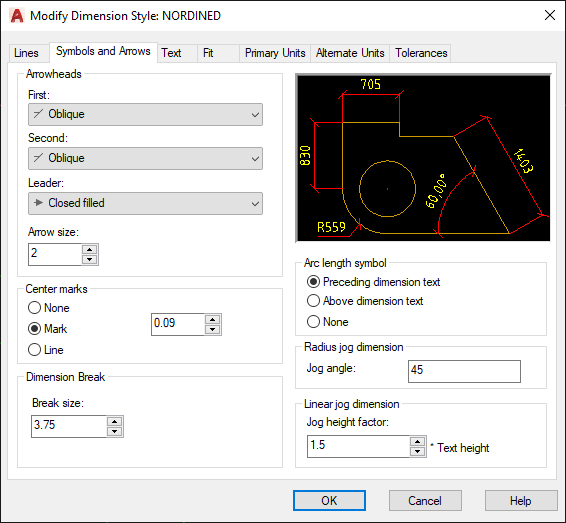

    • Om een bestaande style aan te passen:
      1. Klik op knop [ Modify ]
      2. Pas instellingen aan op de verschillende tabbladen
        • Lijnen: op tabblad 'Lines'
        • Pijlpunten: op tabblad 'Symbols and Arrows'
        • Tekst, plaatsing en grootte: op tabbladen 'Text' en 'Fit'
        • Eenheden en decimalen: op tabblad 'Primary Units'
      3. Klik op knop [ OK ]
    • Om een bestaande style te kopiëren en aan te passen:
      1. Klik op knop [ New... ]
      2. Geef de naam van de nieuwe style
      3. Selecteer de style welke als uitgangssituatie genomen moet worden.
      4. Klik [ Continue ]
      5. Pas instellingen aan op de verschillende tabbladen
        • Lijnen: op tabblad 'Lines'
        • Pijlpunten: op tabblad 'Symbols and Arrows'
        • Tekst, plaatsing en grootte: op tabbladen 'Text' en 'Fit'
        • Eenheden en decimalen: op tabblad 'Primary Units'
      6. Klik op knop [ OK ]
  4. Klik op knop [ Set Current ] om de nieuwe style actief te maken
  5. Klik op knop [ Close ]


Opslaan DIM-style voor hergebruik in andere tekeningen

  • Dimstyle aangemaakt via AutoCAD-commando <Dimstyle>/<DDIM>
  1. Menu:
    • CV is actief.
      Klik op knop:

      • of
        Selecteer 'Maatvoeren algemeen...' in menu 'Maatvoeren'

      • of
        Selecteer 'Maatvoeren Koeling...' in menu 'Maatvoeren'

      • of
        Selecteer 'Maatvoeren CV...' in menu 'Maatvoeren'
    • Lucht is actief.
      Klik op knop:

      • of
        Selecteer 'Maatvoeren algemeen...' in menu 'Maatvoering'

      • of
        Selecteer 'Maatvoeren Lucht...' in menu 'Maatvoering'
  2. Selecteer de Dimstyle in het vak 'Dimensioneringsstyle'
  3. Klik op knop [ Opslaan… ]
  4. Geef naam voor instelling op
    Standaard extensie is: .svd (save dimension)
  5. Klik op knop [ Opslaan ]
  6. Klik op knop [ OK ]


Dimstyle aanpassen met opgeslagen instellingen

  1. Menu:
    • CV is actief.
      Klik op knop:
      • ofSelecteer 'Maatvoeren algemeen...' in menu 'Maatvoeren'
      • ofSelecteer 'Maatvoeren Koeling...' in menu 'Maatvoeren'
      • ofSelecteer 'Maatvoeren CV...' in menu 'Maatvoeren'
    • Lucht is actief.
      Klik op knop:
      • ofSelecteer 'Maatvoeren algemeen...' in menu 'Maatvoering'
      • ofSelecteer 'Maatvoeren Lucht...' in menu 'Maatvoering'
  2. Selecteer de Dimstyle in het vak 'Dimensioneringsstyle'
  3. Klik op knop [ Inlezen… ]
  4. Selecteer de in te lezen instellingen (*.svd)
  5. Klik op knop [ Openen ]
    De geïmporteerde dimstyle wordt toegevoegd, Indien deze al bestaat in de tekening worden deze overschreven met de ingelezen instellingen.
  6. Klik [ OK ]


Verwijderen maatvoering

  1. Klik op knop
    of
    Selecteer 'Maatvoering' in menu 'Bewerk' en het vervolgmenu 'Verwijderen'
  2. Selecteer de te verwijderen maatvoeringen


Terug naar Inhoudsopgave


Bij Cadac maken we onderscheid tussen Sales, Service & Support. Sales & Service vinden wij vanzelfsprekend. Wij helpen u met de aanschaf van uw product, dienst, training of expert en zorgen ervoor dat u probleemloos aan de slag kunt. Gratis en voor niets. U kunt zorgeloos met uw software starten, wij zorgen ervoor dat u het meeste uit uw software kunt halen. Loopt u tegen technische softwareproblemen aan? Dan kunt u gebruik maken van Cadac Support. Door de juiste informatie in te dienen kunnen wij u zo snel mogelijk helpen
