BHV -05- User-symbolen - TheModus Professional (Nordined)

How to - BHV (BedrijfsHulpVerlening)

Laatst gewijzigd op 24 februari 2022

INHOUDSOPGAVE

  • User-symbolen
    • Symbolen algemeen
      • Algemeen
      • Menu Usermenu
        • Aanmaken
        • Plaatsen
        • Tellen
        • Verwijderen
    • Aanmaken eigen symbolen, BHV
      • Algemeen



User-symbolen


Symbolen algemeen


Algemeen

Er zijn meerdere symbolenbibliotheken in gebruik binnen NOR-BHV; de symbolen hieruit worden geplaatst vanuit rolmenu Plan

  • Ontruimingssymbolen
  • Brandblussymbolen
  • Aanvalsplansymbolen
  • Schaallatten
  • Brandmeldingen
  • Gebodsborden
  • Reddingsymbolen
  • Waarschuwingssymbolen
  • Aanvalsplansymbolen

Daarnaast is het mogelijk eigen symbolen aan te maken en te plaatsen.

  • Eigen symbolen
    • Het is mogelijk een eigen symbolenbibliotheek op te bouwen en de symbolen als volwaardige NOR-BHV symbolen te gebruiken.
      Vanwege het ontbreken van een landelijke standaard zullen niet alle gewenste symbolen beschikbaar zijn in de Nordined-symboolbibliotheek.
  • Voor het plaatsen van deze symbolen op tekening wordt een apart dialoogvenster aangeroepen.
  • De symbolen kunnen automatisch worden verschaald
  • De symbolen kunnen automatisch worden geëxplodeerd in geval van samengestelde symbolen.


Menu Usermenu

Om het plaatsen van eigen symbolen mogelijk te maken zijn de volgende functies via het menu 'Usermenu' beschikbaar.

Dit onderdeel is werkzaam binnen alle NORDINED-applicaties, maar per applicatie worden de symbolen en menu’s aangemaakt en opgeroepen.

Voor NOR-BedrijfsHulpVerlening zijn echter niet alle opties van toepassing.



Aanmaken

Hiermee wordt een User-symbool gedefinieerd door het selecteren van reeds getekend (groep van) elementen.

De volgende gegevens worden hierbij opgenomen:

  • Bestandsnaam van het nieuwe symbool
  • Omschrijving, voor aanduiding in het menu
  • Groep, voor plaatsing in een menugroep
  • Telcode, om groepen symbolen te kunnen tellen/totaliseren
  • Laag waarop het symbool moet worden geplaatst
  • Of het symbool moet worden verschaald tijdens het plaatsen.
  • Of het symbool moet worden geëxplodeerd tijdens het plaatsen: dit kan van belang zijn bij samengestelde symbolen


De volgende bestanden worden hierbij aangemaakt in de aangegeven map:

  • <naam>.dwg    symbool - tekeningbestand
  • <naam>.sld      icon – slidebestand
  • <naam>.oms    plaatsings- en telgegevens


Plaatsen

Het iconenvenster wordt geactiveerd, waarin per symboolgroep de symbolen staan. Na selectie van een groep en vervolgens een symbool kan het symbool geplaatst worden.

Tellen

Geplaatste usersymbolen kunnen worden getotaliseerd op basis van de symboolnaam of op basis van de telcode.

Verwijderen

Gemaakte usersymbolen kunnen worden verwijderd uit het iconenvenster. Hierbij wordt het symbool van schijf verwijderd, en komt daardoor ook niet meer voor in het iconenvenster.

Tevens worden het slide-bestand en omschrijvingsbestand verwijderd.


Terug naar Inhoudsopgave


Aanmaken eigen symbolen, BHV


Algemeen

BHV-symbolen hebben een speciale opbouw om op diverse BHV-functies goed te kunnen reageren. Als eigen BHV-symbolen worden aangemaakt dient daar rekening mee gehouden te worden.

Over het algemeen is het dan gemakkelijk om een bestaand, soortgelijk type symbool 1x te exploderen, en deze vervolgens aan te passen.

Met de functie 'Aanmaken usersymbool', onder opgave van de invoeglaag, kan dan een symbool gemaakt worden, dat binnen NOR-BHV gebruikt kan worden.

Dit usersymbool kan niet worden bijgevoegd aan de standaard symbool-vensters. De usersymbolen worden vanuit aparte iconenmenu’s geplaatst.

Ten behoeve van de legenda kan in bestand %AppData%\Cadac Group\Techniek 10.x\BHV\I\Bv_sym.ini onder de betreffende sectie een omschrijving toegevoegd worden.

  • <symboolnaam>=<omschrijving>
    Hierdoor wordt de tekst ook getoond in het standaard iconenvenster, maar het symbool van hieruit niet geplaatst worden: plaatsing kan alleen vanuit het usermenu!

Op de volgende onderdelen moet gelet worden:

  • Alle lijnen en arceringen worden getekend met een Z-waarde=2
    • De te gebruiken lagen zijn afhankelijk van het type symbool
      (Aanval, Brandblusmiddelen, Waarschuwing, etc)
      xxxx = Nl-SfB codering van type (zie Bijlage Lagenstructuur NOR-BHV)
    • FLxxxx--_S<kleurnummer> voor lijnen
    • FAxxxx--_S<kleurnummer> voor arceringen

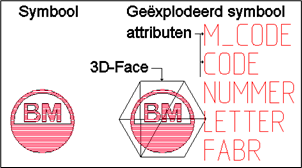

  • Een vlak met commando <3DFACE>wordt toegevoegd met een Z-waarde=1 op laag 0
    • Randen van het 3D Face moeten onzichtbaar zijn.
      Eventueel kunnen deze randen met variabele SPLFRAME = 1 zichtbaar gemaakt worden
    • Bij commando <HIDE> worden onderliggende lijnen van de tekening onzichtbaar: het symbool wordt dan als het ware uitgesneden.
  • Een aantal attributen zijn nodig voor nummering en codering
    • Door exploderen van een soortgelijk NOR-BHV-symbool is te zien welke attributen dat zijn.
    • Attribuut INVENT is nodig voor het opgeven van inventarisnummers als betreffend symbool ook moet worden opgenomen in NOR-Middelenbeheer.
