• Beschrijving functies
  • Starten / Stoppen
    • Starten nieuwe tekening
    • Starten bestaande tekening van schijf
    • Starten NOR-Onderlegger LT met actieve tekening
    • Stoppen

Beschrijving functies

Starten / Stoppen

NOR-Onderlegger LT wordt opgestart vanuit het Start-menu van Windows

Bij het maken van een nieuwe tekening moeten tekeningformaat, plotschaal en teksthoogte (op de plot) worden opgegeven.

Tevens kan een kader en (eigen) stempel op de tekening geplaatst worden.

Als kader en stempel in paperspace (op een layout) geplaatst worden kan een referentiekader in modelspace gezet worden, dat correspondeert naar vorm en verschaling met het binnenkader op paperspace vanaf ACLT2000: layout).

Met welk papierformaat de pagina-instelling op de layout verschijnt hangt af van instellingen van AutoCAD zelf (via Options), zoals welke printer/plotter aan nieuwe lay-outs gekoppeld moeten worden en of er een viewport wel/niet aangemaakt moet worden. Via de PageSetup zijn dan de fijnregelingen te maken. Waarschijnlijk zullen dus aanpassingen moeten gebeuren via rolmenu File, PageSetup en zal de viewport aangepast moeten worden: leggen op de hoekpunten van het binnenkader.

Zie ook: Algemene instellingen voor tekening en tekenen.

Starten nieuwe tekening

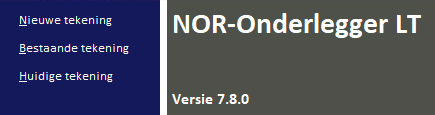

1. Klik op icon Onderlegger LT op het werkblad of via Start, Cadac group LT-Applicaties op menukeuze Onderlegger LT
2. Klik op knop [ Nieuwe tekening ]
3. Klik op knop [ OK ]

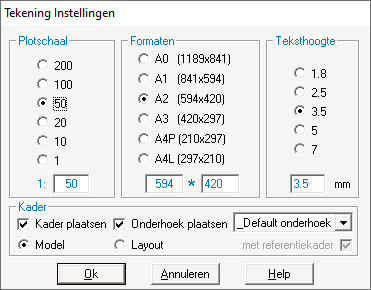

4. Geef tekeninginstellingen op in venster
5. Klik op knop [ OK ]

Starten bestaande tekening van schijf

1. Klik op icon Onderlegger LT op het werkblad of via Start, Cadac Group op menukeuze Onderlegger LT V7
2. Klik op knop [ Bestaande tekening ]
3. Selecteer tekening in venster
4. Klik op knop [ Open ]

Starten NOR-Onderlegger LT met actieve tekening

1. Selecteer  Onderlegger LT via Start, Cadac Group op menukeuze Onderlegger LT V7
2. Klik op knop [ Huidige tekening ]

Stoppen

1. Klik op knop [ Einde ]in Knoppenbalk NOR-Onderlegger LT:
   • NOR LT Afsluiten?
     Klik op knop [ Ja ]
     of
     Klik op knop [ Nee ]
   • AutoCAD LT ook afsluiten?
     Klik op knop [ Ja ]
     of
     Klik op knop [ Nee ]
   • Tekening opslaan?
     Klik op knop [ Ja ]
     of
     Klik op knop [ Nee ]
