Blokschema tekening
Tekenen van een blokschema
Een blokschema kan op eenvoudige wijze worden getekend.
- Plaats de blokken op tekening;
- Teken de verbindende kabels;
- Plaats teksten, vlaggen en symbolen
Stel het SNAP-raster in op 5 mm. (bij plotschaal 1:1; anders 5x plotschaal).
Invullen van groepen gebeurt via knop [ Bewerk ]
Voor het doorgaan met plaatsen van het laatst gekozen symbool:
Klik op knop [ Plaats ] of [ Speciaal ] in knoppenbalk NOR-Elektra LT
Met de rechter muistoets verandert knop [ Plaats ] in [ Speciaal ] en omgekeerd.
Tekenen Kabels en Aarde
- Kies in Knoppenbalk NOR-Elektra LT knop [Schema]
- Selecteer 'Blokschema' in het Rolmenu 'Voeding'

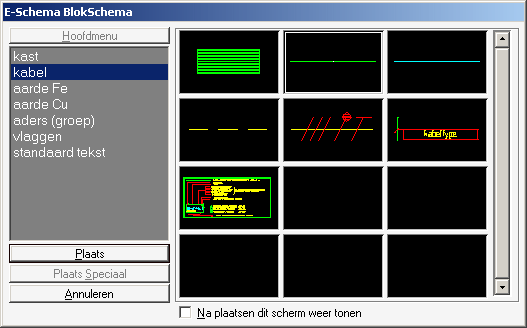

- Selecteer 'Kabel' of 'Aarde' in het iconenvenster en klik op knop [ Plaats ]
- Teken de kabel met aaneensluitende lijnstukken
- Stoppen: Klik op knop [ OK ] in commandovenster, of toets <F11>
- Volgende kabel tekenen: Klik op knop [ Volgende ] in het commandovenster
Plaatsen Symbolen
- Kies in Knoppenbalk NOR-Elektra LT knop [ Schema ]
- Selecteer 'Stuurstroom' in het Rolmenu 'Voeding'
- Kies 'Type Symbool' en klik op knop [ OK ]
- Kies in vervolgscherm het symbool
- Klik op:
- Knop [ Plaats ](rechtermuistoets wisselt 'Plaats' en 'Speciaal')
- Plaats symbool op tekening, en geef de rotatie op
- Knop [ Plaats Speciaal ](rechtermuistoets wisselt 'Plaats' en 'Speciaal')
- Kies voor 'Plaatsen op wand'
- Geef aantal te plaatsen groepen op;
Geef de onderlinge afstand op (15, 20 of 25 mm);
Geef afstand tot wand=2, en klik op knop [ OK ] - Teken lijn op de rail (beginpunt, volgend punt);
Klik op knop [ OK ] in commandovenster, of toets <F11> - Geef positie aan waar eerste groep moet komen:
Klik op plek met juiste X-waarde en Y-waarde boven rail
Klik op knop [ OK ] in commandovenster, of toets <F11>
- Knop [ Plaats ](rechtermuistoets wisselt 'Plaats' en 'Speciaal')
De groepen worden geplaatst.
