Hoe splits ik een mutatielevering in GEOCAD?


Laatst gewijzigd op: 5 oktober 2023

In bepaalde situaties kan het handig zijn om een mutatielevering op te splitsen in meerdere kleinere leveringen. Bijvoorbeeld wanneer een mutatielevering wordt afgekeurd, kunnen de foute objecten worden afgesplitst naar een aparte levering. Hierdoor kan een groot deel van de originele levering alsnog kan worden geleverd aan de Landelijke Voorziening (LV). Dit artikel licht toe hoe een mutatielevering kan worden gesplitst in GEOCAD.


Voorbeeld

Wanneer een levering wordt afgekeurd door het SVB-BGT, worden er in het verwerkingsverslag diverse IMGeo-identificatiecodes getoond. Dit zijn de identificatiecodes van de objecten die de fouten veroorzaken. Deze id's kunnen worden gebruikt om de objecten op te sporen uit de levering en deze uit de levering te splitsen. Het opsporen van deze kan aan de hand van de functie Object zoeken (NGDW > Raadplegen NGDW > Object zoeken).

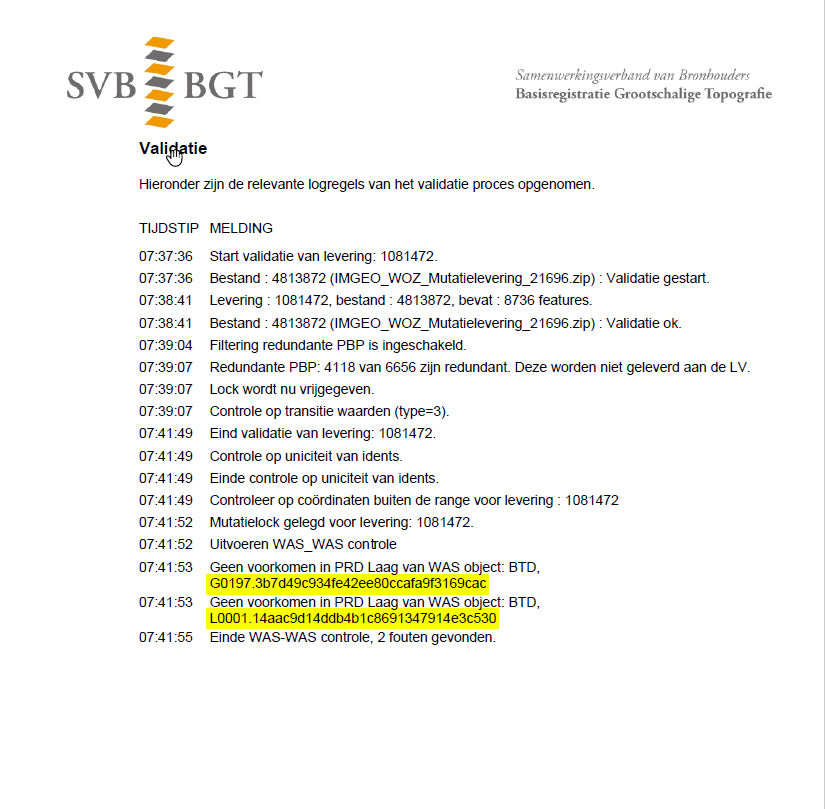

In het verwerkingsverslag is te zien dat de geel gearceerde objecten fouten veroorzaken bij het leveren aan de LV.


Werkwijze


Stap 1 - Aanmaken levering in NGdW beheer en StUF connector

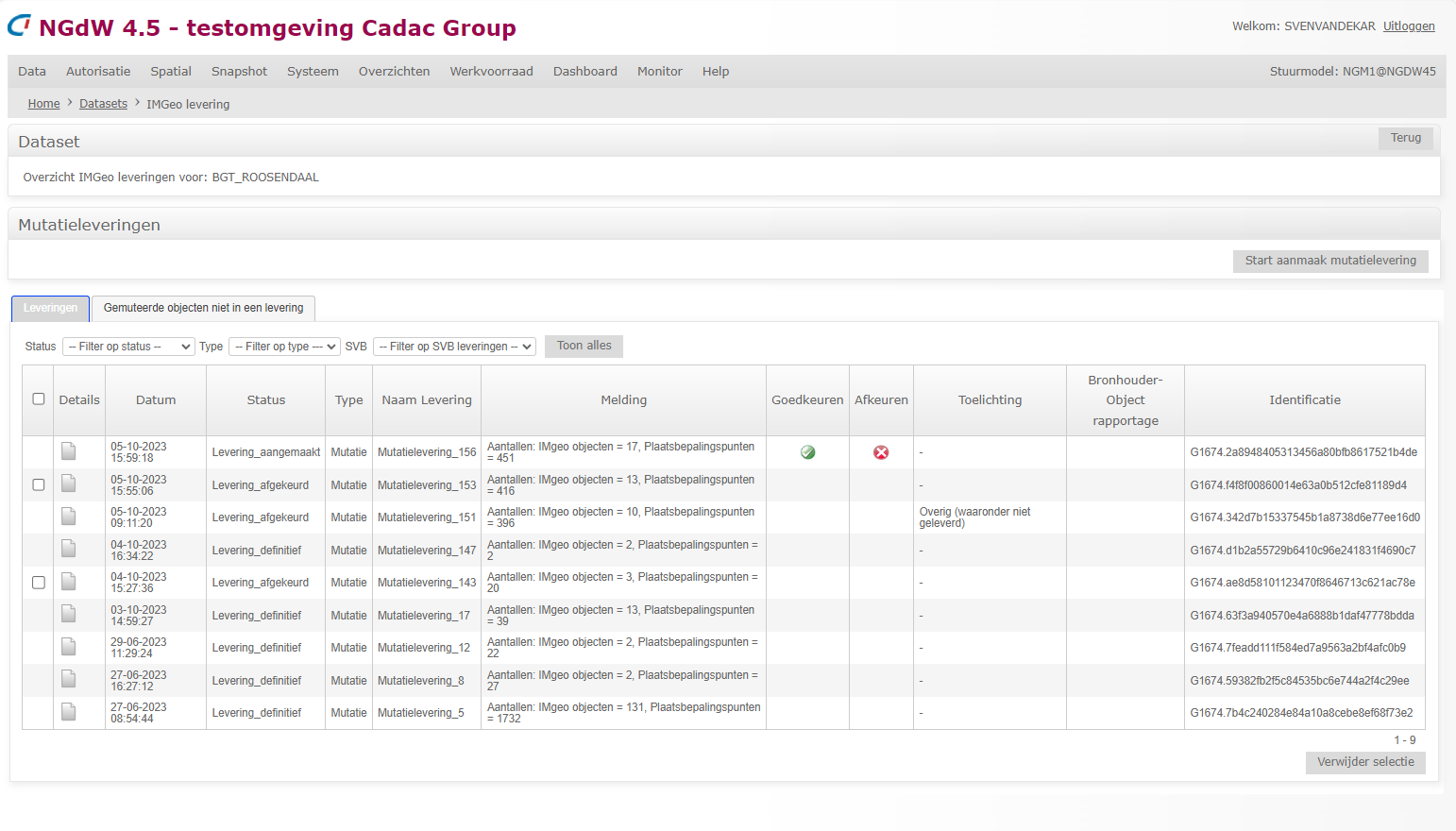

Maak een mutatielevering aan in NGdW beheer (Data > Datasets > IMGeo-leveringen > Maak mutatielevering) en maak het zip-bestand aan in de StUFconnector. Dit bestand wordt weggeschreven in de StUFbasismap. In NGdW beheer is nu een nieuwe levering aangemaakt met de status 'Levering_aangemaakt'. Deze kan worden goed- en afgekeurd, dit gebeurd pas nadat de levering is geleverd aan de LV.


Meer informatie over de StUFconnector? klik hier

Meer informatie over NGdW beheer? klik hier


Stap 2 - Open de mutatielevering in GEOCAD

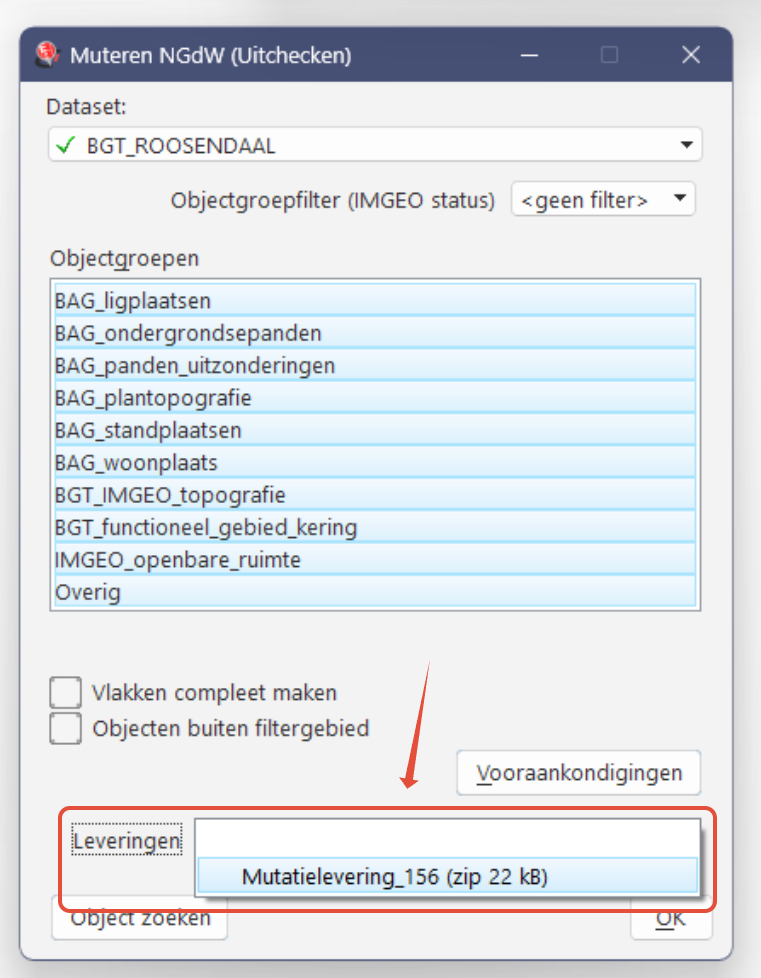

Open GEOCAD en klik op de knop 'Muteren NGdW' onder het tabblad. Vervolgens wordt het onderstaande dialoog geopend met een extra uitklapbalk 'Leveringen'. Selecteer hierin de Mutatielevering die gesplitst moeten. De levering wordt na het selecteren automatisch ingelezen.

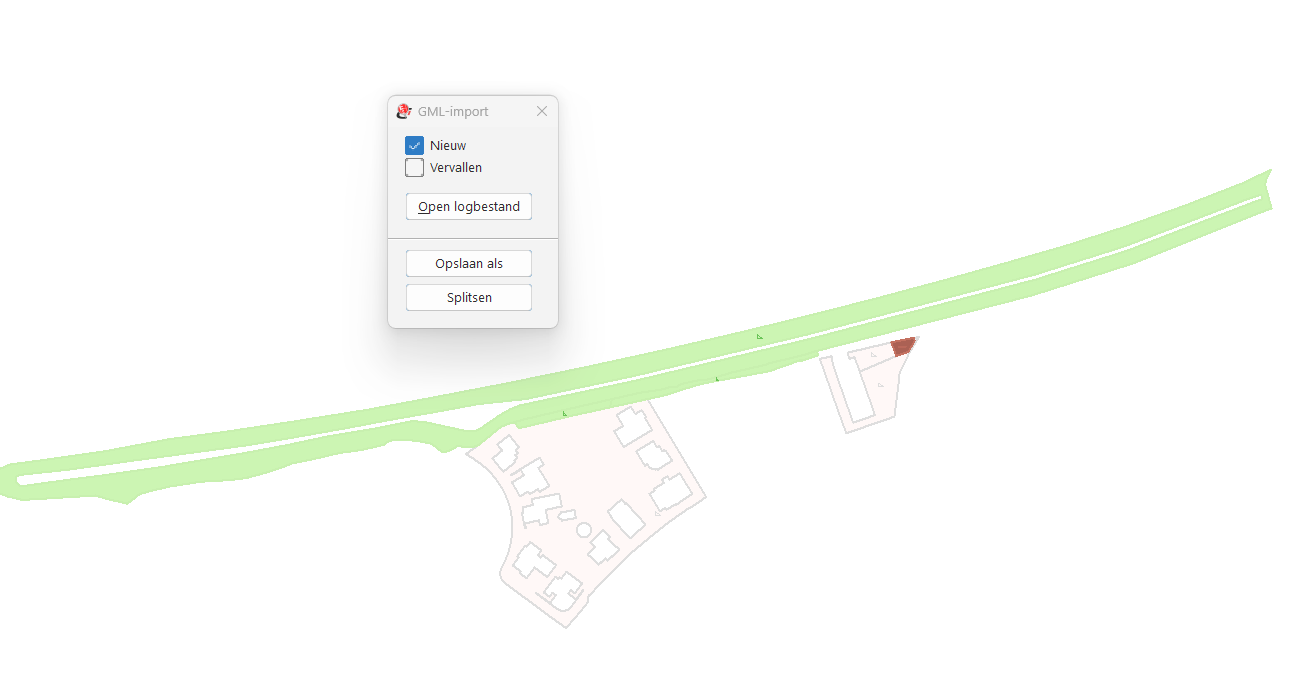

Vervolgens worden alle objecten uit de levering zichtbaar in leeg.dgn. Door middel van de toggles kunnen vervallen (WAS) en nieuwe (WORDT) objecten worden weergegeven. Via attribuut tonen kan de objectinformatie worden opgevraagd.




Stap 3 - Splitsen objecten

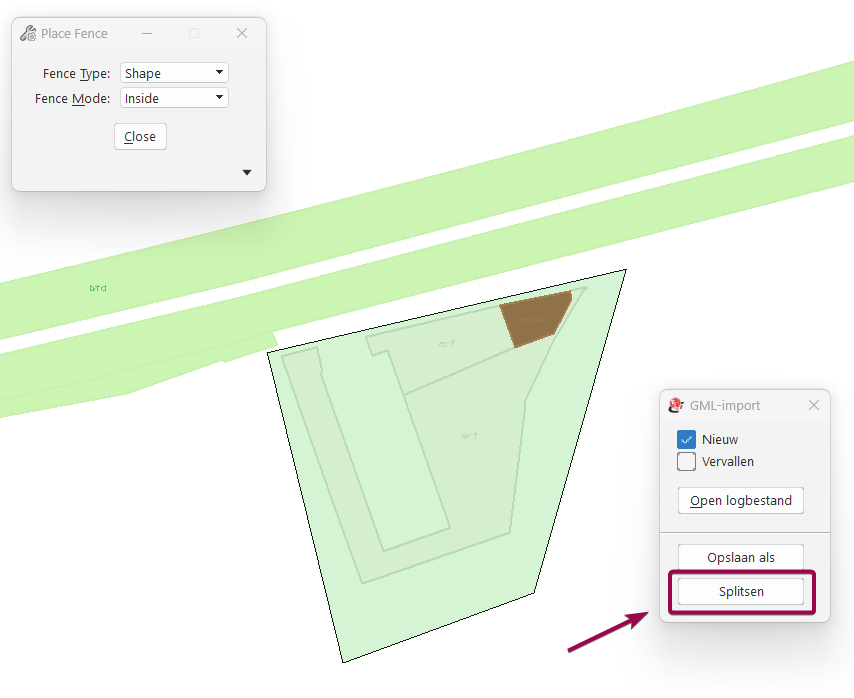

Teken vervolgens een fence rondom de objecten die gesplitst moeten worden (Home > Selection > Place Fence). Let op! De getekende fence mag geen objecten overlappen. Maak gebruik van 'Fence Type: Shape' om een nauwkeurig kader om de objecten te tekenen. Nadat het fence is getekend kan de levering worden gesplitst door op de knop 'Splitsen' te klikken.

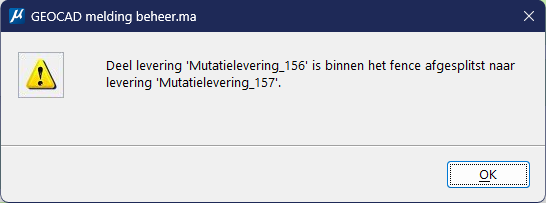

De geselecteerde objecten worden in een nieuwe levering geplaatst. Het id van de objecten wordt in de popup weergegeven:



Stap 4 - Opnieuw aanmaken en leveren

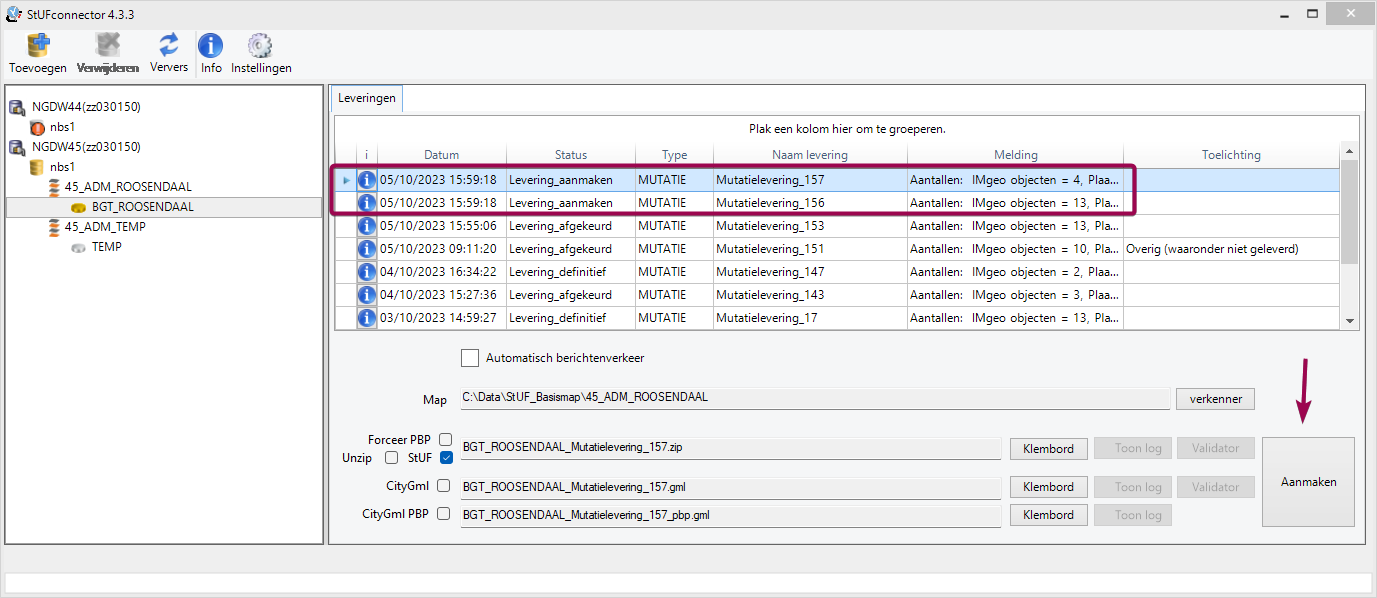

In de StUFconnector en in NGdW beheer zijn nu twee mutatieleveringen zichtbaar met de status 'Levering_aanmaken'. Een van de twee leveringen bevat de drie gesplitste objecten uit stap 3. Beide leveringen moeten opnieuw worden aangemaakt in de StUFconnector en kunnen, na het uploaden in BRAVO, worden afgehandeld in NGdW beheer. Uiteraard mag een levering pas worden goedgekeurd wanneer deze de status 'Afgerond' heeft in BRAVO.



De levering die fouten bevat kan worden afgekeurd. Vervolgens kan de BGT-beheerder de fouten proberen op te lossen, de objecten komen in de eerstvolgende aangemaakte levering weer meegestuurd.


Meer informatie over het oplossen van WAS_WAS fouten? Klik hier



Meer informatie of komt u er niet aan uit? Vraag het aan onze supportafdeling: support@cadac.com
