AutoCAD - Tekeningen opschonen en repareren

How to

Laatst gewijzigd op 15 april 2020

AutoCAD Tekeningen opschonen en repareren

Hoe graag we ook willen dat (aangeleverde) tekeningen "gewoon werken", is dat niet altijd zo.

Veel dingen kunnen fout gaan met een tekening. Zodra er dan iets mis is, kan hij de rest van de

tekeningen in het project verontreinigen. Een paar veel voorkomende problemen zijn dat de tekeningen

langzaam openen of dat AutoCAD volledig vastloopt of zelfs crasht.

De volgende opties kunnen helpen om problemen te verhelpen.



DWG TrueView Conversie


  • Open DWG TrueView

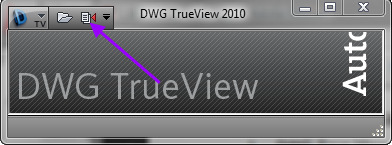

  • Click op het icoon van DWG Convert

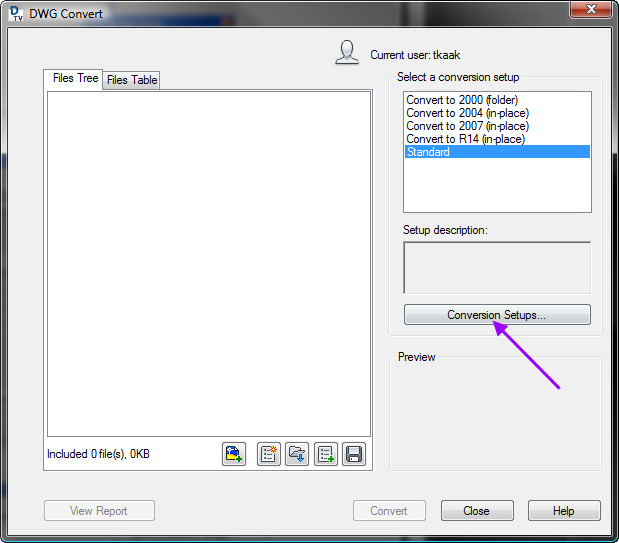

  • Ga naar Conversion Setup’s

  • Selecteer in de Modify Conversion
  • Setup de volgende opties:
  • Als u nu de tekeningen inleest, worden ze direct gepurged, audit en de plotter wordt verwijderd.
  • Daarnaast kun je nog een ander AutoCAD DWG formaat opgeven.


Recover en Recoverall

Open een tekening met Recover of Recoverall om onderhuidse foutjes uit de tekening te halen.

RECOVER repareert de tekening die je hiermee opent.

RECOVERALL repareert ook de xref’s die eraan vast gekoppeld zijn.



Purge

Verwijder items dit niet meer fysiek in de tekening staan uit de tekening database.

PURGE hiermee kunt u alle overtollige items verwijderen,

Optie: Purge Nested Items ; ook de items de in ander items verborgen zijn

Optie: Purge Zero-length… ; ook de items met een lengte van 0 en lege teksten



-Purge

Met het commando -PURGE (inclusief streepje) kunt ook de zogenaamde regapps verwijderen.

Deze kunnen namelijk vertragend werken.

LET OP! Doe dit alleen met bouwkundige onderleggers. Niet met Nordined of Techline tekeningen!



Audit

Het commando AUDIT is een lichte versie van Recover. Deze controleert ook de tekening, maar doet dit als de tekening al geopend is. Het kan ook verschillende resultaten hebben.



-Scalelistedit

Met het commando -SCALELISTEDIT kan de Scale list worden opgeruimd. De Scale list is nodig voor de annotation scaling maar teveel schalen kan zeer vertragend werken.



Command: -SCALELISTEDIT

Enter option [?/Add/Delete/Reset/Exit] <Add>: R

Reset scale list to defaults? [Yes/No] <No>: Y

Scale list reset to default entries.

Enter option [?/Add/Delete/Reset/Exit] <Add>: E



AECTOACAD

Tekeningen met AEC-objecten kunnen omgezet worden met het commando AECTOACAD. De AECobjecten

worden dan omgezet naar gewone AutoCAD objecten.

Je kunt hierbij nog het volgende instellen:

AutoCAD formaat

Binden van de xref’s en de instellingen hiervan

Voor- en/of achtervoegsel voor nieuwe tekeningnaam



Wblock

Maak een WBLOCK van een gedeelte van of de gehele tekening. Hiermee worden diverse dingen

goed gezet die je anders niet mee goed krijgt. Tevens wordt overtollige informatie niet meegenomen.



Insert in nieuwe tekening

Insert het Wblock in een nieuwe tekening, Hiermee wordt weer het een en ander hersteld.



Herhaal deze acties

Als je alles hebt doorlopen, is het soms niet onverstandig om bepaalde acties nog een keer uit te

voeren. Denk hierbij vooral aan de RECOVER, AUDIT en PURGE commando’s.



Het commando VAT van Handige Hulp (Nordined functie)

VAT is het vereenvoudigen van aangeleverde tekeningen. Zeer geschikt voor opschonen van

bouwkundige tekeningen. Via het dialoogscherm kun je instellen welke functies uitgevoerd moeten

worden. Elke functie kan ook apart worden opgestart. De snelste manier van opschonen is de standaard

instelling, die wordt opgeroepen met de knop [Minimaal].

LET OP: niet elke instelling is altijd voor alle tekeningen geschikt. Test dus de mogelijkheden eerst uit

op een proeftekening!

VAT voert bij een aantal commando’s een "versnelde" versie van de genoemde functies uit, (zonder

verdere gebruikersingave): EXBA, XPLA, XMLA, LS1A, CBLA, TBLA, VWPA, FNLA, SNLA,

ZWNA, PVA, CDEA. Ook deze functies zijn los op te starten.

Voor een verdere verklaring van elke functie: zie het commando HH, onderdeel Opschonen.
